Муздаткыч контейнер түрүндөгү камера ХМ-6,0 6000 × 2400 × 2800 мм

Контейнер түрүндөгү блок-модуль, ачык эшиктүү жүк четки
Визуализация, 1800 оюктуу аткарылыш: кош эшик, тилкелүү ПВХ-парда жана камеранын желдетилүүчү полу.
Жүк четкиКамера ичиненМашина бөлүмү
Стандарттык жабдуутолук маалымат үчүн саптын үстүнө алып барыңыз
  • Иймелген ширетилген профилден каркас?
    ГОСТ 30245 боюнча иймелген ширетилген профиль, С245…С255 болот, полимер-порошок боёк. Төрт илмек кулагы, көтөрүү столу үчүн кыстырма тетиктер. Бул өзүбүз иштеп чыккан болот каркас, кайра жасалган контейнердин гофрленген корпусу эмес.
  • PIR тосмо конструкциялары: 100 мм дубалдар, 120 мм чатыр жана пол?
    Минвата да, ППУ да эмес, PIR: λ = 0,023 Вт/(м·°C) — бирдей калыңдыкта минералдык пахтага караганда болжол менен эки эсе жакшы кармайт. Калыңдык режимге жана аймакка жараша өзгөрөт — камера кичирейет, ал эми тышкы өлчөм ошол бойдон калат.

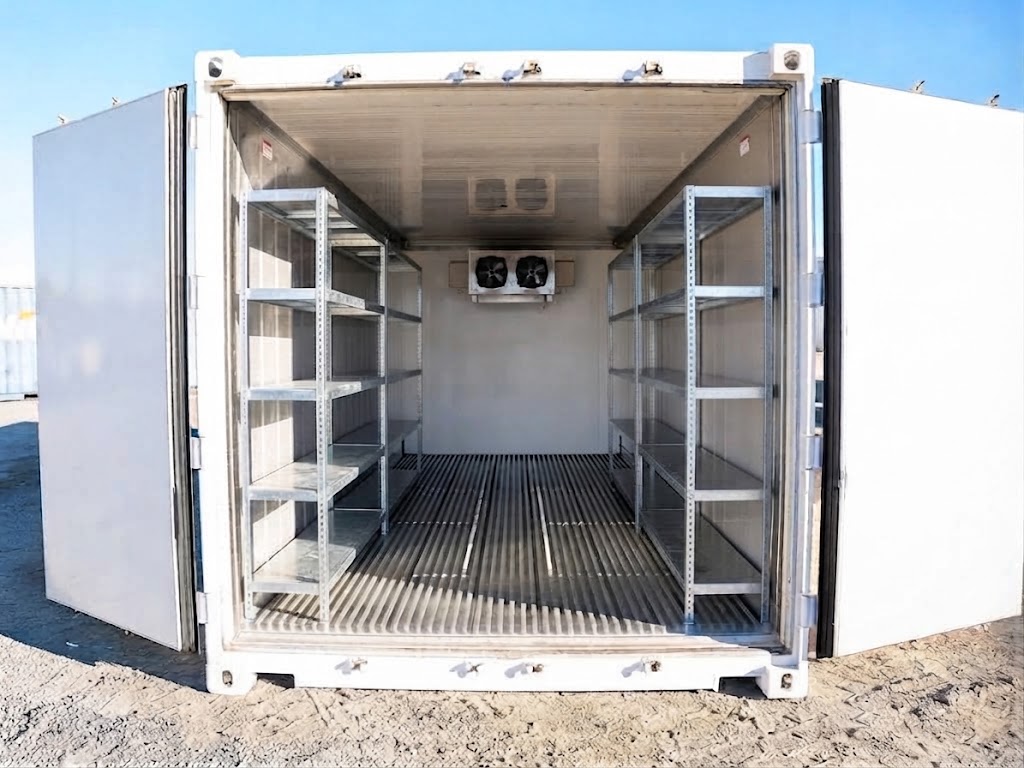

  • Желдетилүүчү пол: иймелген С-профиль 80 × 60 × 20, кадамы 100 мм?
    Алынма кассеталар, жуу үчүн бүт чыгарылат. 20 мм ажырым: гидравликалык араба дөңгөлөгү аны үстүнөн оодарылат, кулап кетпейт. Ушул каналдар аркылуу аба бүт жүк аянтынын астынан кайтарылат — ошондуктан поддондорду кызматтык өтмөксүз тыгыз коюуга болот: алты метрлик курулмада бул 6 ордунун ордуна 8 орун. Тоңдургуч аткарылышта ал так ошондой керек: БС ТР 040/2016 боюнча камера боюнча 2 °C тан ашпаган температуралык айырма так жүк астынан кайтаруу менен кармалат, поддон полго тоңуп калбайт жана эриткенден кийин сууда турбайт.

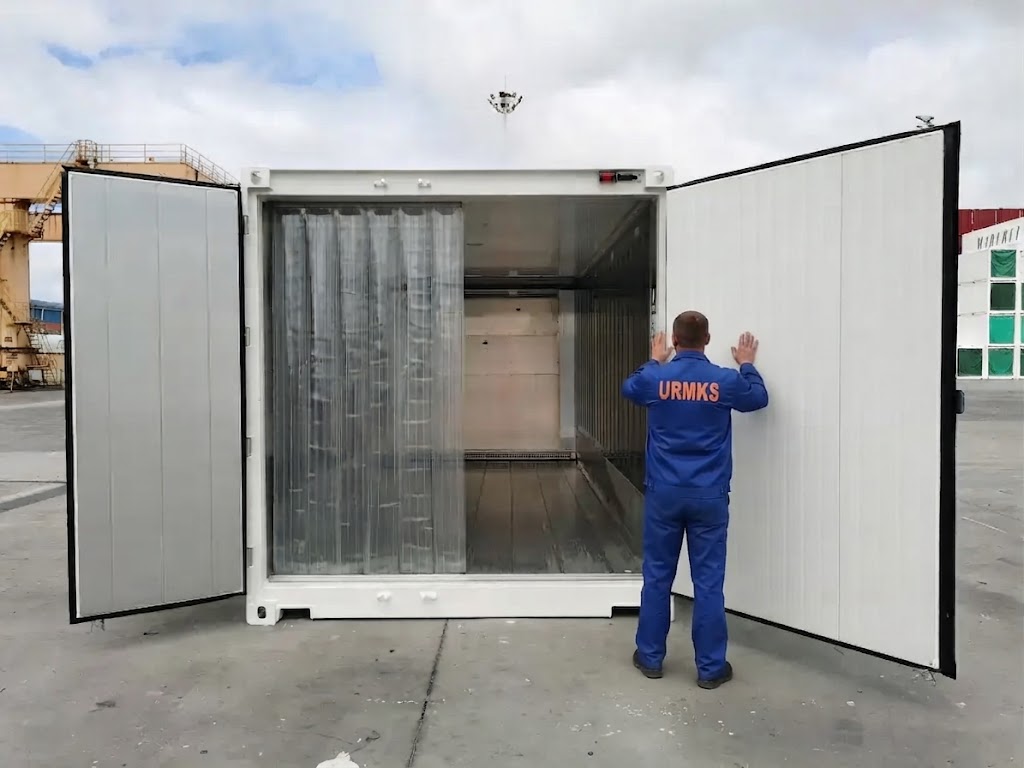

  • Жүк эшиги, оюк {проём} — ST, бир контурлуу тыгыздагыч?
    Оюк өзүнчө тандалат. 1000 мм — базалык, бир жармалуу. 1800 мм кош жармалуу — сактоо зонасынын бүт туурасы боюнча.
  • Жүк оюгундагы тилкелүү ПВХ-парда?
    200 × 2 мм тилке, суукка туруктуу −40…+35 °C, тарактуу асмада. Эшик жүктөө үчүн ачык турганда сууктуктарды кармайт.

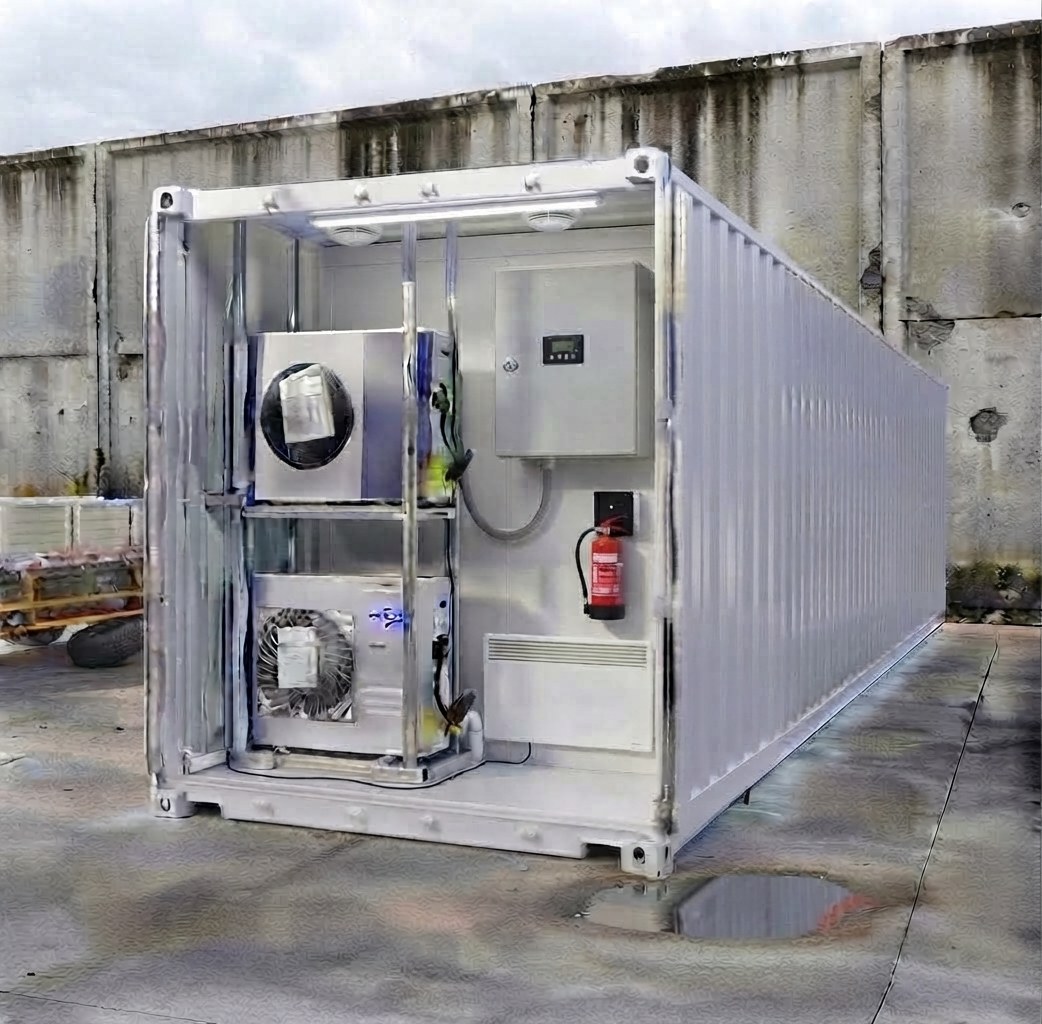

  • Машина бөлүмү 750 мм, жылытылган, +5 °C тан төмөн эмес?
    Өзүнүн 900 × 2000 тышкы эшиги бар өзүнчө бөлүм, камера менен байланышкан эмес. Анда эмне турат: муздатуу машинасынын компрессор-ресивер блогу; КВР конденсация басымын жөнгө салгыч жана НРД дифференциалдык клапан; муздатуу машинасынын кышкы комплекти; IP54 башкаруу щити; өзүнүн термостаты бар 0,5 кВт электр конвектор; камдык аккумуляторлуу өрт сигнализациясынын кабыл алуу-көзөмөл приборлору жана датчиктер; жылытуу кабели бар дренаж сифону; электр жетектүү эки жылытылган 200 × 200 желдетүү клапаны; IP54 жарык, 16 А оңдоо розеткасы, герметикалуу кабель киргизүү; ОУ-2 өрт өчүргүч. Бөлүмдө конденсатор ЖОК — ал тышкы четки дубалга чыгарылган.
  • Тышкы четки дубалдагы алыскы конденсатор?
    Бул эмне берет. Компрессор жылуу бөлүмдө калат жана суукта иштебейт — сыртка эч нерсе бузулбаган жылуулук алмаштыргыч гана чыгарылган. Машина бөлүмү жылытылган: компрессор суукта эмес, жылуулукта иштейт. Жерден тейлөө: 3,4 м бийиктикке чыгуунун кереги жок, курулмага чатырга тепкич керек эмес. Конденсатор чатырдагыдай кар жана муз топтобойт жана ташуу учурунда стропоолоого тоскоолдук кылбайт.
  • Жүк четиндеги аба муздаткыч, камера абасы менен эритүү (off-cycle), ТЭНдер керек эмес?
    Агым камера боюнча ичкери багытталат, поддондорго түз тийбейт, эшик ачылганда сууктуктарды азыраак үйлөп чыгарат. Кайтаруу — бүт жүк аянтынын астындагы пол каналдары аркылуу. Муздаткыч режимде каптал кабырчыктардагы кырчоо камера абасынын өзү менен эрийт, жылыткычтар керек эмес; тоңдургучта аба муздак, ошондуктан ал жерде эритүү ТЭНдери жана поддон ТЭНи бар.
  • Эки режимдүү автоматика: «муздатуу» жана «жылытуу» каналдары бир орнотууда?
    Кармоо тактыгы ±0,5 °C. Жайында камера муздатылат, кышында өзүнүн авариялык термостаты бар жылытуу контуру менен жылытылат.
  • Бүт узундук боюнча жылытуу кабели бар дренаж, жылуу бөлүмдө сифон?
    Тоңуп калган дренаж түтүгү — мындай курулманын эң көп кездешүүчү кышкы бузулушу: камера иштейт, ал эми эриген суу полго агат.
  • Энергияга көз каранды эмес журналы бар температура регистратору?
    Жөнгө салуу датчиги жана жазуу датчиги — ар башка, жазуу датчиги сактоо зонасында турат, аба муздаткычтын кайтарым агымында эмес. Тышкы дубалдагы чыгарылган индикатор: режим эшикти ачпай эле көрүнөт.
  • Жарык-үн авариялык сигнализациясы?
    СП 109 5.29-п. боюнча «камерада киши» сигнализациясы жана эшикти ичинен авариялык ачуу механизми ар бир курулманы кабыл алууда текшерилет.
  • Тамак-аш аткарылышындагы камера жарыгы, авариялык жана жүк оюгунун үстүндөгү жарык?
    Тамак-аш аткарылышындагы эки IP65 36 Вт, 3600 лм сызыктуу шам; машина бөлүмүнүн өзүнчө шамы. −40…+50 °C аткарылыштагы эшиктин акыркы өчүргүчү — жарык эшик ачылганда күйөт, колдо поддон менен өчүргүч издөөнүн кереги жок. Автономдуу булагы бар авариялык шам: кубат өчкөндө караңгы камерадагы киши — ал так ушул үчүн турат. Сыртта жүк оюгунун үстүндөгү шам, уюлдук түндө жүктөө — кадимки көрүнүш.
  • Башкаруу щити?
    36 модулга арналган IP54 илме щит, кирүү автомат, топтук линияларда 30 мА УЗО, муздатуу машинасы, жылытуу контуру, дренажды жылытуу, жарык жана автоматика чынжырлары үчүн өзүнчө автоматтар, ГОСТ боюнча чынжырларды белгилөө. Камеранын периметри боюнча 25 × 4 тилкеден жерге туташтыруу контуру жана ГОСТ 21130 боюнча эки тышкы клемма. Машина бөлүмүндө IP54 16 А оңдоо розеткасы. Төмөн температура жөнүндө эскертүү кошулган ГОСТ 12.4.026 боюнча коопсуздук белгилери.
  • Машина бөлүмүнүн өрт сигнализациясы, ОУ-2 өрт өчүргүч?
    Маанилүү: датчиктер камерада эмес, машина бөлүмүндө турат жана бул үнөмдөө эмес: 0…+8 камерада түтүн датчиги конденсатта турат, −25 тоңдургучта такыр туруштук бере албайт. Щит, компрессор жана бардык кабель коммутациясы — машина бөлүмүндө, өрт так ушул жерден башталат. Өрт өчүргүч порошок эмес, көмүр кычкыл газдуу: тамак-аш камерасында порошок — продукциянын булганышы жана иштегенден кийинки кабыл алуу менен өзүнчө маселе.
  • Машина бөлүмүнүн желдетүүсү: жетектүү жылытылган клапандар, карга каршы жалюзилүү торчолор?
    −40 °C ге чейинки аткарылыштагы электр жетектүү эки 200 × 200 жылытылган клапан жана реле боюнча блоктоо. Тышкы торчолор жалюзилүү аткарылышта: торлуу кадимки торчону бороон бүтөп салат, машина бөлүмү абасыз калат.
  • Камеранын агым желдетүүсү үчүн кыстырма тетик?
    d160 аба өткөргүчкө арналган панелдеги гильза, щитке чейинки кабель жана бош автомат — агым түйүнү кийинчерээк, тосмону ачпай орнотулат. Түйүндүн өзү опцияларда: ал дем алуучу жүккө — жашылча, жемиш, көк-чөпкө гана керек.
Узундугу
Режим
Жүк оюгу
Аймак
Опциялартолук маалымат үчүн саптын үстүнө алып барыңыз
  • ?—
    Алты метрлик курулма: бийиктиги 2000 мм 5 секция, тереңдиги 600 мм, ар биринде 4 сөрө, сөрөгө 150 кг га чейин — 20 сөрө, 11,3 м² сөрө аянты. Дубалдын 4700 мм узундугу ээленет, бош өтмөк аткарылышка жараша 1400–1600 мм калат: поддон камерага дагы эле батат, стеллаждар поддондук сактоону алмаштырбайт, аны толуктайт. Үч метрлик: тереңдиги 400 мм 2 секция. 600 жана 400 тереңдик 600 × 400 тамак-аш кутусуна тандалган, ал узун же кыска капталы менен турат. Каалаган оюкта коюлат.
  • ?—
    Орун эки эсе көп: 10 секция, 40 сөрө, алты метрлик курулмада 22,6 м² сөрө аянты. Маанилүү: мында поддондор такыр жок — тереңдиги 600 эки катар камеранын туурасынан 1200 мм алат, борбордук өтмөк аткарылышка жараша 800–1000 мм калат. Бул кол менен куту жүктөө үчүн таза стеллаждык аткарылыш, аны 1000 мм оюк менен бирге гана алуунун мааниси бар. Стеллаждын үстү полдон 2060 мм бийиктикте турат, шыпка чейин аткарылышка жараша 270–400 мм калат — аба муздаткыч агымы өтөт.
  • ?—
    Камеранын узунунан огу боюнча мырышталган Ø60 түтүк жол, жабуу панелиндеги кыстырма тетиктери бар кронштейндер, илгичтер. Поддондук сактоонун ордуна өлүк жана жарым өлүктөр үчүн. Маанилүү: стеллаждар менен шайкеш келбейт жана поддон сыйымдуулугун азайтат: жол камеранын бүт узундугу боюнча шып астындагы тилкени ээлейт. Жүгүртмө метрлердин саны жана кронштейн кадамы милдетке жараша эсептелет.
  • ?—
    Конфигурация эмес, материал: жогорудагы эки жайгаштыруу вариантынын каалаганынын үстүнөн алынат — адегенде жайгаштырууну тандаңыз. Таңгакталган продукция үчүн стеллаждарга дат баспаган болоттун милдеттүү талабы жок: ГОСТ Р 55525 мырышталган жана боёлгон аткарылышка түз уруксат берет, ал эми тамак-аш стеллаждары рыногу 12Х18Н10Т эмес, арзаныраак AISI 430 колдонот. Продукция ачык жатканда, кислота жана хлор каражаттары менен жуулган жерде же болот маркасы кардардын техникалык тапшырмасында түз жазылган жерде алынат.
  • ?—
    Жүк эшиги канатынын ички тарабына жана оюктун босогосуна AISI 304. Булар эң көп жуулган жана араба дөңгөлөгү менен урулган эки жер; мырыштоонун полимер каптоосу ал жерде биринчи болуп берилет. Толук дат баспаган каптоодон айырмаланып — ЗАКАЗ ПОЗИЦИЯСЫ ЭМЕС: 45 иш күнүлүк даярдоо мөөнөтүнө батат.
  • ?—
    Мөөнөт сөзсүз такталат, бул формальдуулук эмес. Полимер каптоолуу мырышталган болоттун ордуна. Даяр панелдин үстүнө коюлуучу үстүнкү каптоо жөнүндө эмес, ЗАВОД жасаган дат баспаган каптоолуу сэндвич-панель жөнүндө сөз болууда: үстүнкү каптоо чоктор менен жылуулук көпүрөлөрүн берет жана тамак-аш камерасы үчүн цинк+полимерден жакшы эмес, начар. Дат баспаган каптоолуу панель — заказ позициясы жана анын мөөнөтү биздин 45 иш күнүбүздөн ашышы мүмкүн. Ошондуктан бул опция боюнча курулманы даярдоо мөөнөтү өзүнчө макулдашылат жана жалпыга кирбейт. Эт иштетүү жана фарма үчүн сурашат.
  • ?—
    Рифтелген төшөлмө, 150–450 мм жөнгө салынуучу төрт винт тирөөч. Ташуу абалында алынып, камеранын ичине бекитилет. Курулманын таза пол белгиси ≈ 330 мм — кампа жабдуусу эсептелген рефконтейнер босогосунун деңгээли. Тепкичке арналган кыстырма тетиктер базалык жеткирүүдө бар.
  • ?—
    900 мм ден жүрүшү, 1300 × 820 ден аянтчасы, төмөн профилдүү аткарылыш: араба чуңкурсуз кирет. Ага арналган кыстырма тетиктер базалык жеткирүүдө бар — кийинчерээк да кошумча жабдууга болот. Бул жүктөгүчү да, рампасы да жоктор үчүн опция, башкача айтканда 1000 мм оюктуу аткарылыш үчүн. Жүктү жүктөгүч ташыса, стол эмес, 1800 оюк керек: жүктөгүч поддонду сырттан түз өз катарына берет, аны көтөрүүнүн кереги да, мааниси да жок.
  • ?—
    Өзүбүз жасайбыз: профилдик түтүктөн рама, 3 мм рифтелген барактан төшөлмө, капталдарында бурчтук тосмо, 1500 × 3000 мм полотно, эңкейиш 11 %, жүк 1,5 т. Жүк оюгуна коюлат, курулма менен бирге алынып, ташылат. Маанилүү: пандус араба үчүн, поддон үчүн эмес. Ал аркылуу өзү жүрүүчү электр араба кирет жана бош кол арабасы чыгарылат. Жүктөлгөн кол рохлясын тоого тартышпайт: 1200 кг да туткадагы күч 100 кгс тан ашат, бул мүмкүн болгон эңкейиштүү пандус 13 метр узундукта болот — модулдун өзүнөн эки эсе узун. Поддондорду жүктөгүч босого аркылуу пландаштырылгандай берет. Вилкалуу жүктөгүч эч кандай пандус менен камерага кирбейт: оюктун бийиктиги 2000 мм, мачта өтпөйт.
  • ?—
    Европоддонго арналган 1150 × 540 мм вилкалар, тандем 80 × 70 мм роликтер. Бул жерде роликтердин өлчөмү негизги: полдун иймелген С-профилинин текчеси 80 мм, ажырым 20 мм — тандем ролик текче боюнча оодарылат, бир тар ролик ажырымга кулайт. Полдун бул өлчөмү арабага тандалган, ошондуктан аны кокустан кардар эмес, биз тандайбыз. Маанилүү: тоңдургуч камерада араба сакталбайт — гидравлика коюулайт, полиуретан катуулайт. Кирди, жүктү оодарып койду, кайра чыкты. Рыноктогу эч бир өндүрүүчүдө кол арабасынын даяр суукка туруктуу аткарылышы жок — мырышталган моделдер эки эсе кымбат жана конденсаттан гана коргойт, сууктан эмес.
  • ?—
    Электр жетектүү d160 жылытылган клапан, G4 чыпкасы, 0,5 кВт каналдык жылыткыч, жылуулук изоляцияланган аба өткөргүч. Дем алуучу жүккө — жашылча, жемиш, көк-чөпкө керек: рециркуляцияда CO₂ жана этилен топтолот. Эт, сүт азыктары, быштак жана суусундуктарга керек эмес жана ашыкча жылуулук кирүүсүн берет. Ага арналган кыстырма тетик базада бар, ошондуктан жеткирүүдөн кийин да кошумча жабдууга болот.
  • ?—
    Агым желдетүү жадыбалга эмес, концентрацияга жараша иштей баштайт. Дем алуучу жүк узак жаткан жерде мааниси бар. Агым желдетүү менен бирге алынат — ансыз башкарууга эч нерсе жок.
  • ?—
    Модуль дизель-генератордон иштөөгө эсептелген; опция — автоматтык өтүү жөнүндө, мүмкүнчүлүктүн өзү жөнүндө эмес.
  • ?—
    Камдык аккумуляторлуу GSM-модуль: камера жана машина бөлүмүнүн температурасы, орнотуу боюнча авария, фазанын жоголушу, ачык эшик, «камерада киши» иштеши. Кезметчилердин телефондоруна билдирмелер, убакытка байланган архив. Бул менен СП 109.13330.2012 5.29-п. талабы жабылат — сигналдарды түнү-күнү кызматкерлер бар жерге чыгаруу. Базалык жабдууда четки тарапта жергиликтүү жарык-үн сирена гана турат: ал модулдун жанында угулат жана башка жерде эмес. SIM-карта, тариф жана аянтчадагы камтуу зонасы — кардардын тарабында. Так ушул үчүн GSM базалык жеткирүүдөн алынган: бөтөн кызмат үчүн өндүрүүчү жооп бере албайт. Объектте уюлдук байланыш жок болсо — заказ бергенде айтыңыз, диспетчерлештирүүңүзгө зымдуу авариялык сигнал чыгарууну тандайбыз.
  • ?—
    Ачык аянтчадагы өзүнчө турган модуль үчүн. ГОСТ 21130 боюнча эки тышкы клеммасы бар жерге туташтыруу контуру базалык жабдууга кирет — опция чагылган кабылдагыч жана ток өткөргүчтөр жөнүндө, жерге туташтыруу жөнүндө эмес.
  • ?—
    10 кВт / 12,5 кВА, 380 В үч фаза, 1500 айл/мин суюктук менен муздатылуучу кыймылдаткыч, ызы-чуудан коргоочу капот, жети метрде 50 дБ, сегиз саат иштөөгө 70 л бак. Экинчи даражадагы автоматика: муздатуучу суюктуктун электр жылыткычы жана аккумуляторлорду кубаттоо түзмөгү бар АВР — тармак бар болгондо кыймылдаткыч жылытылган турат, ошондуктан суукта иштетүү өтөт. Генератор синхрондуу: кыска убакытка номиналдан үч-төрт эсе жогору ток берет, бул иштетүүдө компрессорго так керек. Автоматтык камдык кириш генератор шкафына орнотулган: тармак ага кирет, андан модулга — опция комплектиндеги кабель менен, генераторлуу модулда өзүнчө АВР щити керек эмес. Капоттун паспорттук диапазону −10…+40 °C. Суугураак аянтчалар үчүн иштетүүдөн мурунку жылыткыч же капоттун ордуна контейнердик аткарылыш керек — аянтчага өзүнчө эсептейбиз.
  • ?—
    Маанилүү: монтажды өндүрүүчү аткарбайт. Кабель курулма келгиче негизге төшөлөт — демек аны негизди жасаган адам төшөйт. Биз заводдук муфталары бар даяр жылытуу секциясын, грунттагы датчиги бар термостатты, бекитүүчү лентаны, датчик үчүн гильзаны жана орнотуу боюнча сунуштары бар ЖАЙГАШТЫРУУ СХЕМАСЫН жеткиребиз. Бул эмне үчүн керек: СП 109.13330.2012 8-бөлүмү тоңуп көтөрүлүүдөн коргоонун үч тең баалуу ыкмасын таанйт — көтөрүлбөгөн грунт, 0,6 м ден желдетилүүчү жер асты же жасалма жылытуу. Жылытуу үчөөнүн ичинен жалгыз болуп, курулманы көтөрбөйт жана 330 мм таза пол белгисин бузбайт.
  • ?—
    Уюштурулган суу агызгычы бар жатык чокту чатыр; арык жана воронка кышында тоңуп калат, эриген суу дубал боюнча агат. Кыстырма тетиктер базалык аткарылышта каралган. Түндүк аянтчалар үчүн мааниси дээрлик дайыма бар.
Стандарттык жабдуу—
Тандалган опцияларсуроо боюнча
Жыйынтыгы—
Алдын ала сунуштагы баалар болжолдуу. Алар модулдун типтүү жабдуусуна жана эсептөө күнүндөгү жеткирүүчүлөрдүн баасына жараша эсептелген. Акыркы баа сурамжылоо барагы жана техникалык тапшырма боюнча аныкталат: жабдуулардын курамы, жеткирүү аймагы жана сактоо режими аны өзгөртөт. Жеткирүү жана аянтчадагы иштер кирген эмес. Сунуш публичная оферта эмес. Сурамжылоо барагын жүктөп алуу

КС басып чыгаруу терезесинде ачылат — ал жерде «PDF катары сактоону» тандаңыз.

Сизге кандай режим керек

Сактоо температуралары — СанПиН 2.3.2.1324-03, ГОСТ 33562-2015 жана ГОСТ 32366-2013 тен; иммунобиологиялык препараттар үчүн Р 3.3.2.2330-08 ден. Продукцияны басыңыз, жана конфигуратор керектүү режимге өтөт. Тоңдурулган жана муздатылган жүк бир камерада сакталбайт: бул эки башка курулма, бир курулманын эки режими эмес.

ММ ТОҢДУРГУЧ МОДУЛУХМ МУЗДАТКЫЧ МОДУЛУ−18…−25 °Cтоңдуруу0…+8 °Cмуздатуубул диапазондо продукция сакталбайтсактоотемпературасы, °C−30−25−20−15−10−5+5+10+150−18БалмуздакБалыкЭт жана канатууларЖер-жемиш жана жашылчаМуздатылган этАлмаСүт азыктарыТортторВакциналарДаяр тамакБыштактарСуусундуктарКартошкаБадыраңБананлар

Шкала экрандан кеңирээк болушу мүмкүн — оңго жылдырыңыз.

Тандоо сунуш гана болуп саналат. Шкала типтүү сактоо температураларын көрсөтөт жана алдын ала багыт алуу үчүн арналган. Конкреттүү продукциялардын режими, кармоо тактыгы жана сактоо шарттары продукция өндүрүүчүсүнүн техникалык шарттары, санитардык эрежелер жана жеткирүү келишими менен аныкталат. Көрсөтүлгөн температуралар сактоо режими боюнча сунуш эмес жана сиздин товарыңыз үчүн белгиленген талаптарды алмаштырбайт. Курулманын курамы жана параметрлери боюнча акыркы чечим сурамжылоо барагы жана техникалык тапшырма негизинде кабыл алынат. Бул беттеги маалымат публичная оферта эмес.

Негизги түйүндөр жана тутумдар

Чиймелер төмөнкү аткарылыш үчүн берилген 6,0 м, жүк оюгу 1800 × 2000 кош жармалуу — муздаткыч жана тоңдургуч өзүнчө. 3,0 м узундук жана 1000 × 2000 оюк үчүн схема ошондой: бир четинде 750 мм машина бөлүмү, экинчисинде жүк оюгу, бүт камера боюнча желдетилүүчү пол. Камеранын узундугу, поддон ордунун саны жана эшик жармаларынын саны өзгөрөт.

КОНТЕЙНЕР ТҮРҮНДӨГҮ МУЗДАТКЫЧ КАМЕРА6000 × 2400 × 2800 мм · камера 0…+8 °C · камеранын көлөмү 26,8 м³ · 8 EUR поддон орду 1200 × 800ПЛАН8 EUR поддон орду 1200 × 800, четтерине чейин 75 мм ажырым: пол каналдары абаны штабелдин астына беретпанельконвектор260750 машина бөлүмү4950 камера600024002200 жарыкта34689910КОМПРЕССОР-РЕСИВЕР БЛОГУОрто температуралуу моноблок,+32/0 °C та кеминде 2300 ВтКонденсатор тышкы четкидубалга чыгарылган: бөлүмдөкомпрессор, щит жана автоматика гана турат.Конденсация басымын жөнгө салгычКВР + НРД жана кышкы комплект.Конденсатор четине орнотулганжана курулма менен бирге ташылат: чыгып туруусу260 мм, ТАШУУ УЗУНДУГУ6260 ммМашина бөлүмүнүн эшиги 900 × 2000:моноблок ал аркылуу орнотулат жана алынат.Жүк оюгу менен байланышкан эмесЖЕЛДЕТИЛҮҮЧҮ ПОЛ: 1,5 мм мырышталганболоттон иймелген С-профиль 80 × 60 × 20,кадамы 100 мм, камера боюнча 22 профиль.Алынма кассеталар, жуу үчүн чыгарылатАба муздаткыч,камера абасы менен эритүү (off-cycle),ТЭНдер керек эмесМуздаткыч эшик ST, кош жармалуу1800 × 2000, бир контурлуутыгыздагычПВХ-парда,ичинен авариялык ачууАЛЫНМА ТЕПКИЧ-АЯНТЧА 1000 × 800 — ОПЦИЯ,винт тирөөчтөр 150–450 мм.Ташуу үчүн камеранын ичине жылдырылатУЗУНУНАН КЕСИМ11257поддон 1200штабель 1344поддон 1200штабель 1344поддон 1200штабель 1344поддон 1200штабель 1344КАРДАРДЫН НЕГИЗИ — жеткирүүгө КИРБЕЙТ: сваялар, ФБС блоктору же плита, кеминде 6 чекит, кадамы ≤ 3 м, бурчтар милдеттүү28002460 жарыктаКУРУЛМАДА ТИРӨӨЧТӨР ЖОК. Негиздикардар даярдайт: сваялар, блоктор же плита.Таза пол белгиси ≈ 330 мм — рампажана кампа жабдуусу үчүн. СП 109 8-бөлүмү боюнча тоңуп көтөрүлүүдөн коргоожана ≥ 0,6 м жер асты —кардардын жоопкерчилигиндеЖатык чокту чатыр, эңкейиши жүк оюгунан КАРАМА-КАРШЫ 2 %,400 мм чыгып туруусу: суу жана музэшиктен четке кетет, жүктөөчүнүн башына эмесАба муздаткычтын жана пол дренажынан ДРЕНАЖ:бүт узундугу боюнча жылытуу кабели бар түтүк,жылуу машина бөлүмүндө сифон,чыгуу — четки дубал аркылуу.Тоңуп калган түтүк — муздаткыч камеранынэң көп кездешүүчү кышкы бузулушуКАМЕРАНЫ ЖЫЛЫТУУ КОНТУРУсыртта −40 °C та: 30 Вт/м дан 2 жол,орнотулган 858 Вткеректүү 532 Вт даЖҮК ЧЕТИМАШИНА БӨЛҮМҮ ЧЕТИ1800 × 2000900 дөн эки жарма24002400Оюктун үстүндө сыртта: температура жана«камерада киши» боюнча жарык-үнсигнализациясы, жанында алыстантемпература көрсөткүчү — режим эшиктиачпай көрүнөтАЛЫСКЫ КОНДЕНСАТОР бөлүм эшигинин үстүндө.Жылуулук сыртка чыгат, машина бөлүмүнө эмес:бөлүмдө компрессор, щитжана автоматика туратМашина бөлүмүнүн жабдуу-сордуруужелдетүүсү компрессор иштетилишинебөгөттөлгөн жылуулук изоляцияланган клапандар аркылуу.Кар үйүлүшүнө каршы ЖАЛЮЗИЛҮҮ торчолор,тору мененОПЦИЯ. Тышкы аба менен камеранын агым желдетүү түйүнү:электр жетектүү жылуулук изоляцияланган Ø160 клапан, G4 чыпкасы,каналдык жылыткыч. Жаңы жашылча жана жемиштер дем алат —рециркуляцияда CO₂ жана этилен топтолот. Базалык жеткирүүдөкыстырма тетик бар: гильза, щитке чейинки кабель жана камдык автомат.ПЛАНДАГЫ ЖАНА КЕСИМДЕГИ ПОЗИЦИЯЛАР1 — IP65 36 Вт камера шамы, тамак-аш аткарылышында · 2 — автономдуу булагы бар авариялык шам · 3 — СП 109 5.29-п. боюнча «камерада киши» баскычы4 — эшиктин акыркы өчүргүчү −40…+50 °C · 5 — IP54 машина бөлүмүнүн шамы · 6 — 16 А IP54 оңдоо розеткасы · 7 — өрт датчиги, 2 даана, щит башкаруу щитинде8 — ОУ-2 көмүр кычкыл газдуу өрт өчүргүч · 9 — ГОСТ 21130 боюнча тышкы жерге туташтыруу клеммасы · 10 — оюктун үстүндөгү жарык IP65Спецификация 3.3-тахр., 10.09.2026
Басыңыз,чиймени бүт экранга ачуу үчүн
Жайгаштыруу

План, узунунан кесим жана эки чети. Бири-бири менен байланышпаган, карама-каршы четтеринде эшиктери бар эки бөлүм: камерага машина бөлүмү аркылуу кирилбейт.

ПЛАН8 EUR поддон орду 1200 × 800, четтерине чейин 75 мм ажырым: пол каналдары абаны штабелдин астына беретпанельконвектор260750 машина бөлүмү4950 камера600024002200 жарыктаКОМПРЕССОР-РЕСИВЕР БЛОГУОрто температуралуу моноблок,+32/0 °C та кеминде 2300 ВтКонденсатор тышкы четкидубалга чыгарылган: бөлүмдөкомпрессор, щит жана автоматика гана турат.Конденсация басымын жөнгө салгычКВР + НРД жана кышкы комплект.Конденсатор четине орнотулганжана курулма менен бирге ташылат: чыгып туруусу260 мм, ТАШУУ УЗУНДУГУ6260 ммМашина бөлүмүнүн эшиги 900 × 2000:моноблок ал аркылуу орнотулат жана алынат.Жүк оюгу менен байланышкан эмесЖЕЛДЕТИЛҮҮЧҮ ПОЛ: 1,5 мм мырышталганболоттон иймелген С-профиль 80 × 60 × 20,кадамы 100 мм, камера боюнча 22 профиль.Алынма кассеталар, жуу үчүн чыгарылатАба муздаткыч,камера абасы менен эритүү (off-cycle),ТЭНдер керек эмесМуздаткыч эшик ST, кош жармалуу1800 × 2000, бир контурлуутыгыздагычПВХ-парда,ичинен авариялык ачууАЛЫНМА ТЕПКИЧ-АЯНТЧА 1000 × 800 — ОПЦИЯ,винт тирөөчтөр 150–450 мм.Ташуу үчүн камеранын ичине жылдырылатУЗУНУНАН КЕСИМподдон 1200штабель 1344поддон 1200штабель 1344поддон 1200штабель 1344поддон 1200штабель 1344КАРДАРДЫН НЕГИЗИ — жеткирүүгө КИРБЕЙТ: сваялар, ФБС блоктору же плита, кеминде 6 чекит, кадамы ≤ 3 м, бурчтар милдеттүү28002460 жарыктаКУРУЛМАДА ТИРӨӨЧТӨР ЖОК. Негиздикардар даярдайт: сваялар, блоктор же плита.Таза пол белгиси ≈ 330 мм — рампажана кампа жабдуусу үчүн. СП 109 8-бөлүмү боюнча тоңуп көтөрүлүүдөн коргоожана ≥ 0,6 м жер асты —кардардын жоопкерчилигиндеЖатык чокту чатыр, эңкейиши жүк оюгунан КАРАМА-КАРШЫ 2 %,400 мм чыгып туруусу: суу жана музэшиктен четке кетет, жүктөөчүнүн башына эмесАба муздаткычтын жана пол дренажынан ДРЕНАЖ:бүт узундугу боюнча жылытуу кабели бар түтүк,жылуу машина бөлүмүндө сифон,чыгуу — четки дубал аркылуу.Тоңуп калган түтүк — муздаткыч камеранынэң көп кездешүүчү кышкы бузулушуКАМЕРАНЫ ЖЫЛЫТУУ КОНТУРУсыртта −40 °C та: 30 Вт/м дан 2 жол,орнотулган 858 Вткеректүү 532 Вт дакайтаруу пол каналдары аркылуу — бүт жүк аянтынын астындаүстүндө шып боюнча берүүАБА АГЫМЫЖабык контур: үстүндө берүү, пол каналдары аркылуу кайтаруу — бүт жүк аянтынын астындаЖүк четиндеги аба муздаткыч абаны үстүндө камера боюнча ичкери, машина бөлүмүнүн тосмосуна карай жөнөтөт, биринчи катарга түз эмесТосмодо агым ылдый түшүп, пол каналдары аркылуу кайтат — ар бир поддондун астынан, штабелдин тегерегинен эмесКамера абасы менен эритүү, ТЭНдер керек эмес
Басыңыз,чиймени бүт экранга ачуу үчүн
Аба агымы

Жабык контур: аба муздаткычтан камерага үстүндө берүү, тосмодо түшүү, бүт жүк аянтынын астындагы пол каналдары аркылуу кайтаруу жана кайра көтөрүлүү.

поддондогу жүкEUR поддон 1200 × 8003 мм рифтелген болот баракФСФ фанера 18 ммPIR панель 120 ммболот пол балкаларымырышталган профилдик барак 0,5 мм8020фланец / ажырым60Штабелдин төмөнкү кырынын астындагы канал:аба поддондун тегерегинен эмес,камера боюнча жүрөт. Профиль — 1,5 мм мырышталганбаракчадан иймелген С-профиль,эки бүгүлүш, ширетүүсүзКатмарлар үстүнкү катмар жуулуучу жанаараба дөңгөлөгүн көтөрүүчү болуп, изоляциякысылууда иштебегидей жайгаштырылганПрофилдин кадамы 100 мм, ажырым 20 мм: гидравликалык араба дөңгөлөгү мындай ажырымдын үстүнөн оодарылат, кулабайтПрофилдер алынма кассеталарга чогултулган жана жуу үчүн бүт чыгарылат
Басыңыз,чиймени бүт экранга ачуу үчүн
Камеранын полу

Төмөндөн жогору карай: мырышталган профилдик барак, болот балкалар, PIR, ФСФ фанера, 3 мм рифтелген барак жана үстүндө — алынма С-профилдүү кассеталар.

Эмне үчүн керек

Модулдук имарат корпусундагы белгиленген температуралуу даяр сактоо камерасы. Заводдо даяр курулма: чогултулган, зарядталган жана жөнгө салынган түрдө келет, даярдалган негизге орнотулат жана бир күндө ишке киргизилет. Фундамент жана курулуш уруксаты талап кылынбайт — ГОСТ 22853-86 боюнча бул көчмө инвентардык имарат, жабдуу катары жеткирилет.

Адатта алына турган милдет рефконтейнер, контейнер түрүндөгү курулма ушундай эле чечет: бирдей узундук жана туурасы, кадимки төмөн платформалуу жарым прицеп менен бирдей ташуу, курулушсуз бирдей орнотуу. Айырма келип чыгышында. Деңиз рефрижератору рейстерден келет, компрессордун иштөө саатын эч ким айтпайт; бул жерде муздатуу машинасы жаңы, камера биздин режим үчүн курулган, курулма паспорт, сыноо акты жана кепилдик менен келет. Биздин бийиктик — өзүбүздүкү, 2800 мм, контейнердин 2591 эмес.

Режим 0…+8 °C — продукциянын тоңуу тобокелиги жок оң температурада сактоо. Кармоо тактыгы ±0,5 °C: бул запас эмес, зарылдык. Картошка −1,2 °C та, капуста жана сабиз −1,6 °C та, пияз −1,78 °C та, алма −2 °C та тоңот. Эки градус төмөндөө — «бир аз суугураак» эмес, бузулган партия.

Кимге арналган

  • Айыл чарба жана кайра иштетүү — түшүмдү кабыл алуу жана иштетүү, жөнөтүүгө чейинки буфердик сактоо.
  • Чекене соода жана жалпыга тамактандыруу — курулушсуз муздатуу сыйымдуулугун кеңейтүү, мезгилдүү кампа.
  • Вахта посёлокторунда жана талааларда — туруктуу кампа жок жерде тамак-аш сактоо.
  • Медицина жана фармацевтика — алыскы объектилерде муздак чынжыр: энергияга көз каранды эмес журналы бар температура регистратору базалык жабдууга кирет.
  • Мамлекеттик сатып алуулар — паспорт, сыноо акты жана БС ТР декларациялары бар курулма.

Эмне сакталат

Жашылча жана жемиштерподдондордогу ящиктерде
Сүт азыктары+2…+6 °C
Суусундуктармуздатылган кампа
Дары каражаттарывакциналар, реактивдер
Үлгүлөркөзөмөл үлгүлөрү
Гүлдөртигүүчү материал

Артыкчылыктары

Желдетилүүчү пол: ар бир поддондун астында аба

Бүт жүк аянтынын астындагы иймелген С-профиль, кассеталар жуу үчүн чыгарылат. Аба штабелдин астына кайтат, катарлардын ортосуна эмес — ошондуктан катарлар тыгыз турат жана орун жоголбойт.

Бүт узундугу боюнча жылытуу кабели бар дренаж

Сифон жылуу машина бөлүмүндө, түтүк чыгууга чейин жылытылат. Тоңуп калган дренаж — муздаткыч камеранын эң көп кездешүүчү кышкы бузулушу: суу полго чыгат. Бул жерде дренажды жылытуу базалык жеткирүүдө, суроо боюнча кызмат эмес.

Камерага түз кирүү, тамбур керек эмес

750 мм машина бөлүмү карама-каршы четте жана камера менен байланышкан эмес. Кайра жасалган контейнерде дарбазалар бир четте, ал эми жабдуу жалгыз оюктун алдында турат — ошондуктан эки поддон ордун жеген тамбур.

Базалык жабдууда рынок өзүнчө сата турган нерселер бар

ПВХ-парда, камера жарыгы жана авариялык шам, камдык аккумуляторлуу машина бөлүмүнүн өрт сигнализациясы, өрт өчүргүч, энергияга көз каранды эмес журналы бар температура регистратору, жарык-үн сигнализациясы. Булардын баары курулманын баасына киргизилген, эсепке өзүнчө саптар катары кошулбайт.

СП 109 5.29-п. боюнча «камерада киши» сигнализациясы

Ичинде баскыч, эшикти ичинен авариялык ачуу механизми, оюктун үстүндө сыртта үн сигналы. Сигналды түнү-күнү кызматкерлер бар постко чыгаруу — алыстан мониторинг опциясы.

Камера абасы менен эритүү, ТЭНдер керек эмес

Сактоо режими үчүн жылыткыч керек эмес: кырчоо цикл тыныгында камера абасы менен алынат. ТЭН жок — жылуулук кирүүсү жок, аны ошол эле компрессор андан кийин алып салышы керек болмок.

Режим 0…+8 °C, тактыгы ±0,5 °C

Эки режимдүү автоматика: бир орнотууда муздатуу жана жылытуу, алардын ортосунда өлүк зона. Кармоо ар бир курулманын кабыл алуу сыноолорунда текшерилет.

Техникалык мүнөздөмөлөр
