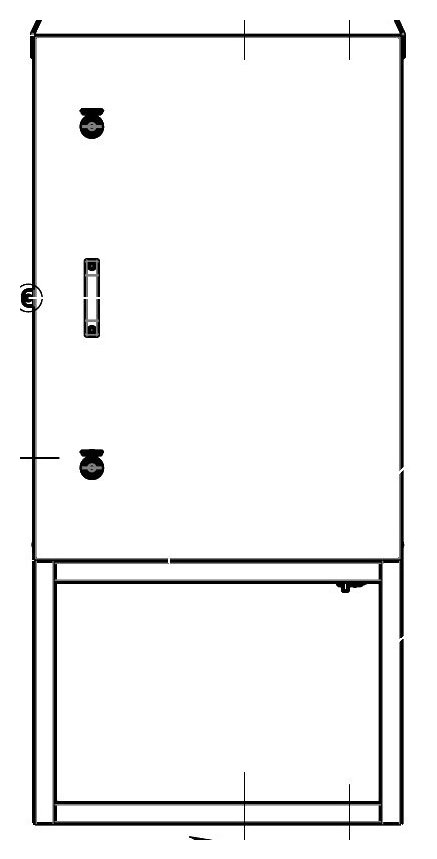

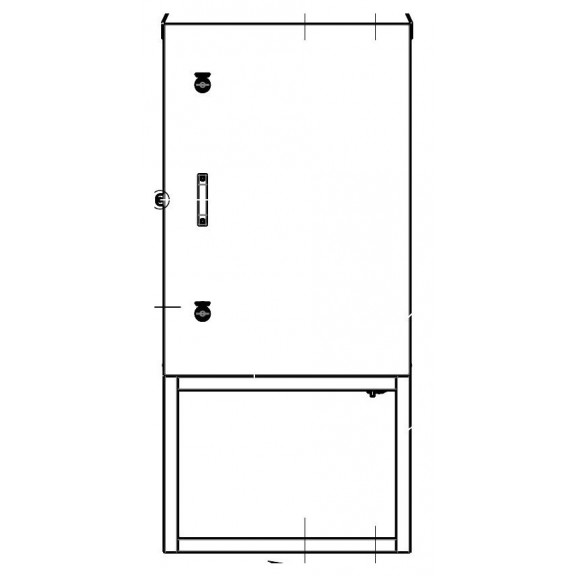

Шкаф Сфера ШУ 1000×700×500 IP54

Name: Шкаф Сфера ШУ 1000×700×500 IP54
Brand: Сфера
SKU: 1520

Характеристики

Модель ШУ567 — напольный утеплённый шкаф с внешними габаритами 1000×700×500 мм, рассчитанный на размещение среднего по составу комплекта электрооборудования при установке вне помещений. Корпус из оцинкованной стали с полимерно-порошковым покрытием и защитой IP54 сохраняет работоспособность узлов в условиях улицы, а утепление каменной ватой 50 мм снижает влияние перепадов температуры на смонтированную аппаратуру. Такой формат выбирают, когда одностенного компактного шкафа недостаточно, а установка полноразмерного напольного — избыточна.

Получить коммерческое предложение

Скачать каталог

Описание

Артикул (шифр КД)	ШУ567
Габаритные размеры (высота х ширина х глубина), мм	1000×700×500
Тип	Шкаф уличный утеплённый (ШУ)
Материал корпуса	Оцинкованная сталь
Теплоизоляционный материал	Каменная вата (толщина 50 мм)
Степень защиты	IP54
Крепление	Напольное

Комплектация

Корпус из оцинкованной стали с полимерно-порошковым покрытием
Теплоизоляция — каменная вата 50 мм
Дверь с уплотнителем по периметру и замком
Монтажная панель / DIN-рейка
Гермовводы для кабеля
Цоколь или опоры для напольной установки

Базовая комплектация. Состав и размеры уточняются под задачу — шкаф изготавливается под заказ.

Область применения

Шкаф 1000×700×500 мм позволяет разместить монтажную панель или DIN-рейки в несколько рядов и разместить на них автоматические выключатели, контакторы, счётчик, клеммные блоки и кабельные вводы с учётом гермовводов для внешних трасс. Ширина 700 мм даёт запас для установки нескольких вертикальных рядов модульных аппаратов и прокладки жгутов проводов без перегрузки монтажного поля, а глубина 500 мм — для размещения аппаратуры с выступающими элементами и организации кабель-каналов.

Шкаф устанавливается на цоколь или опоры и рассчитан на работу под открытым небом или на объектах без отапливаемых помещений. Дверь с уплотнителем и замком защищает содержимое от несанкционированного доступа и пыли, а компактные наружные размеры позволяют размещать шкаф на ограниченной площадке — у стены здания, на опоре или в технической зоне — без необходимости выделять отдельное помещение. При необходимости состав дополняется обогревом, вентиляцией, термостатом, козырьком или смотровым окном — по заказу.

Где применяется:

учёт и распределение электроэнергии на вводе в здание или на границе балансовой принадлежности;
управление наружным и уличным освещением на объектах ограниченной площади;
размещение щитов автоматики и КИП на площадках промышленных предприятий;
организация узлов управления насосными станциями и локальными инженерными системами;
размещение оборудования связи и слаботочных систем на распределительных пунктах;
установка коммутационной и защитной аппаратуры на строительных и временных площадках.
