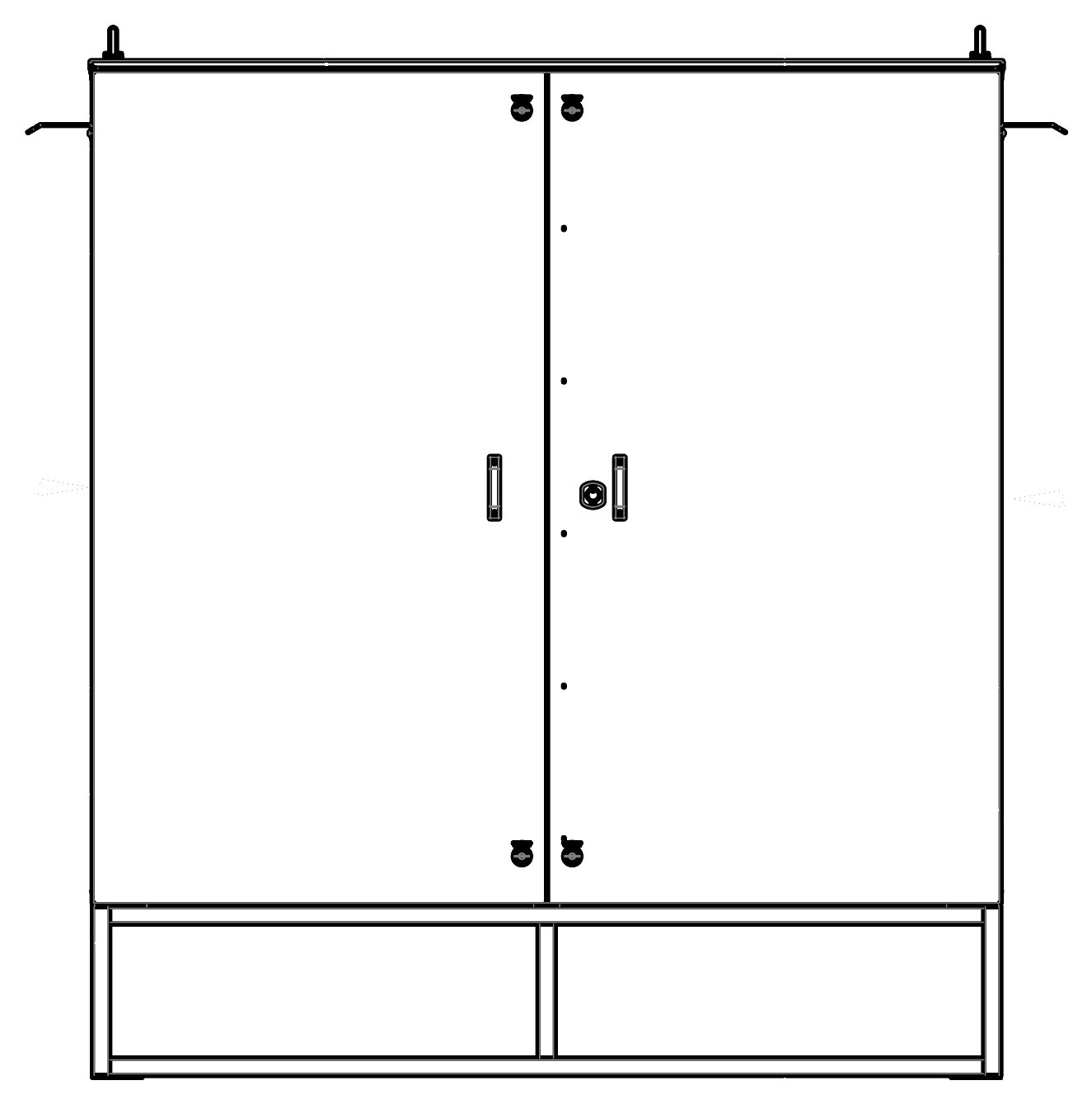

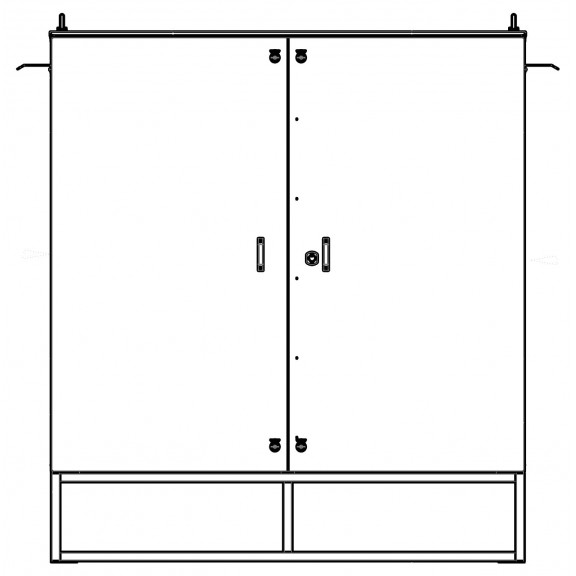

Шкаф Сфера ШУ 1950×2100×600 IP54

Комплектация

• Корпус из оцинкованной стали с полимерно-порошковым покрытием
• Теплоизоляция — каменная вата 50 мм
• Дверь с уплотнителем по периметру и замком
• Монтажная панель / DIN-рейка
• Гермовводы для кабеля
• Цоколь или опоры для напольной установки

Базовая комплектация. Состав и размеры уточняются под задачу — шкаф изготавливается под заказ.

Область применения

При ширине 2100 мм и высоте 1950 мм корпус позволяет установить несколько монтажных панелей или DIN-реек в ряд, разделив пространство на самостоятельные функциональные зоны — например, ввод и учёт, автоматику присоединений и клеммные блоки для внешних связей. Глубина 600 мм достаточна для аппаратов с увеличенным вылетом и для укладки жгутов кабелей без стеснения. Такой объём корпуса рассчитан на щиты с большим числом модульных позиций, где один узкий шкаф уже не вмещает всю коммутацию.

Шкаф ставится на цоколь или опоры на открытых площадках и в местах без капитального помещения. Утепление корпуса и уплотнённая дверь снижают влияние перепадов температуры и осадков на смонтированное оборудование, а гермовводы обеспечивают организованный ввод внешних кабелей. Формат напольного исполнения с большой шириной удобен там, где нужно разместить многосекционный щит без строительства отдельного здания или пристройки.

Где применяется:

• вводно-распределительные устройства на границе балансовой принадлежности сетей;
• щиты учёта электроэнергии для группы потребителей;
• шкафы автоматики и управления насосными и вентиляционными установками;
• распределительные пункты уличного и архитектурного освещения;
• узлы связи и слаботочные щиты, размещённые совместно с силовой частью;
• шкафы коммутации для временных и мобильных энергоустановок.
