Ленточный транспортер стружки КСУ.БС.13 с баком СОЖ и датчиком вращения

Name: Ленточный транспортер стружки КСУ.БС.13 с баком СОЖ и датчиком вращения
Brand: Сфера
SKU: 1453

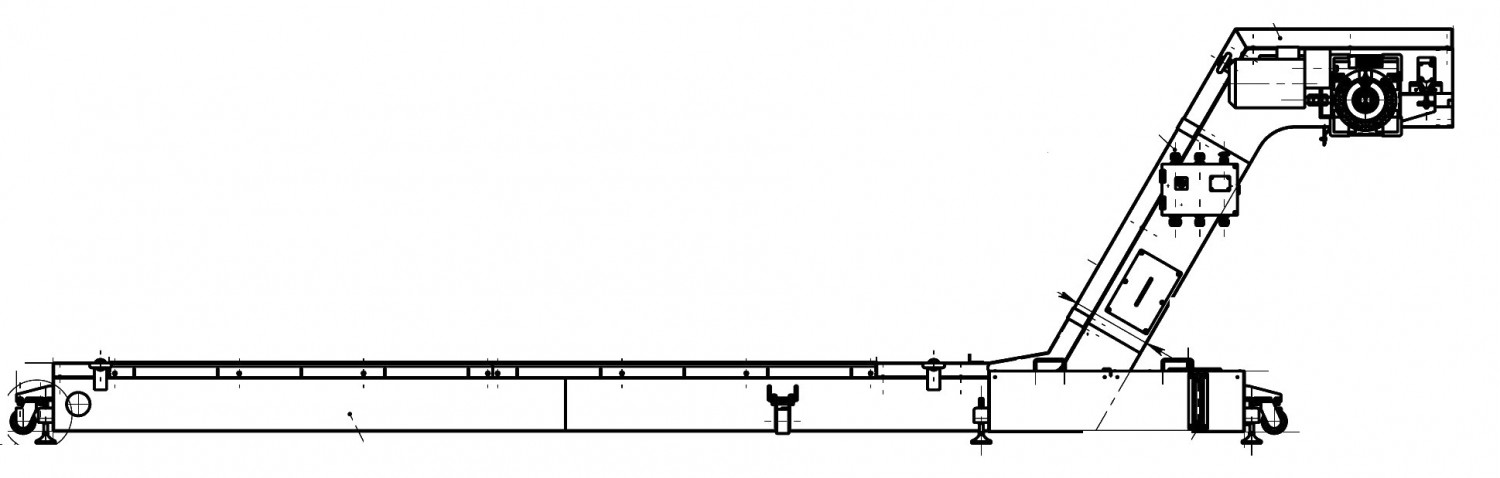

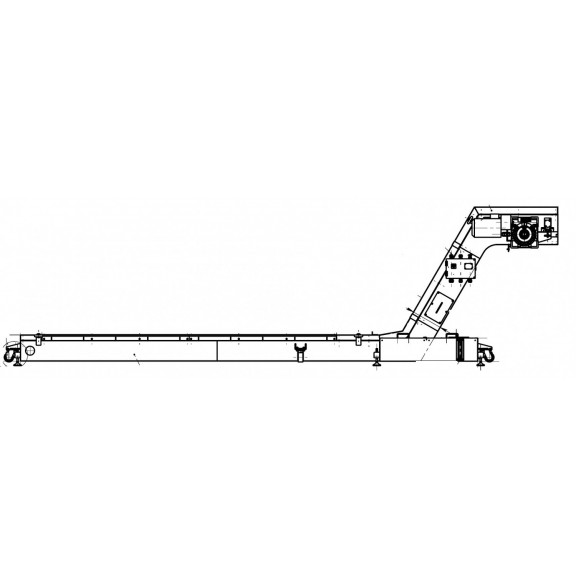

Ленточный транспортер стружки КСУ.БС.13 с баком СОЖ и датчиком вращения Фото 1

Характеристики

Ленточный транспортёр стружки КСУ.БС.13 для крупного станка: широкий корпус 1600 мм, приёмная ветвь 4277 мм и бак СОЖ с тремя фильтрами. Индуктивный датчик контролирует вращение ленты, чтобы остановка не осталась незамеченной.

Получить коммерческое предложение

Описание
Опросный лист

Характеристики

Артикул (шифр КД)	КСУ.БС.13
Тип	ленточный (пластинчатая шарнирная лента)
Габаритные размеры (Д×Ш×В)	5919 × 1600 × 1704 мм
Длина приёмной ветви	4277 мм
Угол подъёма	60°
Высота выгрузки	1253 мм
Скорость движения ленты	3,8 м/мин
Фильтры СОЖ	RV 3-5, 3 шт.
Контроль движения ленты	индуктивный датчик ISB
Привод	мотор-редуктор PCRV 090/130
Масса	1162,5 кг
Покрытие	полимерное, RAL 7035

Комплектация

корпус с пластинчатой шарнирной лентой
бак СОЖ с патрубками подключения к станку, насосу и уровнемеру
фильтры СОЖ RV 3-5 — 3 шт.
указатель уровня
индуктивный датчик вращения ISB
мотор-редуктор PCRV 090/130
концевой выключатель защиты от заклинивания
распределительная коробка с аварийной кнопкой
поворотные колёса с площадкой — 6 шт., виброизолирующие опоры — 6 шт.

Особенности конструкции

Корпус из листовой стали, покрытие — полимерно-порошковое.
Защита от заклинивания ленты: концевой выключатель останавливает привод, есть кнопка аварийной остановки.
Привод — червячный мотор-редуктор; расположение привода и шкафа управления — справа или слева по заказу.
Транспортёр изготовлен по собственной конструкторской документации — повторим его или адаптируем под ваш станок и размеры.

Изготавливаем под заказ. Чтобы подобрать транспортёр под ваш станок, заполните опросный лист (вкладка «Опросный лист») или отправьте заявку — инженер уточнит параметры.

Скачать опросный лист
