Ленточный транспортер стружки КСУ.БС.16 длиной 12,5 м с насосом СОЖ

Name: Ленточный транспортер стружки КСУ.БС.16 длиной 12,5 м с насосом СОЖ
Brand: Сфера
SKU: 1455

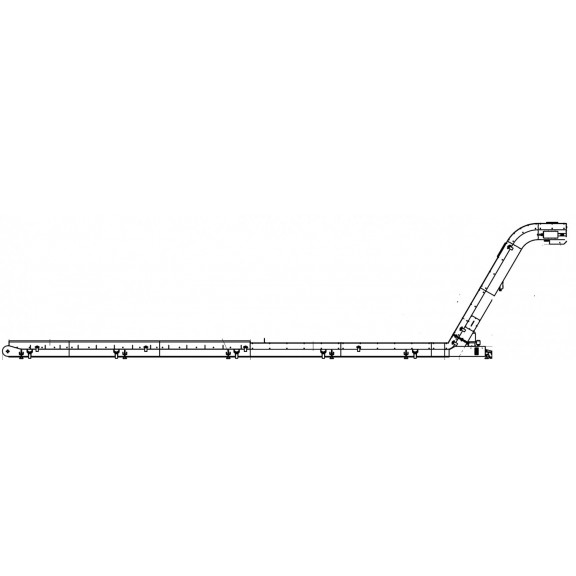

Ленточный транспортер стружки КСУ.БС.16 длиной 12,5 м с насосом СОЖ Фото 1

Характеристики

Самый тяжёлый транспортёр серии — КСУ.БС.16 длиной 12,5 метра для станков с длинной станиной. Горизонтальная часть 10 метров, выгрузка на высоте 2496 мм, погружной насос подаёт очищенную СОЖ обратно в станок. Выпускается в левом и правом исполнении.

Получить коммерческое предложение

Описание
Опросный лист

Характеристики

Артикул (шифр КД)	КСУ.БС.16
Тип	ленточный (пластинчатая шарнирная лента)
Исполнение	левое (КСУ.БС.16-01) или правое (КСУ.БС.16-02)
Габаритные размеры (Д×Ш×В)	12454 × 1390 × 3010 мм
Длина горизонтальной части	10089 мм, из них приёмная секция 5328 мм
Угол подъёма	60°
Высота выгрузки	2496 мм
Скорость движения ленты	3 м/мин
Насос СОЖ	погружной Ceramet-Motors
Уровнемер	ёмкостный NivoCAP
Привод	мотор-редуктор PCRV 090/130
Масса	2359,6 кг
Покрытие	полимерное, RAL 7035

Комплектация

корпус с пластинчатой шарнирной лентой
бак СОЖ с фильтрами RV 3-5 — 2 шт.
погружной насос СОЖ Ceramet-Motors
ёмкостный уровнемер NivoCAP
датчик контроля движения ленты
мотор-редуктор PCRV 090/130
концевой выключатель защиты от заклинивания
распределительная коробка с аварийной кнопкой
поворотные колёса с площадкой — 12 шт., виброизолирующие опоры — 12 шт.

Особенности конструкции

Корпус из листовой стали, покрытие — полимерно-порошковое.
Защита от заклинивания ленты: концевой выключатель останавливает привод, есть кнопка аварийной остановки.
Привод — червячный мотор-редуктор; расположение привода и шкафа управления — справа или слева по заказу.
Транспортёр изготовлен по собственной конструкторской документации — повторим его или адаптируем под ваш станок и размеры.

Изготавливаем под заказ. Чтобы подобрать транспортёр под ваш станок, заполните опросный лист (вкладка «Опросный лист») или отправьте заявку — инженер уточнит параметры.

Скачать опросный лист
