Ленточный транспортер стружки КСУ.БС.19 на большегрузных колёсах

Name: Ленточный транспортер стружки КСУ.БС.19 на большегрузных колёсах
Brand: Сфера
SKU: 1456

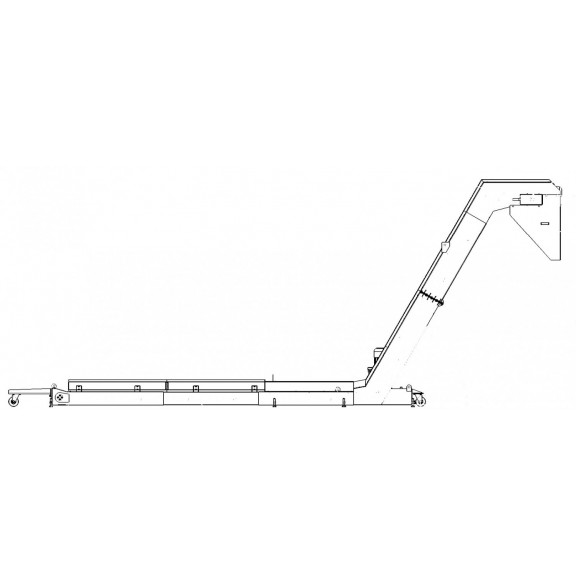

Ленточный транспортер стружки КСУ.БС.19 на большегрузных колёсах Фото 1

Характеристики

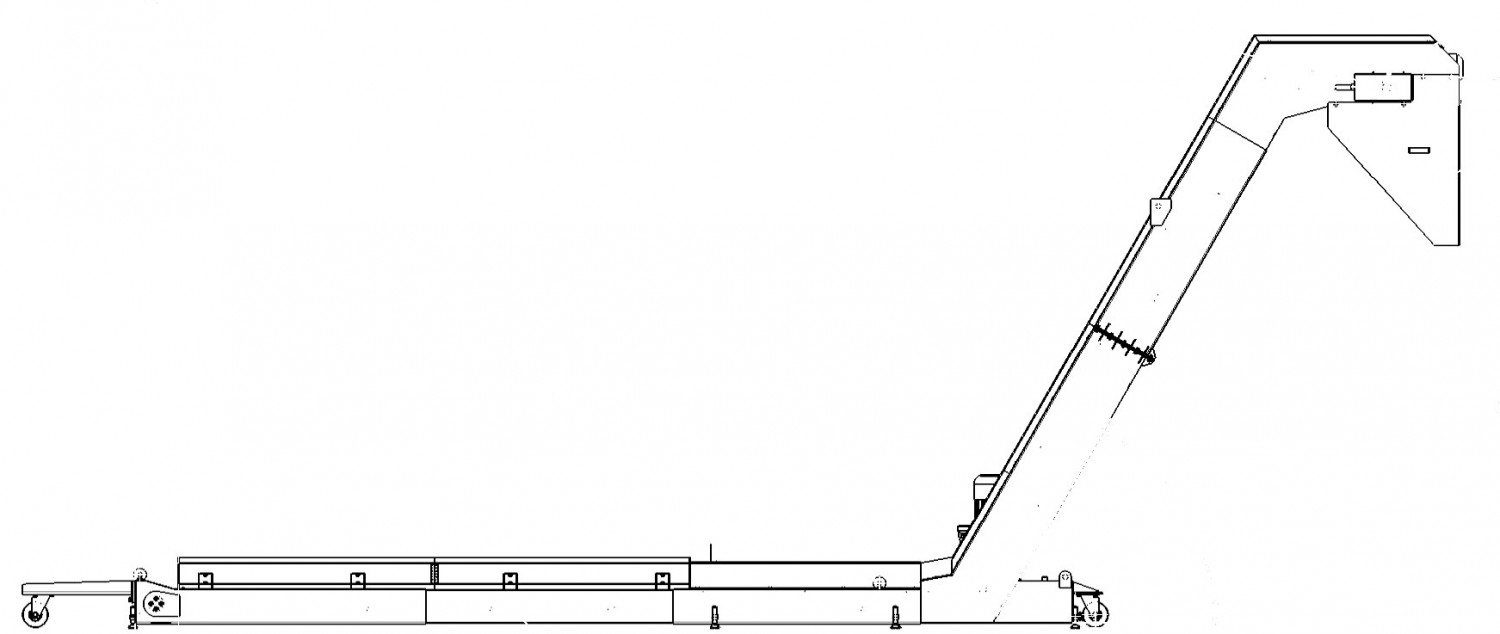

Ленточный транспортёр стружки КСУ.БС.19 с высокой выгрузкой 2261 мм и баком СОЖ. Стоит на четырёх большегрузных колёсах — его можно откатить от станка для обслуживания; в рабочем положении фиксируется дисковыми опорами.

Получить коммерческое предложение

Описание
Опросный лист

Характеристики

Артикул (шифр КД)	КСУ.БС.19
Тип	ленточный (пластинчатая шарнирная лента)
Габаритные размеры (Д×Ш×В)	8485 × 1350 × 3507 мм
Длина приёмной ветви	3421 мм
Угол подъёма	60°
Высота выгрузки	2261 мм
Скорость движения ленты	5,9 м/мин
Натяжение ленты	шпильками М24
Привод	мотор-редуктор NMRV 110
Масса	1220,9 кг
Покрытие	полимерное, RAL 7035

Комплектация

корпус с пластинчатой шарнирной лентой
бак СОЖ с фильтром СОЖ в сборе
насос показан на чертеже условно и в комплект не входит — предусмотрено место под насос
мотор-редуктор NMRV 110
натяжное устройство ленты на шпильках М24
концевой выключатель защиты от заклинивания
распределительная коробка с аварийной кнопкой
большегрузные колёса — 4 шт., шарнирные дисковые опоры — 8 шт.

Особенности конструкции

Корпус из листовой стали, покрытие — полимерно-порошковое.
Защита от заклинивания ленты: концевой выключатель останавливает привод, есть кнопка аварийной остановки.
Привод — червячный мотор-редуктор; расположение привода и шкафа управления — справа или слева по заказу.
Транспортёр изготовлен по собственной конструкторской документации — повторим его или адаптируем под ваш станок и размеры.

Изготавливаем под заказ. Чтобы подобрать транспортёр под ваш станок, заполните опросный лист (вкладка «Опросный лист») или отправьте заявку — инженер уточнит параметры.
