Холодильная камера контейнерного типа ХМ-6,0 6000 × 2400 × 2800 мм

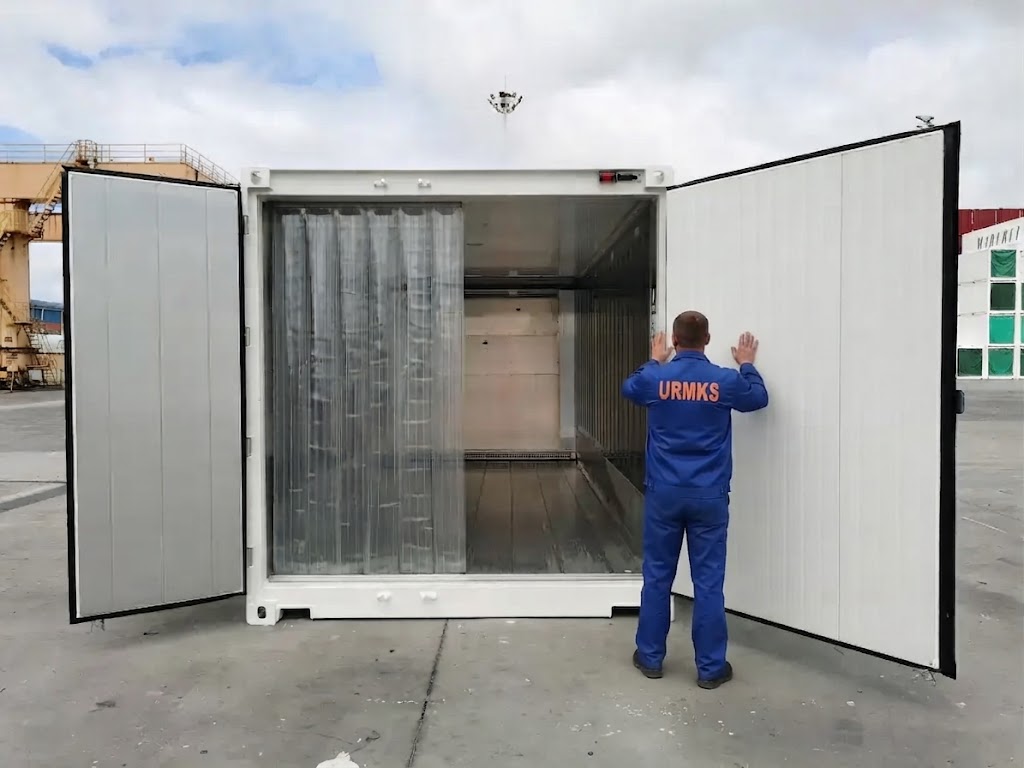

Блок-модуль контейнерного типа, грузовой торец с открытыми дверями
Визуализация, исполнение с проёмом 1800: двустворчатая дверь, полосовая ПВХ-завеса и вентилируемый пол камеры.

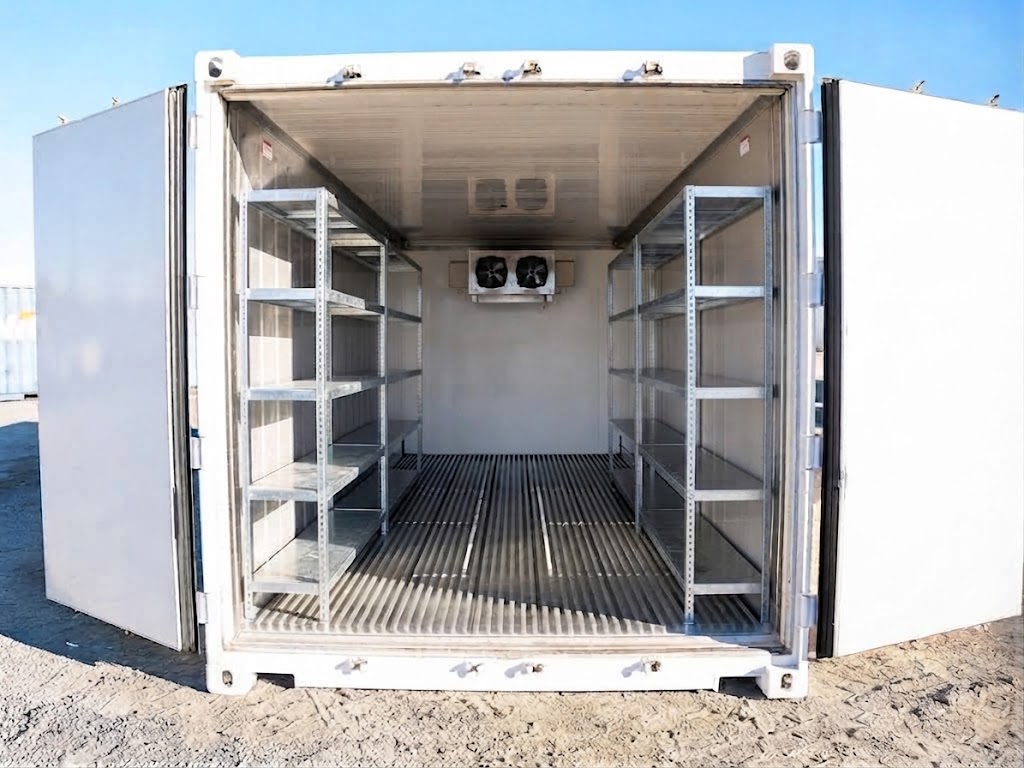

Грузовой торецКамера изнутриМашотделение
В базовой комплектациинаведите на строку — подробности
  • Каркас из гнутосварного профиля?
    Гнутосварной профиль по ГОСТ 30245, сталь С245…С255, полимерно-порошковая окраска. Четыре строповочные проушины, закладные под подъёмный стол. Это стальной каркас собственной разработки, а не гофрированный корпус переделанного контейнера.
  • Ограждающие конструкции PIR 100 мм стены, 120 мм кровля и пол?
    PIR, а не минвата и не ППУ: λ = 0,023 Вт/(м·°C) — при равной толщине держит примерно вдвое лучше минеральной ваты. Толщина меняется с режимом и регионом — камера при этом становится меньше, а наружный размер остаётся прежним.
  • Вентилируемый пол: гнутый С-профиль 80 × 60 × 20, шаг 100 мм?
    Съёмные кассеты, вынимаются на мойку целиком. Зазор 20 мм: колесо гидравлической тележки по нему катится, а не проваливается. Через эти каналы идёт возврат воздуха под всей площадью груза — поэтому паллеты можно ставить вплотную, без технологических проходов: на шестиметровом изделии это 8 мест вместо 6. В морозильном исполнении он нужен ровно так же: разброс температуры по камере не более 2 °C по ТР ЕАЭС 040/2016 держится именно возвратом под грузом, а паллета не примерзает к полу и не стоит в воде после оттайки.
  • Грузовая дверь, проём {проём} — СТ, одинарный контур уплотнения?
    Проём выбирается отдельно. 1000 мм — базовый, одностворчатый. 1800 мм двустворчатая — во всю ширину зоны хранения.
  • Полосовая ПВХ-завеса на грузовом проёме?
    Лента 200 × 2 мм, морозостойкая −40…+35 °C, на подвесе с гребёнкой. Держит холод, пока дверь открыта на погрузку.
  • Машинное отделение 750 мм, отапливаемое, не ниже +5 °C?
    Отдельный отсек со своей наружной дверью 900 × 2000, с камерой не сообщается. Что в нём стоит: компрессорно-ресиверный блок холодильной машины; регулятор давления конденсации KVR и дифференциальный клапан NRD; зимний комплект холодильной машины; щит управления IP54; электроконвектор 0,5 кВт с собственным термостатом; приёмно-контрольный прибор пожарной сигнализации с резервным аккумулятором и извещатели; сифон дренажа с греющим кабелем; два утеплённых клапана вентиляции 200 × 200 с электроприводом; освещение IP54, ремонтная розетка 16 А, герметичный ввод кабеля; огнетушитель ОУ-2. Конденсатор в отсеке НЕ стоит — он вынесен на наружную торцевую стену.
  • Выносной конденсатор на наружной торцевой стене?
    Что это даёт. Компрессор остаётся в тёплом отсеке и не работает на морозе — наружу вынесен только теплообменник, в котором нечему ломаться. Машинное отделение отапливается: компрессор работает в тепле, а не на морозе. Обслуживание с земли: не надо лезть на высоту 3,4 м, и лестница на крышу изделию не нужна. Конденсатор не собирает снег и наледь, как на кровле, и не мешает строповке при перевозке.
  • Воздухоохладитель у грузового торца, оттайка воздухом камеры (off-cycle), ТЭНы не нужны?
    Струя идёт вдоль камеры вглубь, а не в упор в паллеты, и меньше выдувает холод при открывании двери. Возврат — по каналам пола под всей площадью груза. Иней с рёбер в холодильном режиме растапливает сам воздух камеры, нагреватели не нужны; в морозильном воздух холодный, поэтому там ТЭНы оттайки и ТЭН поддона.
  • Двухрежимная автоматика: каналы «холод» и «тепло» на одну уставку?
    Точность поддержания ±0,5 °C. Летом камера холодится, зимой греется нагревательным контуром с собственным аварийным термостатом.
  • Дренаж с греющим кабелем по всей длине, сифон в тёплом отсеке?
    Замёрзшая дренажная трубка — самый частый зимний отказ такого изделия: камера работает, а вода из оттайки уходит на пол.
  • Регистратор температуры с энергонезависимым журналом?
    Датчик регулирования и датчик регистрации — разные, регистрации стоит в зоне хранения, а не на обратном потоке воздухоохладителя. Выносной индикатор на наружной стене: режим виден, не открывая дверь.
  • Аварийная сигнализация светозвуковая?
    Сигнализация «человек в камере» по СП 109 п. 5.29 и механизм аварийного открывания двери изнутри проверяются на приёмке каждого изделия.
  • Освещение камеры пищевого исполнения, аварийное и над грузовым проёмом?
    Два линейных светильника IP65 36 Вт, 3600 лм, в пищевом исполнении; отдельный светильник машинного отделения. Концевой выключатель двери в исполнении −40…+50 °C — свет включается при открывании, искать выключатель с паллетой в руках не нужно. Аварийный светильник с автономным источником: человек в тёмной камере при отключении питания — это то, ради чего он стоит. Снаружи светильник над грузовым проёмом, погрузка в полярную ночь — обычное дело.
  • Щит управления?
    Щит навесной IP54 на 36 модулей, вводной автомат, УЗО 30 мА на групповых линиях, отдельные автоматы на холодильную машину, нагревательный контур, обогрев дренажа, освещение и цепи автоматики, маркировка цепей по ГОСТ. Контур заземления полосой 25 × 4 по периметру камеры и две наружные клеммы по ГОСТ 21130. Ремонтная розетка 16 А IP54 в машинном отделении. Знаки безопасности по ГОСТ 12.4.026, включая предупреждение о низкой температуре.
  • Пожарная сигнализация машинного отделения, огнетушитель ОУ-2?
    Важно: извещатели стоят в машинном отделении, а не в камере, и это не экономия: в камере 0…+8 дымовой извещатель живёт в конденсате, в морозильной −25 не живёт вовсе. А щит, компрессор и вся кабельная развязка — в машотделении, там пожар и начинается. Огнетушитель углекислотный, а не порошковый: порошок в пищевой камере — это загрязнение продукта и отдельная история с приёмкой после срабатывания.
  • Вентиляция машинного отделения: утеплённые клапаны с приводом, решётки с ламелями против снега?
    Два клапана 200 × 200 утеплённые, с электроприводом в исполнении до −40 °C, и блокировка по реле. Наружные решётки в ламельном исполнении: обычную решётку с сеткой метель забивает, и машинное отделение остаётся без воздуха.
  • Закладная под приточную вентиляцию камеры?
    Гильза в панели под воздуховод d160, кабель до щита и свободный автомат — узел приточки ставится позже, не вскрывая ограждение. Сам узел в опциях: он нужен только дышащему грузу — овощам, фруктам, зелени.
Длина
Режим
Грузовой проём
Регион
Опциинаведите на строку — подробности
  • ?—
    Шестиметровое изделие: 5 секций высотой 2000 мм, глубина 600 мм, по 4 полки, до 150 кг на полку — 20 полок, 11,3 м² полочной площади. Занято 4700 мм длины стены, свободный проход остаётся 1400–1600 мм в зависимости от исполнения: паллета в камеру ещё заходит, и стеллажи не отменяют паллетное хранение, а дополняют его. Трёхметровое: 2 секции глубиной 400 мм. Глубина 600 и 400 выбрана под пищевой ящик 600 × 400, который встаёт длинной или короткой стороной. Ставятся при любом проёме.
  • ?—
    Вдвое больше места: 10 секций, 40 полок, 22,6 м² полочной площади на шестиметровом изделии. Важно: паллет при этом нет вовсе — два ряда глубиной 600 съедают 1200 мм ширины камеры, и центральный проход остаётся 800–1000 мм в зависимости от исполнения. Это чисто стеллажное исполнение под ручную загрузку коробами, и брать его имеет смысл только вместе с проёмом 1000 мм. Верх стеллажа встаёт на 2060 мм от пола, до потолка остаётся 270–400 мм в зависимости от исполнения — струя воздухоохладителя проходит.
  • ?—
    Трубчатый путь Ø60 оцинкованный по продольной оси камеры, кронштейны с закладными в панель покрытия, крюки. Для туш и полутуш вместо паллетного хранения. Важно: несовместим со стеллажами и уменьшает паллетовместимость: путь занимает полосу под потолком по всей длине камеры. Количество погонных метров и шаг кронштейнов считаем под задачу.
  • ?—
    Материал, а не конфигурация: берётся поверх любого из двух вариантов расстановки выше — сначала выберите расстановку. Обязательного требования нержавейки для стеллажей под тарированную продукцию нет: ГОСТ Р 55525 прямо допускает оцинкованное и окрашенное исполнение, а рынок пищевых стеллажей использует не 12Х18Н10Т, а более дешёвую AISI 430. Берут там, где продукт лежит открытым, моют кислотными и хлорными средствами или марка стали прямо записана в техническом задании заказчика.
  • ?—
    AISI 304 на внутреннюю сторону полотна грузовой двери и на порог проёма. Это два места, которые моют чаще всего и по которым бьют колесом тележки; полимерное покрытие оцинковки сдаёт там первым. В отличие от полной отделки нержавейкой — НЕ ЗАКАЗНАЯ ПОЗИЦИЯ: укладывается в срок изготовления 45 рабочих дней.
  • ?—
    Срок уточняется обязательно, и это не формальность. Взамен оцинкованной стали с полимерным покрытием. Речь о сэндвич-панели с нержавеющей обкладкой ЗАВОДСКОГО изготовления, а не о накладной облицовке поверх готовой панели: накладная даёт швы и мостики и для пищевой камеры хуже оцинковки с полимером, а не лучше. Панель с нержавеющей обкладкой — позиция заказная, и её срок может выйти за наши 45 рабочих дней. Поэтому по этой опции срок изготовления изделия согласуется отдельно и в общий не входит. Запрашивают под мясопереработку и фарму.
  • ?—
    Рифлёный настил, четыре винтовые опоры с регулировкой 150–450 мм. В транспортном положении снимается и крепится внутри камеры. Отметка чистого пола изделия ≈ 330 мм — уровень порога рефконтейнера, под который сделана складская оснастка. Закладные под ступень есть в базовой поставке.
  • ?—
    Ход от 900 мм, платформа от 1300 × 820, низкопрофильное исполнение: тележка заезжает без приямка. Закладные под него есть в базовой поставке — дооснастить можно и после. Это опция для тех, у кого нет ни погрузчика, ни рампы, то есть для исполнения с проёмом 1000 мм. Если груз возят погрузчиком, нужен не стол, а проём 1800: погрузчик подаёт паллету снаружи сразу в свой ряд, и поднимать её нечем и незачем.
  • ?—
    Изготовление наше: рама из профильной трубы, настил рифлёным листом 3 мм, отбортовка уголком по краям, полотно 1500 × 3000 мм, уклон 11 %, нагрузка 1,5 т. Ставится к грузовому проёму, снимается и перевозится вместе с изделием. Важно: пандус под тележку, а не под паллету. По нему заезжает самоходная электрическая тележка и выкатывается пустая ручная. Гружёную ручную рохлю в гору не тянут: при 1200 кг усилие на рукоятке выходит за 100 кгс, а пандус с уклоном, на котором это посильно, получается длиной 13 метров — вдвое длиннее самого модуля. Паллеты подаёт погрузчик через порог, как и задумано. Вилочный погрузчик внутрь камеры не заедет ни при каком пандусе: проём по высоте 2000 мм, мачта не проходит.
  • ?—
    Вилы 1150 × 540 мм под европаллету, тандемные подвилочные ролики 80 × 70 мм. Размер роликов здесь главное: полка гнутого С-профиля пола 80 мм, зазор 20 мм — тандемный ролик катится по полке, одинарный узкий в зазор проваливается. Этот размер пола выбран под тележку, поэтому её подбираем мы, а не заказчик наугад. Важно: в морозильной камере тележку не хранят — гидравлика густеет, полиуретан дубеет. Завезли, закатили груз, вывезли обратно. Готового морозостойкого исполнения ручной тележки на рынке нет ни у одного производителя — оцинкованные модели стоят вдвое дороже и защищают только от конденсата, а не от холода.
  • ?—
    Утеплённый клапан d160 с электроприводом, фильтр G4, канальный нагреватель 0,5 кВт, воздуховод в теплоизоляции. Нужна дышащему грузу — овощам, фруктам, зелени: на рециркуляции копятся CO₂ и этилен. Мясу, молочке, сырам и напиткам не нужна и приносит лишний теплоприток. Закладная под неё есть в базе, поэтому дооснастить можно и после поставки.
  • ?—
    Приточка начинает работать по концентрации, а не по расписанию. Имеет смысл там, где дышащий груз лежит долго. Берётся вместе с приточкой — без неё управлять нечем.
  • ?—
    Модуль и так рассчитан на работу от дизель-генератора; опция — про автоматический перевод, а не про саму возможность.
  • ?—
    GSM-модуль с резервным аккумулятором: температура камеры и машинного отделения, авария по уставке, пропадание фазы, открытая дверь, срабатывание «человек в камере». Оповещение на телефоны дежурных, архив с привязкой ко времени. Этим закрывается требование СП 109.13330.2012 п. 5.29 — вывод сигналов туда, где персонал есть круглосуточно. В базовой комплектации стоит только местный светозвуковой оповещатель на торце: он слышен рядом с модулем и больше нигде. Сим-карта, тариф и зона покрытия на площадке — на стороне заказчика. Ровно поэтому GSM убран из базовой поставки: отвечать за чужую услугу изготовитель не может. Если сотовой связи на объекте нет — скажите при заказе, подберём проводной вывод аварийного сигнала под вашу диспетчеризацию.
  • ?—
    Для отдельно стоящего модуля на открытой площадке. Контур заземления с двумя наружными клеммами по ГОСТ 21130 входит в базовую комплектацию — опция про молниеприёмную часть и токоотводы, а не про заземление.
  • ?—
    10 кВт / 12,5 кВА, 380 В три фазы, двигатель жидкостного охлаждения 1500 об/мин, шумозащитный кожух, 50 дБ на семи метрах, бак 70 л на восемь часов работы. Автоматика второй степени: АВР с электрическим подогревателем охлаждающей жидкости и зарядным устройством аккумуляторов — пока есть сеть, двигатель стоит прогретым, поэтому пуск в мороз проходит. Генератор синхронный: кратковременно отдаёт ток втрое-вчетверо выше номинала, а это и нужно компрессору при пуске. Автоматический ввод резерва встроен в шкаф генератора: сеть заводится в него, а от него в модуль — кабелем из комплекта опции, отдельный щит АВР на модуле с генератором не нужен. Паспортный диапазон кожуха −10…+40 °C. Для площадок холоднее нужен предпусковой подогреватель или контейнерное исполнение вместо кожуха — считаем отдельно под площадку.
  • ?—
    Важно: монтаж выполняет не изготовитель. Кабель укладывается в основание до того, как изделие приедет, — значит укладывает тот, кто основание делает. Мы поставляем готовую нагревательную секцию с заводскими муфтами, терморегулятор с датчиком в грунте, крепёжную ленту, гильзу под датчик и СХЕМУ РАСКЛАДКИ с рекомендацией по устройству. Зачем это нужно: СП 109.13330.2012 разд. 8 признаёт три равнозначных способа защиты от морозного пучения — непучинистый грунт, проветриваемое подполье от 0,6 м или искусственный обогрев. Обогрев единственный из трёх не поднимает изделие и не ломает отметку чистого пола 330 мм.
  • ?—
    Кровля фальцевая с организованным водостоком; жёлоб и воронка зимой замерзают, и талая вода идёт по стене. Закладные предусмотрены в базовом исполнении. Для северных площадок имеет смысл почти всегда.
Базовая комплектация—
Выбранные опциипо запросу
Итого—
Цены в предварительном предложении ориентировочные. Они посчитаны по типовой комплектации модуля и ценам поставщиков на текущую дату. Окончательная стоимость определяется по опросному листу и техническому заданию: состав оборудования, регион поставки и режим хранения её меняют. Доставка и работы на площадке в стоимость не входят. Предложение не является публичной офертой. Скачать опросный лист

КП откроется в окне печати — там выберите «Сохранить как PDF».

Какой режим вам нужен

Температуры хранения — из СанПиН 2.3.2.1324-03, ГОСТ 33562-2015 и ГОСТ 32366-2013; для иммунобиологических препаратов из Р 3.3.2.2330-08. Нажмите на продукт, и конфигуратор переключится на нужный режим. Замороженный и охлаждённый груз в одной камере не хранят: это два разных изделия, а не два режима одного.

МОРОЗИЛЬНЫЙ МОДУЛЬ ММХОЛОДИЛЬНЫЙ МОДУЛЬ ХМ−18…−25 °Cзаморозка0…+8 °Cохлаждениев этом диапазоне продукт не храняттемпературахранения, °C−30−25−20−15−10−5+5+10+150−18МороженоеРыбаМясо и птицаЯгоды и овощиМясо охлаждённоеЯблокиМолочноеТортыВакциныГотовая едаСырыНапиткиКартофельОгурцыБананы

Шкала может быть шире экрана — прокрутите вправо.

Подбор носит рекомендательный характер. Шкала показывает типовые температуры хранения и служит для предварительной ориентировки. Режим, точность поддержания и условия хранения конкретной продукции определяются техническими условиями изготовителя продукции, санитарными правилами и договором поставки. Приведённые температуры не являются рекомендацией по режиму хранения и не заменяют требования, установленные для вашего товара. Окончательное решение по составу и параметрам изделия принимается по опросному листу и техническому заданию. Информация на странице не является публичной офертой.

Ключевые узлы и системы

Чертежи даны на исполнение 6,0 м, грузовой проём 1800 × 2000 двустворчатый — холодильное и морозильное отдельно. На длине 3,0 м и с проёмом 1000 × 2000 компоновка та же: машинное отделение 750 мм у одного торца, грузовой проём у другого, вентилируемый пол по всей камере. Меняются длина камеры, число паллетомест и створность двери.

ХОЛОДИЛЬНАЯ КАМЕРА КОНТЕЙНЕРНОГО ТИПА6000 × 2400 × 2800 мм · камера 0…+8 °C · объём камеры 26,8 м³ · 8 паллетомест EUR 1200 × 800ПЛАН8 паллетомест EUR 1200 × 800, зазор до торцов 75 мм: каналы пола дают воздух под штабельщитконвектор260750 машотделение4950 камера600024002200 в свету34689910КОМПРЕССОРНО-РЕСИВЕРНЫЙ БЛОКМоноблок среднетемпературный,не менее 2 300 Вт при +32/0 °CКонденсатор вынесен на наружнуюторцевую стену: в отсеке толькокомпрессор, щит и автоматика.Регулятор давления конденсацииKVR + NRD и зимний комплект.Конденсатор смонтирован на торцеи едет вместе с изделием: выступ260 мм, ТРАНСПОРТНЫЙ ГАБАРИТПО ДЛИНЕ 6260 ммДверь машинного отделения 900 × 2000:через неё монтируется и снимаетсямоноблок. С грузовым проёмом не связанаВЕНТИЛИРУЕМЫЙ ПОЛ: гнутый С-профиль80 × 60 × 20 из оцинковки 1,5 мм,шаг 100 мм, 22 профиля вдоль камеры.Кассеты съёмные, вынимаются на мойкуВоздухоохладитель,оттайка воздухом камеры (off-cycle),ТЭНы не нужныДверь холодильная СТ двустворчатая1800 × 2000, одинарный контуруплотненияПВХ-завеса,аварийное открывание изнутриПЛОЩАДКА-СТУПЕНЬ съёмная 1000 × 800 — ОПЦИЯ,винтовые опоры 150–450 мм.На транспорт снимается внутрь камерыРАЗРЕЗ ПРОДОЛЬНЫЙ11257паллета 1200штабель 1344паллета 1200штабель 1344паллета 1200штабель 1344паллета 1200штабель 1344ОСНОВАНИЕ ЗАКАЗЧИКА — в объём поставки НЕ входит: сваи, блоки ФБС или плита, не менее 6 точек, шаг ≤ 3 м, углы обязательно28002460 в светуОПОР В ИЗДЕЛИИ НЕТ. Основание готовитзаказчик: сваи, блоки или плита.Отметка чистого пола ≈ 330 мм — под рампуи складскую оснастку. Защита от пученияи подполье ≥ 0,6 м по СП 109 разд. 8 —на стороне заказчикаФальцевая кровля, уклон 2 % ОТ грузовогопроёма, свес 400 мм: вода и наледь уходятот двери, а не на голову грузчикуДРЕНАЖ от воздухоохладителя и трапа:трубка с греющим кабелем по всей длине,сифон в тёплом машинном отделении,вывод наружу через торцевую стену.Замёрзшая трубка — самый частый зимнийотказ холодильной камерыНАГРЕВАТЕЛЬНЫЙ КОНТУР КАМЕРЫпри наружной −40 °C: 2 нитки 30 Вт/м,установлено 858 Втпри потребности 532 ВтТОРЕЦ ГРУЗОВОЙТОРЕЦ МАШИННОГО ОТДЕЛЕНИЯ1800 × 2000две створки по 90024002400Над проёмом снаружи: светозвуковойоповещатель аварии по температуреи «человек в камере», рядом выноснойиндикатор температуры — режим виден,не открывая дверьВЫНОСНОЙ КОНДЕНСАТОР над дверью отсека.Тепло сбрасывается наружу, а не в машинноеотделение: в отсеке остаётся компрессор,щит и автоматикаПриточно-вытяжная вентиляциямашинного отделения с утеплённымиклапанами, сблокированными с пускомкомпрессора. Решётки ЛАМЕЛЬНЫЕпротив снегозаноса, с сеткойОПЦИЯ. Узел приточной вентиляции камеры наружным воздухом:утеплённый клапан Ø160 с электроприводом, фильтр G4,канальный нагреватель. Свежие овощи и фрукты дышат —на рециркуляции копятся CO₂ и этилен. В базовой поставке —закладная: гильза, кабель до щита и свободный автомат.ПОЗИЦИИ НА ПЛАНЕ И РАЗРЕЗЕ1 — светильник камеры IP65 36 Вт, пищевого исполнения · 2 — аварийный светильник с автономным источником · 3 — кнопка «человек в камере» по СП 109 п. 5.294 — концевой выключатель двери −40…+50 °C · 5 — светильник машинного отделения IP54 · 6 — ремонтная розетка 16 А IP54 · 7 — извещатель пожарный, 2 шт., прибор — в щите8 — огнетушитель ОУ-2 углекислотный · 9 — наружная клемма заземления по ГОСТ 21130 · 10 — светильник над грузовым проёмом IP65ТЗ ред. 3.3 от 10.09.2026
Нажмите, чтобы открыть чертёж во весь экран
Компоновка

План, продольный разрез и оба торца. Два отсека, между собой не сообщающиеся, с дверями на противоположных торцах: в камеру не входят через машинное отделение.

ПЛАН8 паллетомест EUR 1200 × 800, зазор до торцов 75 мм: каналы пола дают воздух под штабельщитконвектор260750 машотделение4950 камера600024002200 в светуКОМПРЕССОРНО-РЕСИВЕРНЫЙ БЛОКМоноблок среднетемпературный,не менее 2 300 Вт при +32/0 °CКонденсатор вынесен на наружнуюторцевую стену: в отсеке толькокомпрессор, щит и автоматика.Регулятор давления конденсацииKVR + NRD и зимний комплект.Конденсатор смонтирован на торцеи едет вместе с изделием: выступ260 мм, ТРАНСПОРТНЫЙ ГАБАРИТПО ДЛИНЕ 6260 ммДверь машинного отделения 900 × 2000:через неё монтируется и снимаетсямоноблок. С грузовым проёмом не связанаВЕНТИЛИРУЕМЫЙ ПОЛ: гнутый С-профиль80 × 60 × 20 из оцинковки 1,5 мм,шаг 100 мм, 22 профиля вдоль камеры.Кассеты съёмные, вынимаются на мойкуВоздухоохладитель,оттайка воздухом камеры (off-cycle),ТЭНы не нужныДверь холодильная СТ двустворчатая1800 × 2000, одинарный контуруплотненияПВХ-завеса,аварийное открывание изнутриПЛОЩАДКА-СТУПЕНЬ съёмная 1000 × 800 — ОПЦИЯ,винтовые опоры 150–450 мм.На транспорт снимается внутрь камерыРАЗРЕЗ ПРОДОЛЬНЫЙпаллета 1200штабель 1344паллета 1200штабель 1344паллета 1200штабель 1344паллета 1200штабель 1344ОСНОВАНИЕ ЗАКАЗЧИКА — в объём поставки НЕ входит: сваи, блоки ФБС или плита, не менее 6 точек, шаг ≤ 3 м, углы обязательно28002460 в светуОПОР В ИЗДЕЛИИ НЕТ. Основание готовитзаказчик: сваи, блоки или плита.Отметка чистого пола ≈ 330 мм — под рампуи складскую оснастку. Защита от пученияи подполье ≥ 0,6 м по СП 109 разд. 8 —на стороне заказчикаФальцевая кровля, уклон 2 % ОТ грузовогопроёма, свес 400 мм: вода и наледь уходятот двери, а не на голову грузчикуДРЕНАЖ от воздухоохладителя и трапа:трубка с греющим кабелем по всей длине,сифон в тёплом машинном отделении,вывод наружу через торцевую стену.Замёрзшая трубка — самый частый зимнийотказ холодильной камерыНАГРЕВАТЕЛЬНЫЙ КОНТУР КАМЕРЫпри наружной −40 °C: 2 нитки 30 Вт/м,установлено 858 Втпри потребности 532 Втвозврат по каналам пола — под всей площадью грузаподача поверху вдоль потолкаДВИЖЕНИЕ ВОЗДУХАЗамкнутый контур: подача поверху, возврат по каналам пола — под всей площадью грузаВоздухоохладитель у грузового торца гонит воздух поверху вдоль камеры вглубь, к перегородке машинного отделения, а не в упор в первый рядУ перегородки поток опускается и возвращается по каналам пола — под каждой паллетой, а не в обход штабеляОттайка воздухом камеры, ТЭНы не нужны
Нажмите, чтобы открыть чертёж во весь экран
Движение воздуха

Замкнутый контур: подача поверху от воздухоохладителя вглубь камеры, спуск у перегородки, возврат по каналам пола под всей площадью груза и подъём обратно.

груз на паллетеподдон EUR 1200 × 800рифлёный стальной лист 3 ммфанера ФСФ 18 ммпанель PIR 120 ммстальные балки полаоцинкованный профлист 0,5 мм8020полка / зазор60Канал под нижней гранью штабеля:воздух идёт вдоль камеры, а не в обходпаллеты. Профиль — гнутый С-профильиз оцинкованного листа 1,5 мм,два гиба, ноль сваркиПирог набран так, что верхний слоймоется и держит колесо тележки,а утеплитель не работает на смятиеШаг профилей 100 мм, зазор 20 мм: колесо гидравлической тележки по такому зазору катится, а не проваливаетсяПрофили собираются в съёмные кассеты и вынимаются на мойку целиком
Нажмите, чтобы открыть чертёж во весь экран
Пол камеры

Снизу вверх: оцинкованный профлист, стальные балки, PIR, фанера ФСФ, рифлёный лист 3 мм и поверх — съёмные кассеты С-профиля.

Для чего нужен

Готовая камера хранения с заданной температурой в корпусе блочно-модульного здания. Изделие заводской готовности: приезжает собранным, заправленным и настроенным, ставится на подготовленное основание, вводится в работу за день. Фундамент и разрешение на строительство не требуются — по ГОСТ 22853-86 это мобильное инвентарное здание, поставляется как оборудование.

Задачу, под которую обычно берут рефконтейнер, изделие контейнерного типа закрывает тем же способом: те же длина и ширина, та же перевозка обычным тралом, та же установка без стройки. Разница в происхождении. Морской рефрижератор приходит с рейсов и с наработкой компрессора, которую никто не назовёт; здесь холодильная машина новая, камера собрана под наш режим, а на изделие есть паспорт, протокол ПСИ и гарантия. Габарит по высоте у нас свой — 2800 мм, это не контейнерные 2591.

Режим 0…+8 °C — хранение при плюсовой температуре без риска подморозить продукт. Точность поддержания уставки ±0,5 °C: это не запас, а необходимость. Картофель подмерзает при −1,2 °C, капуста и морковь при −1,6 °C, лук при −1,78 °C, яблоко при −2 °C. Провал на пару градусов — это испорченная партия, а не «чуть холоднее».

Кому подходит

  • Сельское хозяйство и переработка — приёмка и подработка урожая, буферное хранение до отгрузки.
  • Торговля и общепит — расширение холодильных мощностей без стройки, сезонный склад.
  • Вахтовые посёлки и месторождения — хранение продовольствия там, где капитального склада нет.
  • Медицина и фармацевтика — холодовая цепь на удалённых объектах: регистратор температуры с энергонезависимым журналом входит в базовую комплектацию.
  • Госзакупки — изделие с паспортом, протоколом ПСИ и декларациями ТР ТС.

Что хранят

Овощи и фруктыв ящиках на паллетах
Молочная продукция+2…+6 °C
Напиткиохлаждённый склад
Медикаментывакцины, реактивы
Пробыобразцы для контроля
Цветыпосадочный материал

Преимущества

Вентилируемый пол: воздух под каждой паллетой

Гнутый С-профиль под всей площадью груза, кассеты вынимаются на мойку. Возврат воздуха идёт под штабелем, а не между рядами — поэтому ряды стоят вплотную и место не теряется.

Дренаж с греющим кабелем по всей длине

Сифон стоит в тёплом машинном отделении, трубка обогревается до вывода наружу. Замёрзший дренаж — самый частый зимний отказ холодильной камеры: вода идёт на пол. Здесь обогрев дренажа стоит в базовой поставке, а не услугой по запросу.

Вход в камеру прямой, тамбур не нужен

Машинное отделение 750 мм в противоположном торце и с камерой не сообщается. У переделанного контейнера ворота с одного торца и оборудование стоит у единственного проёма — оттуда и берётся тамбур, который съедает два паллетоместа.

В базе то, что рынок продаёт отдельно

ПВХ-завеса, освещение камеры и аварийный светильник, пожарная сигнализация машинного отделения с резервным аккумулятором, огнетушитель, регистратор температуры с энергонезависимым журналом, светозвуковая аварийная сигнализация. Всё это входит в цену изделия, а не добавляется строками к счёту.

Сигнализация «человек в камере» по СП 109 п. 5.29

Кнопка внутри, механизм аварийного открывания двери изнутри, оповещатель снаружи над проёмом. Вывод сигнала на пост с круглосуточным персоналом — опция удалённого мониторинга.

Оттайка воздухом камеры, без ТЭНов

Для режима хранения нагреватель не нужен: иней снимается воздухом камеры в паузе цикла. Нет ТЭНа — нет и теплопритока, который тот же компрессор потом снимает обратно.

Режим 0…+8 °C, точность ±0,5 °C

Двухрежимная автоматика: холод и обогрев на одну уставку, между ними зона нечувствительности. Удержание проверяется на приёмо-сдаточных испытаниях каждого изделия.

Технические характеристики
