Хранилище заводской готовности для поверхностного склада взрывчатых материалов. Конструкция выполнена по требованиям ФНП № 494 к хранилищу; соответствие склада в целом подтверждает его проект.
КП откроется в окне печати — там выберите «Сохранить как PDF».
Конструкция модуля собрана по Федеральным нормам и правилам «Правила безопасности при производстве, хранении и применении взрывчатых материалов промышленного назначения» (приказ Ростехнадзора № 494 от 03.12.2020 в действующей редакции). Склад ВМ создаётся по проекту заказчика — модуль закрывает требования к самому хранилищу.
| Пункт ФНП № 494 | Что требует норма | Как сделано в модуле |
|---|---|---|
| п. 425, 431 | ВМ разных групп совместимости — в отдельных хранилищах или помещениях; аммиачная селитра — в отдельных хранилищах | Три исполнения отдельными модулями: ВВ, средства инициирования, аммиачная селитра |
| п. 464 | Тамбур 2 × 2 м из несгораемых материалов; две двустворчатые двери наружу: наружная сплошная, обитая кровельной сталью, вторая — решётчатая | Тамбур 2000 мм на всех длинах, перегородка — сэндвич-панель с базальтовой ватой; двери ровно по тексту пункта |
| п. 452 | Раскупорка и выдача — в тамбурах; хранение ВМ в них запрещено | Столы для работ с ВМ и резки шнуров — в тамбуре; мест хранения в тамбуре нет |
| п. 456 | Стол для выдачи детонаторов — с закраинами, полупроводящая резина ≥ 3 мм, ≤ 10⁵ Ом/м, заземлитель ≤ 100 Ом | В исполнении СИ — стол из нержавеющей стали AISI 304 с бортом, полупроводящей пластиной и заземлением; в исполнении ВВ стол без пластины: операции с СИ там не ведутся [п. 425] |
| п. 435, 463 | Полы ровные, без щелей; стены побелены или покрашены | Фибробетон 50 мм с эпоксидным покрытием, заведённым на стену; стены — окрашенная сталь панелей, стыки загерметизированы |
| п. 436–437 | Стеллажи — 20 см от стен, 10 см от пола, доски с промежутками до 3 см; проход ≥ 1 м | Металлический каркас, полки из строганой доски 40 мм с огнебиозащитой, проход ≈ 1,4 м (АС — штабели на поддонах, проход ≈ 1 м) |
| п. 457 | Входы запираются на замок и опломбируются или опечатываются | Замок, проушины под навесной замок и пломбировочные устройства на каждой двери |
| п. 458 | Естественное проветривание, защита от проникновения осадков | Шахты Ø 150 с дефлекторами и приточные решётки — количество по расчёту на длину |
| п. 459, 474–477 | Рабочее и аварийное освещение; щиты и выключатели — снаружи; кабель в оболочке, не распространяющей горение | Светильники Ex, аварийный светильник с аккумулятором; щит и выключатель IP65 снаружи; ВВГнг(А)-LS в стальной трубе |
| п. 478 | Охранная и пожарная сигнализация — по проекту склада | Поставка опцией: охранная сигнализация с извещателями Ex; пожарная сигнализация с автоматическим пуском — по проекту |
Три отдельных исполнения: для взрывчатых веществ (ВВ), для средств инициирования (СИ) и для аммиачной селитры — по п. 425 и 431 ФНП № 494 ВМ разных групп совместимости и селитру хранят в отдельных хранилищах. Для склада ВВ + СИ поставляется комплект из двух модулей, расстояние между ними — по проекту склада.
Да. Склад взрывчатых материалов создаётся по проекту заказчика, а модуль МХ-ВМ закрывает требования ФНП № 494 к самому хранилищу. Взрывчатые вещества (ВВ), средства инициирования и аммиачную селитру по п. 425 и 431 хранят в отдельных хранилищах — для этого есть три исполнения модуля; для склада ВВ + СИ поставляется комплект из двух модулей, расстояние между ними — по проекту склада.
Длина модуля 6, 9 или 12 м при ширине 2440 мм: площадь хранилища 8,3 м², 15,0 м² и 21,7 м² соответственно. Во всех исполнениях есть тамбур 2 × 2 м для раскупорки и выдачи — хранить ВМ в нём нельзя (п. 452).
Конструкция хранилища выполнена по требованиям ФНП «Правила безопасности при производстве, хранении и применении взрывчатых материалов промышленного назначения» (приказ Ростехнадзора № 494): тамбур и две двустворчатые двери наружу, полы и стены без щелей, стеллажи с отступами от стен и пола, освещение Ex со щитом снаружи. Соответствие склада ВМ в целом подтверждает его проект — модуль закрывает требования к самому хранилищу.
В базовой комплектации — модули порошкового пожаротушения «Буран-8взрН» с прибором пуска и табло: защищают тару и конструкции. Пожарная сигнализация с автоматическим пуском и охранная сигнализация поставляются опциями по проекту склада.
Цена базовой комплектации с НДС 22 %: для ВВ — 2 936 000 ₽ (6 м), 3 618 000 ₽ (9 м), 4 437 000 ₽ (12 м); для СИ — от 2 917 000 ₽; для аммиачной селитры — от 2 560 000 ₽. Стоимость с опциями считается в конфигураторе выше. Доставка и работы на площадке в цену не входят.
Да, УРМКС «Сфера» — производитель: собственное производство с 2005 года, своё конструкторское бюро, площадки в Челябинске и Серпухове, поставки в Казахстан, Азербайджан и другие страны СНГ. Предварительное КП собирается в конфигураторе на этой странице, твёрдую цену со сроком действия 30 дней выставляем по опросному листу и проекту склада.
Паспорт на каждое исполнение, руководство по эксплуатации, технические условия и исходные данные для проектирования склада — их можно скачать на этой странице. Твёрдую цену со сроком действия 30 дней выставляем по опросному листу и проекту склада.
Оставьте телефон или e-mail — менеджер уточнит, какие ВМ и в каком объёме вы храните, есть ли проект склада и где будет стоять модуль, подберёт длину и исполнение и пришлёт КП с ценой и сроком изготовления.
| № | Наименование | Кол-во | Стоимость, ₽ |
|---|
| Предмет предложения | Изготовление и поставка изделия в заводской готовности |
| Срок изготовления | 55 рабочих дней с даты поступления аванса, из них 15 — на разработку конструкторской документации; срок увеличен против обычных 45: бетонный пол выдерживается 28 суток до нанесения покрытия |
| Срок действия предложения | 30 календарных дней с даты выпуска |
| Стоимость указана | с НДС 22 % |
| Гарантия | 12 месяцев с даты подписания УПД. На покупные комплектующие и оборудование — гарантия их изготовителей по их технической документации. Сохраняется при соблюдении руководства по эксплуатации и не распространяется на механические повреждения после приёмки, установку на неподготовленное основание, самостоятельный ремонт и изменение конструкции без согласования с изготовителем |

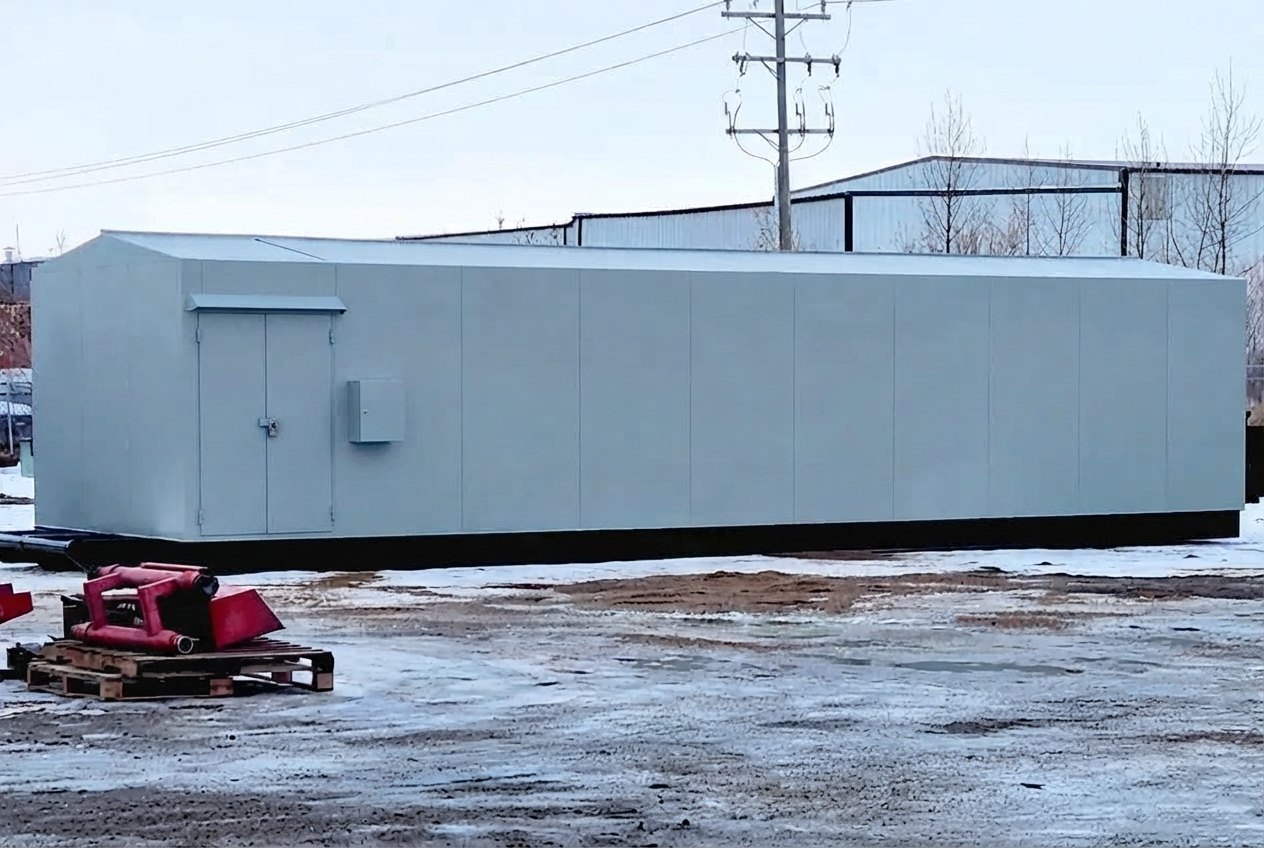

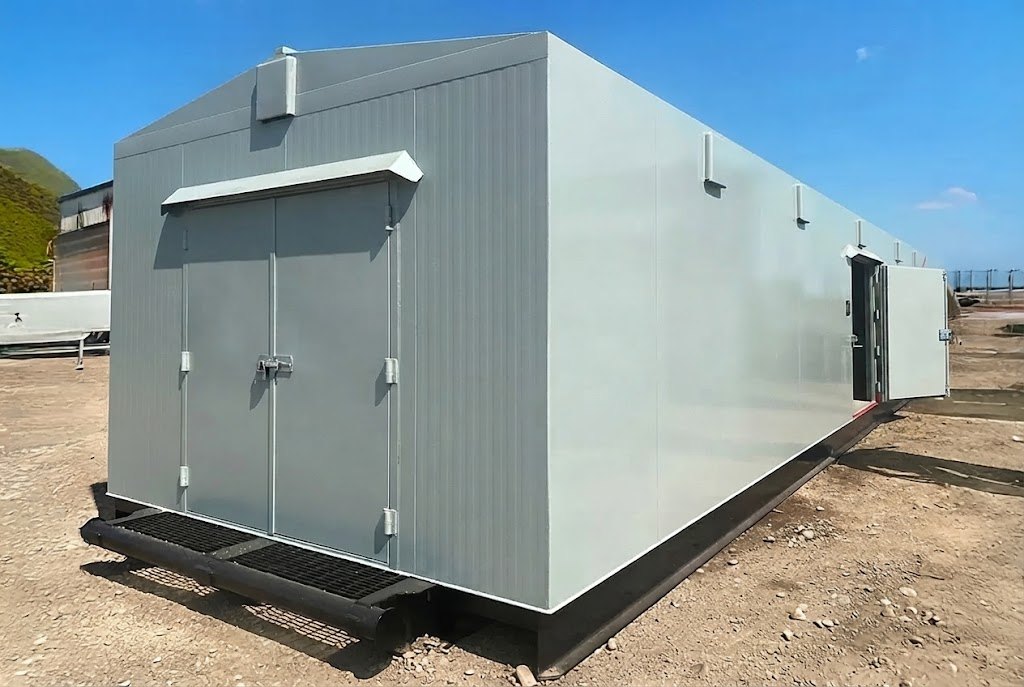

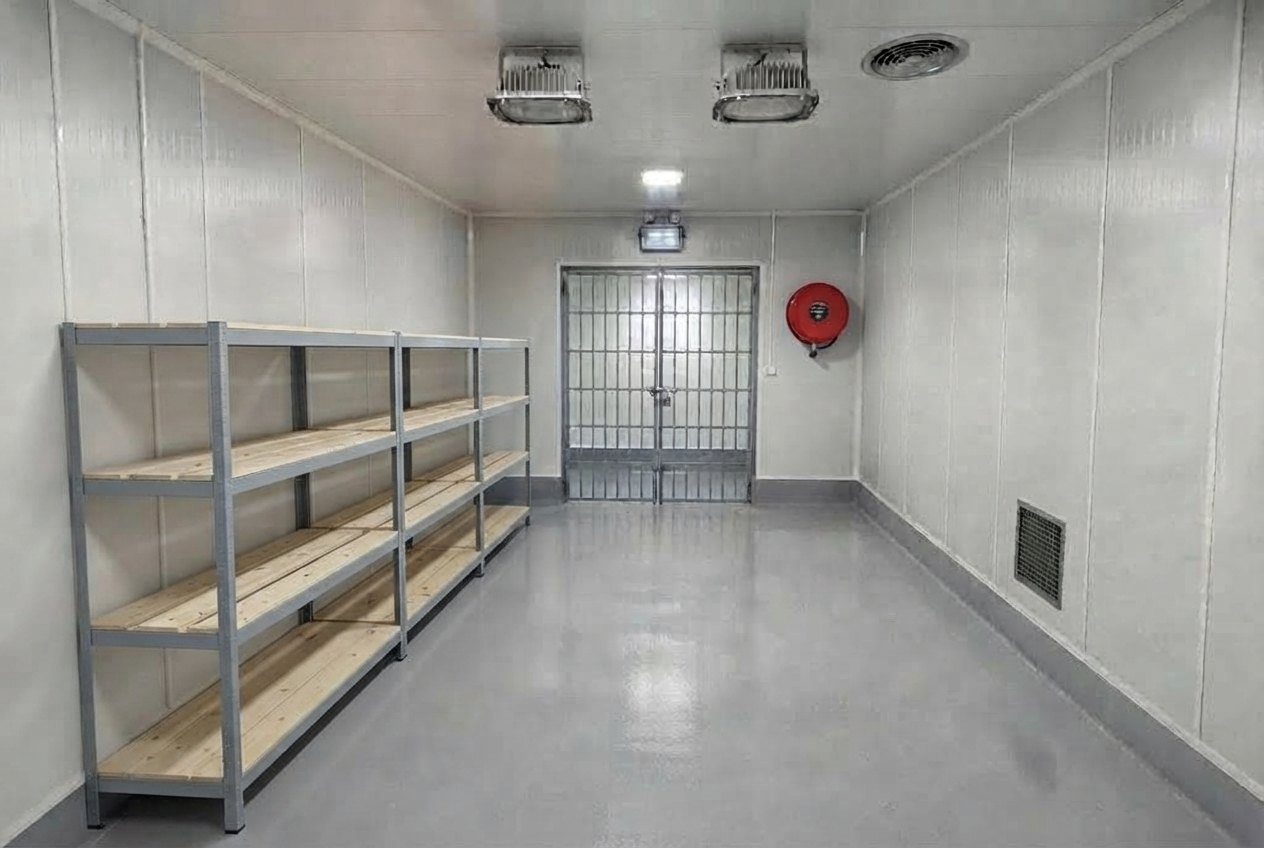

Модуль с тамбуром 2 × 2 м для раскупорки и выдачи и двумя двустворчатыми дверями, открывающимися наружу, — по ФНП № 494 п. 464. Стены и кровля — сэндвич-панели с негорючей базальтовой ватой, стыки загерметизированы, внутренняя поверхность гладкая, без щелей; пол — фибробетон с эпоксидным обеспыливающим покрытием. Модули порошкового пожаротушения во взрывозащищённом исполнении с прибором пуска — в базе. Поставляется одним блоком, системы смонтированы и проверены на заводе.
| Длина | Габарит, мм | Хранилище в чистоте, мм | Площадь / объём | Масса | Размещение ВВ / СИ / АС |
|---|---|---|---|---|---|
| 6,0 м | 6 000 × 2 440 × 2 700 | 3 700 × 2 240 | 8,3 м² / 20,3 м³ | ≈ 5,5 т | 2 секции стеллажа / 1 секция + 2 шкафа / 2 поддона |
| 9,0 м | 9 000 × 2 440 × 2 700 | 6 700 × 2 240 | 15,0 м² / 36,8 м³ | ≈ 7,8 т | 4 секции / 3 секции + 2 шкафа / 4 поддона |
| 12,0 м | 12 000 × 2 440 × 2 700 | 9 700 × 2 240 | 21,7 м² / 53,2 м³ | ≈ 10,1 т | 6 секций / 5 секций + 2 шкафа / 7 поддонов |
Тамбур 2 000 × 2 240 мм — одинаковый на всех длинах. Высота в чистоте ≈ 2 450 мм (с кровлей 150 мм — ≈ 2 400). Ширина 2 440 мм — перевозка без спецразрешения.
Масса — расчётная по спецификации изделия, допуск ± 5 %; исполнение АС легче на 0,3–0,8 т. Около 30 % массы — бетонный пол. Основание должно держать не менее 0,65 т/м² по пятну изделия; кран — от 8 т для 6 м, от 12 т для 9 м, от 16 т для 12 м по полезной грузоподъёмности на рабочем вылете. Подъём — только за четыре верхних угла и без груза; схема строповки и допустимые нагрузки — в паспорте изделия.
ВМ разных групп совместимости хранятся раздельно — в отдельных хранилищах или помещениях, аммиачная селитра — в отдельных хранилищах (ФНП № 494 пп. 425, 431).
| Пункт | Что требует норма | Как сделано |
|---|---|---|
| п. 464 | Тамбур 2 × 2 м; две двустворчатые двери наружу: наружная сплошная, обитая кровельной сталью, вторая — решётчатая | Ровно по тексту пункта |
| п. 452 | Раскупорка и выдача — в тамбурах; хранение там запрещено | Столы — в тамбуре, мест хранения в тамбуре нет |
| п. 456 | Стол для детонаторов с закраинами, полупроводящая резина ≥ 3 мм, заземлитель ≤ 100 Ом | В исполнении СИ — стол AISI 304 с бортом, полупроводящей пластиной и заземлением; в ВВ стол без пластины, выдача СИ там не ведётся |
| п. 435, 463 | Полы без щелей; стены побелены или покрашены | Бетон с эпоксидным покрытием; окрашенная сталь, стыки загерметизированы |
| п. 436–437 | Стеллажи 20 см от стен, доски с промежутками до 3 см, проход ≥ 1 м | Полки из доски 40 мм с огнебиозащитой, проход ≈ 1,4 м |
| п. 458 | Естественное проветривание | Шахты с дефлекторами и решётки по расчёту |
| п. 459, 474–477 | Рабочее и аварийное освещение; щиты и выключатели снаружи | Светильники Ex; щит и выключатель IP65 снаружи |
У1 по ГОСТ 15150-69 — от минус 45 до плюс 40 °C. Забайкальский край, Чукотка, ЯНАО — кровля 150 мм. Для районов с расчётной температурой ниже минус 45 °C — исполнение УХЛ1, состав и стоимость по опросному листу.
Предмет — изготовление и поставка в заводской готовности. Срок изготовления — 55 рабочих дней с даты аванса, из них 15 на конструкторскую документацию. Срок больше обычных 45 дней из-за бетонного пола: перед нанесением обеспыливающего покрытия бетон выдерживается 28 суток. Доставка, установка на площадке, подключение и пусконаладка в стоимость не входят и оговариваются отдельно.
С изделием передаются паспорт и руководство по эксплуатации (ГОСТ 2.601-2019 и ГОСТ 2.610-2019) с массой, допустимыми нагрузками, схемой опирания и строповки, точками заземления; протоколы приёмо-сдаточных испытаний; копии сертификатов на взрывозащищённое оборудование и приборы пожарной автоматики. Паспорт склада ВМ оформляет эксплуатирующая организация.
