Хранение, подогрев и подача дизельного топлива на горелку котла — одним блоком заводской готовности. В утеплённом контейнере — ёмкость, рабочий и резервный насосы и подогрев топлива теплоносителем. Три объёма — 5 м³, 8,4 м³ и 16 м³; ёмкость поставим любую, которая помещается в корпус.
| Модуль | Запас ДТ | Аварийное топливо, 3 сут | Основное топливо, 5 сут |
|---|---|---|---|
| КХТ-5 | 5 м³ | котельная до 0,6 МВт | нужно не менее двух резервуаров |
| КХТ-8 | 8,4 м³ | до 1,0 МВт | нужно не менее двух резервуаров |
| КХТ-16 | 16 м³, 2 ёмкости | до 2,0 МВт | до 1,2 МВт |
Запас — по СП 89.13330, табл. 13.1; для основного топлива — не менее двух резервуаров (п. 13.46), поэтому в КХТ-16 две ёмкости — каждая в своём отсеке. Мощность котельной — оценка при круглосуточной работе на полной нагрузке (теплота сгорания 42,6 МДж/кг, плотность 0,84 кг/л, КПД котла 92 %): 1 МВт ≈ 2,6 м³ топлива в сутки. Точный запас — по расходу ваших горелок.
Нажмите «Скачать предварительное КП» и оставьте контакты — менеджер получит выбранную комплектацию, подтвердит цену и пришлёт твёрдое КП.
3D-модель загружается…
Склад топлива котельной проектируется вместе с котельной. Модуль закрывает требования к самому складу: хранению, подогреву и подаче топлива. Расстояния до зданий и наружные сети определяет проект площадки.
| Норма | Что требует | Как сделано в модуле |
|---|---|---|
| СП 89.13330, табл. 13.1 | Запас жидкого топлива: основного при доставке автотранспортом — на 5 суток, аварийного — на 3 суток | Три объёма в одном корпусе — 5 м³, 8,4 м³ и 16 м³ |
| СП 89.13330, п. 13.46 | Для основного жидкого топлива — не менее двух резервуаров | КХТ-16 — две ёмкости по 8,0 м³, каждая в своём отсеке; насосы забирают топливо из любой через коллектор с кранами |
| СП 89.13330, п. 13.51 | Температура лёгкого нефтяного топлива (дизельного) в месте отбора — не ниже +10 °C | Регистр в ёмкости от электрокотла (в КХТ-16 — в каждой ёмкости), температура поддерживается автоматикой по датчику в ёмкости |
| СП 89.13330, п. 13.64 | Насосов подачи топлива — не менее двух, один резервный | Два шестерённых насоса во взрывозащищённом исполнении, автоматическое переключение на резервный |
| СП 89.13330, п. 13.65 | Фильтры грубой очистки до насосов и тонкой очистки — не менее двух каждого назначения, один резервный | Два фильтра грубой очистки на всасывании и два тонкой очистки на напоре, каждая пара с переключением кранами: один в работе, второй в резерве |
| ФНП № 529, п. 83; СП 155.13130 | Приборы контроля и защиты резервуара при наполнении; защита от переполнения при наливе | Ограничитель налива — поплавковый отсечной клапан КОП Ду50 в линии заправки каждой ёмкости, сигнализатор предельного уровня в автоматике |
| ГОСТ 305-2013, п. 7.4 | Дизельное топливо — легковоспламеняющаяся жидкость | Ёмкостной отсек — взрывоопасная зона класса 2: насосы, вентилятор, приточный клапан, светильники и датчики в нём — во взрывозащищённом исполнении |
| СП 155.13130, разд. 8 | Хранение ЛВЖ в специальном помещении: отдельный выход наружу, объём в помещении ограничен (табл. 11) | Модуль — расходный склад в специальном помещении: у ёмкостного отсека свой вход снаружи. КХТ-16 — две ёмкости по 8 м³ в отдельных отсеках за противопожарной перегородкой 1-го типа (EI 45) |
| СП 155.13130, п. 8.8 | Пороги (с пандусами) высотой 0,15 м в дверных проёмах противопожарных перегородок помещений хранения — удержание пролива | Тот же принцип: борт поддона и порог двери ёмкостного отсека — 150 мм |
| СП 155.13130, п. 8.10 | ЛВЖ более 1 м³ в помещении — аварийный слив в подземную ёмкость или откачка; трубопровод не менее 100 мм, задвижки снаружи | Во всех трёх — аварийный слив Ду100 от каждой ёмкости, кран снаружи модуля; подземная ёмкость — заказчика |
| СП 89.13330, п. 13.70 | Быстродействующий запорный клапан на вводе топлива в котельную закрывается по сигналу пожарной сигнализации и при отключении питания | Модуль выдаёт в котельную отдельный сухой контакт «Пожар» (и обобщённый «Авария»); по «Пожар» останавливаются насосы подачи, отключаются котёл и вентиляция |
Обозначения: Ex — взрывозащищённое исполнение; Ду — условный проход трубы или арматуры, мм; зона класса 2 — взрывоопасная зона по ГОСТ 31610.10-1, где горючая смесь возможна только при аварии; EI 45 — противопожарная перегородка с пределом огнестойкости 45 мин; У1 — климатическое исполнение по ГОСТ 15150 для умеренного климата, наружная установка; КОП — поплавковый отсечной клапан (ограничитель налива); СМДК — совмещённый дыхательный клапан; МС-50 — муфта для присоединения рукава автоцистерны.
| Основание | Железобетонная плита под модуль 6000, 8280 или 12 000 × 2320 мм; расстояния до зданий и котельной — по проекту площадки (СП 155.13130) |
| Электропитание | Кабель 3 × 400 В, 50 Гц до щита модуля; вводной автомат в щите — 40, 63 или 100 А (КХТ-5 / 8 / 16) |
| Топливо в котельную | Трубопроводы подачи и возврата от выводов Ду25 в заправочной нише до горелок — утеплённые, с греющим кабелем (топливо греется только в модуле); быстродействующий запорный клапан на вводе в котельную — в её проекте, закрывается по сигналу «Пожар» от модуля (СП 89.13330, п. 13.70) |
| Аварийный слив | Подземная ёмкость аварийного слива — не менее 30 % суммарного объёма и не менее объёма наибольшей ёмкости, не ближе 1 м от стен без проёмов и 5 м от стен с проёмами (СП 155.13130, п. 8.10); трубопровод к ней от выхода Ду100 с краном |
| Сигналы | «Пожар» и обобщённый «Авария» — два сухих контакта в шкафу автоматики модуля; линии до клапана на вводе и до диспетчерской котельной |
| Топливо | Дизельное топливо по ГОСТ 305 для заправки, марка по сезону |
| Заземление | Наружный контур — к двум выводам на раме модуля |
По СП 89.13330 (табл. 13.1) запас основного топлива при доставке автотранспортом — на 5 суток, аварийного — на 3 суток. Ориентир при круглосуточной работе на полной нагрузке: КХТ-5 (5 м³) — аварийное топливо для котельной до 0,6 МВт, КХТ-8 (8,4 м³) — до 1,0 МВт, КХТ-16 (16 м³, две ёмкости) — аварийное до 2,0 МВт или основное до 1,2 МВт. Точный запас считаем по расходу ваших горелок.
Базовая комплектация с НДС: КХТ-5 — 4 613 000 ₽, КХТ-8 — 5 348 000 ₽, КХТ-16 — 7 922 000 ₽. Это ориентир по типовой комплектации; твёрдая цена со сроком действия 30 дней — по опросному листу. Доставка и работы на площадке в цену не входят.

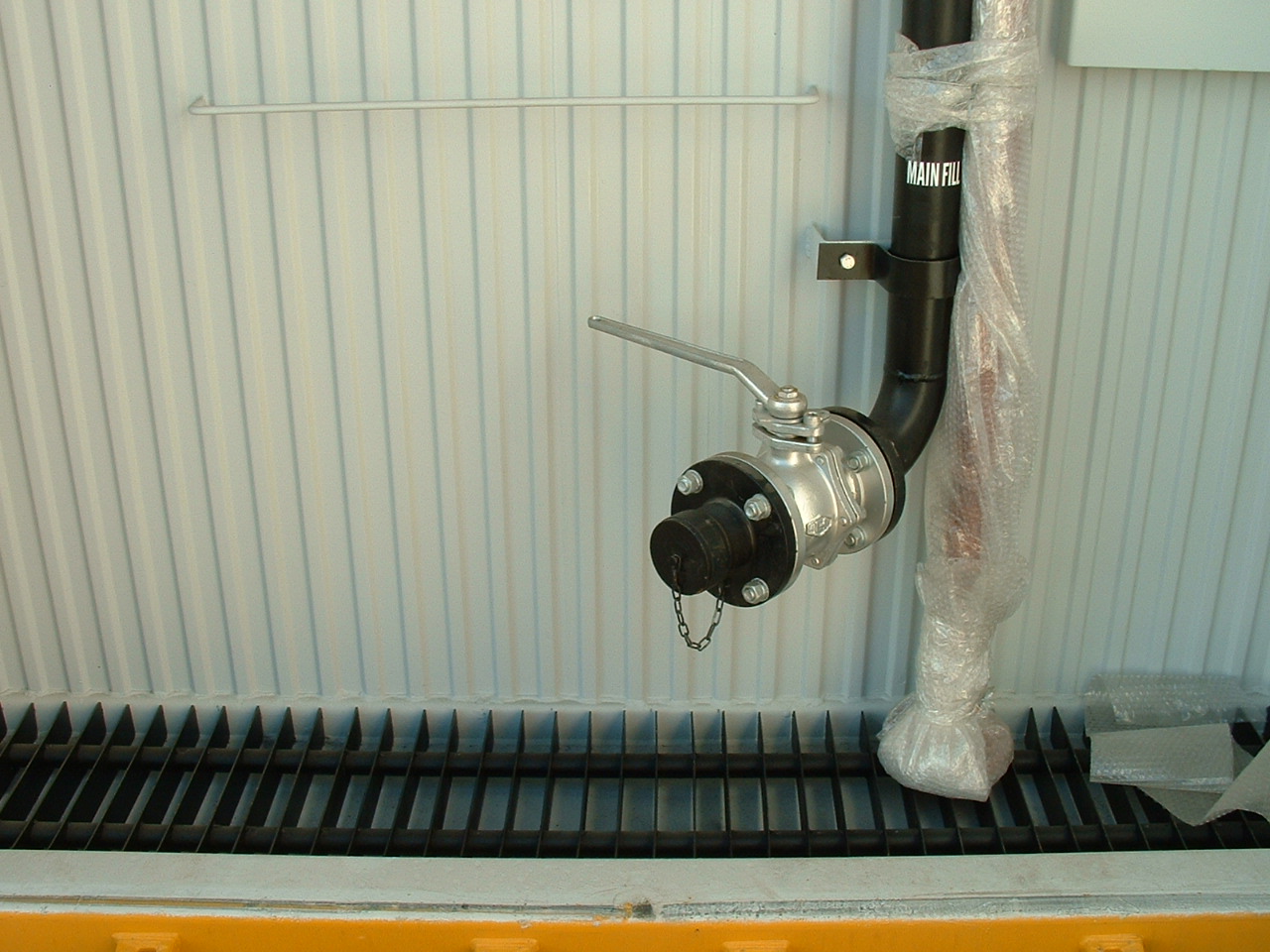

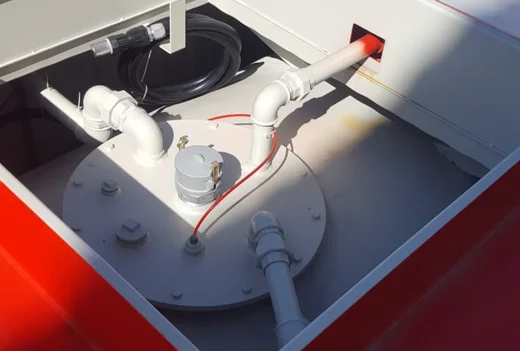

Утеплённый контейнер с ёмкостным и приборным отсеками, стальная ёмкость с люком-лазом, поддон с бортом 150 мм и аварийным сливом Ду100, подогрев топлива до +10 °C, два шестерённых насоса Ex (рабочий и резервный), фильтры грубой и тонкой очистки, заправочная ниша с ограничителем налива, дыхательный клапан с огнепреградителем, автоматика, вентиляция Ex, пожарная сигнализация и порошковое пожаротушение каждого отсека.

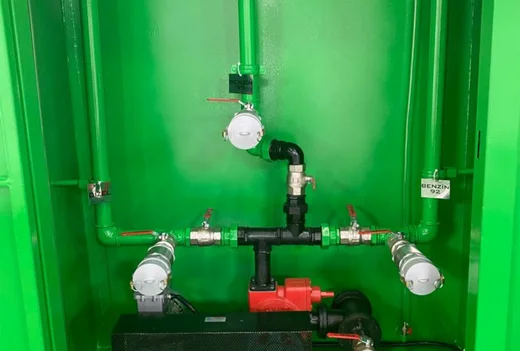

Для основного жидкого топлива СП 89.13330 (п. 13.46) требует не менее двух резервуаров. Поэтому в КХТ-16 две ёмкости по 8 м³, каждая в своём отсеке, а насосы забирают топливо из любой через коллектор с кранами.
По СП 89.13330 (п. 13.51) температура дизельного топлива в месте отбора должна быть не ниже +10 °C. В модуле регистр в ёмкости греется от электрокотла, температуру держит автоматика по датчику; трубопроводы до котельной — утеплённые, с греющим кабелем.
Железобетонную плиту под модуль, кабель 3 × 400 В до щита, трубопроводы подачи и возврата топлива до горелок, подземную ёмкость аварийного слива и линии сигналов «Пожар» и «Авария» в котельную. Расстояния до зданий и котельной определяет проект площадки.
Оставьте телефон или e-mail — менеджер уточнит мощность котельной, марку горелок и назначение топлива (основное или аварийное), подберёт объём и пришлёт КП со сроком изготовления.
| № | Наименование | Кол-во | Стоимость, ₽ |
|---|
| Предмет предложения | Изготовление и поставка изделия в заводской готовности |
| Срок изготовления | 45 рабочих дней с даты поступления аванса, из них 15 — на разработку конструкторской документации |
| Срок действия предложения | 30 календарных дней с даты выпуска |
| Стоимость указана | с НДС 22 % |
| Гарантия | 12 месяцев с даты подписания УПД. На покупные комплектующие и оборудование — гарантия их изготовителей по их технической документации. Сохраняется при соблюдении руководства по эксплуатации и не распространяется на механические повреждения после приёмки, установку на неподготовленное основание, самостоятельный ремонт и изменение конструкции без согласования с изготовителем |

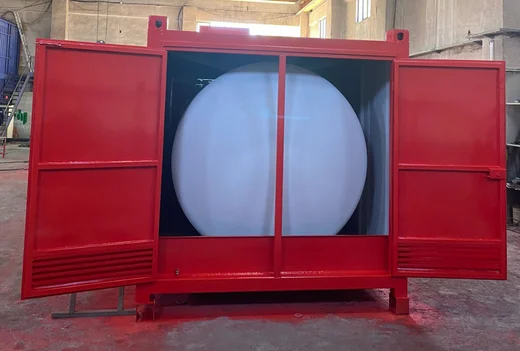

Утеплённый контейнер шириной 2320 мм: ёмкостной и приборный отсеки (в КХТ-16 — два ёмкостных за противопожарной перегородкой). В ёмкостном — стальная ёмкость в поддоне и два шестерённых насоса подачи во взрывозащищённом исполнении; в приборном — электрокотёл подогрева топлива, щит и шкаф автоматики. Топливо греет теплоноситель в регистре внутри ёмкости — до +10 °C в месте отбора. Пожарная сигнализация и порошковое пожаротушение каждого отсека — в базе. Поставляется одним блоком, системы смонтированы и проверены на заводе.
| Модуль | Габарит в плане, мм | Ёмкость, мм | Полезный объём | Котёл подогрева | Аварийное топливо, 3 сут | Основное топливо, 5 сут |
|---|---|---|---|---|---|---|
| КХТ-5 | 6000 × 2320 | 2400 × 1600 × 1600 | 5 м³ | 15 кВт | котельная до 0,6 МВт | — (нужно не менее двух резервуаров) |
| КХТ-8 | 8280 × 2320 | 4000 × 1600 × 1600 | 8,4 м³ | 24 кВт | до 1,0 МВт | — (нужно не менее двух резервуаров) |
| КХТ-16 | 12 000 × 2320 | 2 × (3800 × 1600 × 1600) | 2 × 8,0 м³ | 45 кВт | до 2,0 МВт | до 1,2 МВт |
Другой объём — по опросному листу. Запас — по СП 89.13330, табл. 13.1; для основного топлива — не менее двух резервуаров (п. 13.46), поэтому в КХТ-16 две ёмкости. Мощность котельной — оценка при круглосуточной работе на полной нагрузке (теплота сгорания 42,6 МДж/кг, плотность 0,84 кг/л, КПД котла 92 %): 1 МВт ≈ 2,6 м³ топлива в сутки. Котёл подогрева подобран так, чтобы разогрев с минус 40 до плюс 10 °C во всех трёх модулях шёл 8–9 часов. Аварийный слив Ду100 — во всех трёх (СП 155.13130, п. 8.10).
| Полезный объём | 5 / 8,4 / 16 м³ (КХТ-16 — две ёмкости по 8 м³ в отдельных отсеках) |
| Температура топлива в месте отбора | не ниже +10 °C |
| Подача насосов | 1,6 м³/ч, горелка до 3 МВт |
| Электропитание | 3 × 400 В, 50 Гц; при разогреве до 19 / 28 / 50 кВт |
| Климатическое исполнение | У1 по ГОСТ 15150-69; модуль рассчитан на эксплуатацию при температуре наружного воздуха до минус 40 °C |

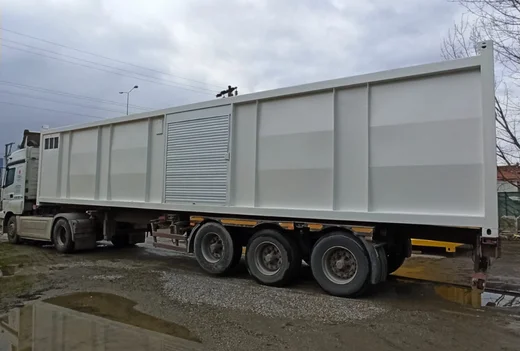

| Транспортировка | ширина 2320 мм — без специального разрешения |
Предмет — изготовление и поставка в заводской готовности. Срок изготовления — 45 рабочих дней с даты аванса, из них 15 на конструкторскую документацию. Доставка, установка на площадке, подключение и пусконаладка в стоимость не входят и оговариваются отдельно.
Соберите конфигурацию на сайте и нажмите «Скачать предварительное КП» — или напишите на mail@urmks.ru: мощность котельной и горелки, назначение топлива — основное или аварийное, где будет стоять модуль.
