Хранение легковоспламеняющихся жидкостей, ГСМ и горючих материалов в заводской таре — бочках, канистрах, на гружёных поддонах. Операции налива, слива и переливания внутри изделия не предусмотрены: под них нужен другой проект и другая категория помещения.
КП откроется в окне печати — там выберите «Сохранить как PDF».
Шкала шире экрана — прокрутите её вправо.
Подбор носит рекомендательный характер. Окончательное исполнение определяется по паспортам безопасности ваших жидкостей, а категорию помещения устанавливает проектировщик расчётом по СП 12.13130.2009 — она зависит и от количества жидкости. Нажмите на жидкость, чтобы конфигуратор переключился на нужное исполнение; после 80 °С масштаб шкалы сжат.
Три рабочие схемы: две основные — под торцевую дверь и под двери сбоку, третья под опцию «Стеллажи складские». Планы показаны для СЛ-6,0; на других длинах меняется число мест и секций, принцип тот же. Расстановка в конфигураторе выше считается по этим схемам.
Отдельного сертификата на блок-контейнер не существует: в перечень обязательного подтверждения соответствия (ПП РФ № 2425) он не входит. Требования пожарной безопасности обеспечиваются конструкцией изделия и проектом его размещения. Сертифицируется начинка, документы на неё выдают изготовители, и мы собираем их в один пакет. Системы монтируются и испытываются на заводе; пусконаладку на площадке выполняет организация заказчика.

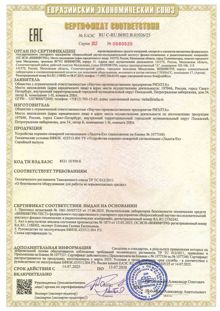

Риэлта «Ладога-Ех»

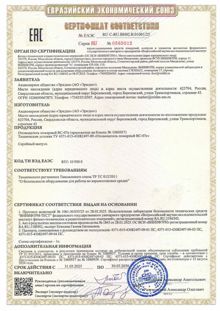

Эридан ВС-07е-Ех

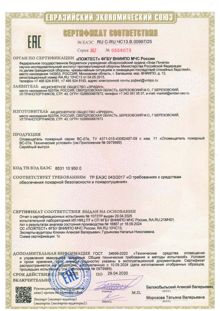

Эридан ВС-07е

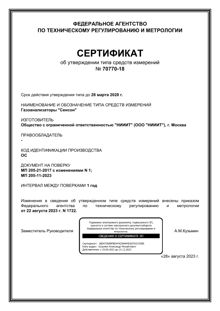

Сенсон

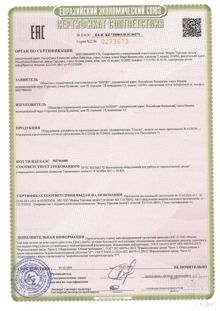

Сенсон

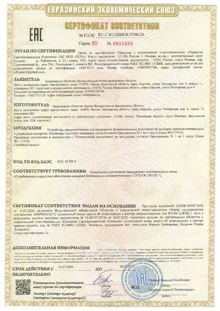

Болид БРИЗ-Exi

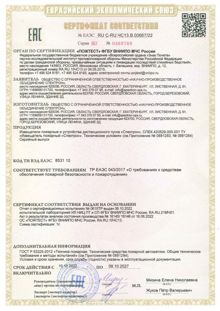

Спектрон УДП

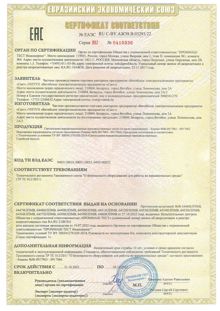

Светильники ДБП

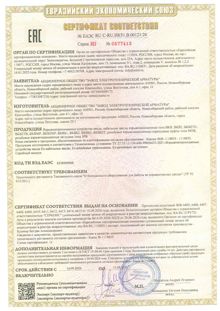

Вводы ЗЭТАНаведите курсор, чтобы рассмотреть документ, щелчок открывает PDF. Документы на остальную комплектацию входят в пакет при поставке.
Оставьте телефон или e-mail — менеджер уточнит задачу, подберёт исполнение и комплектацию и пришлёт КП с ценой и сроком изготовления.
| № | Наименование | Кол-во | Стоимость, ₽ |
|---|
| Предмет предложения | Изготовление и поставка изделия в заводской готовности |
| Срок изготовления | 45 рабочих дней с даты поступления аванса, из них 15 — на разработку конструкторской документации |
| Срок действия предложения | 30 календарных дней с даты выпуска |
| Стоимость указана | с НДС 22 % |
| Гарантия | 12 месяцев с даты подписания УПД. На покупные комплектующие и оборудование — гарантия их изготовителей по их технической документации. Сохраняется при соблюдении руководства по эксплуатации и не распространяется на механические повреждения после приёмки, установку на неподготовленное основание, самостоятельный ремонт и изменение конструкции без согласования с изготовителем |
Отдельно стоящее складское здание для хранения горючих и легковоспламеняющихся жидкостей в заводской таре — бочках, канистрах и еврокубах. Поставляется собранным: пол со сбором пролива, освещение, вентиляция и пожарная сигнализация смонтированы и испытаны на заводе; отопление и пожаротушение поставляются опциями и монтируются там же. На площадке остаётся поставить изделие на основание и подключить электропитание. Переливание и розлив внутри изделия не предусмотрены.
Граница 61 °С установлена ФЗ-123 ст. 2 и отделяет легковоспламеняющиеся жидкости от горючих: она решает, нужна ли взрывозащита. Граница 28 °С делит категории А и Б внутри взрывозащищённого исполнения, на комплектацию изделия это не влияет — класс взрывоопасной зоны в обоих случаях В-Iа.
Исполнение выбирается по температуре вспышки хранимой жидкости: граница 61 °С установлена ФЗ-123 ст. 2. Категорию помещения устанавливает проектировщик расчётом по СП 12.13130.2009 — она зависит и от количества жидкости.
Вместимость дана для бочек 200 л и приведена по схеме размещения: при торцевой двери бочки стоят на полу в два ряда с проходом, при боковых дверях погрузчик ставит гружёные поддоны с улицы сразу на место. Ширина 2440 мм — перевозка без спецразрешения.
* Жёлоб глубже 180 мм не помещается в стандартную раму из швеллера: высота рамы в этом месте увеличивается, решение подтверждается при разработке конструкторской документации.
Отопление у нас разрешённое, а не «как у всех». В складах ЛВЖ и ГСМ электрические обогреватели запрещены двумя независимыми документами: ППР № 1479 п. 293 не допускает электронагревательные приборы в помещениях складов — без привязки к категории и без исключений, а СП 60.13330.2020 табл. Б.1 поз. Б.11 исключает склады категорий А, Б и В1–В4 из помещений, где электрическое отопление разрешено. Взрывозащищённое исполнение прибора запрет не снимает: норма запрещает тип прибора, а не его маркировку.

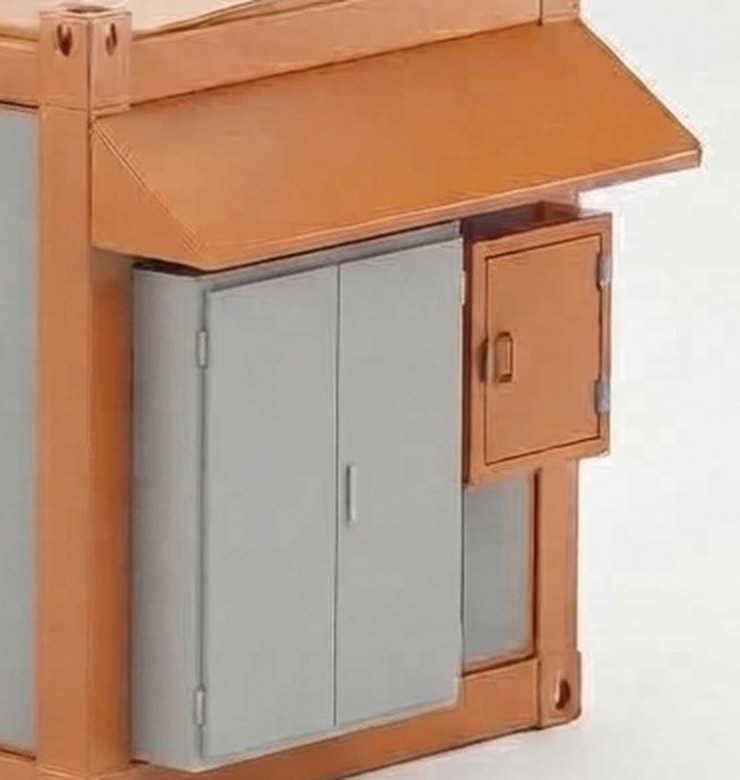

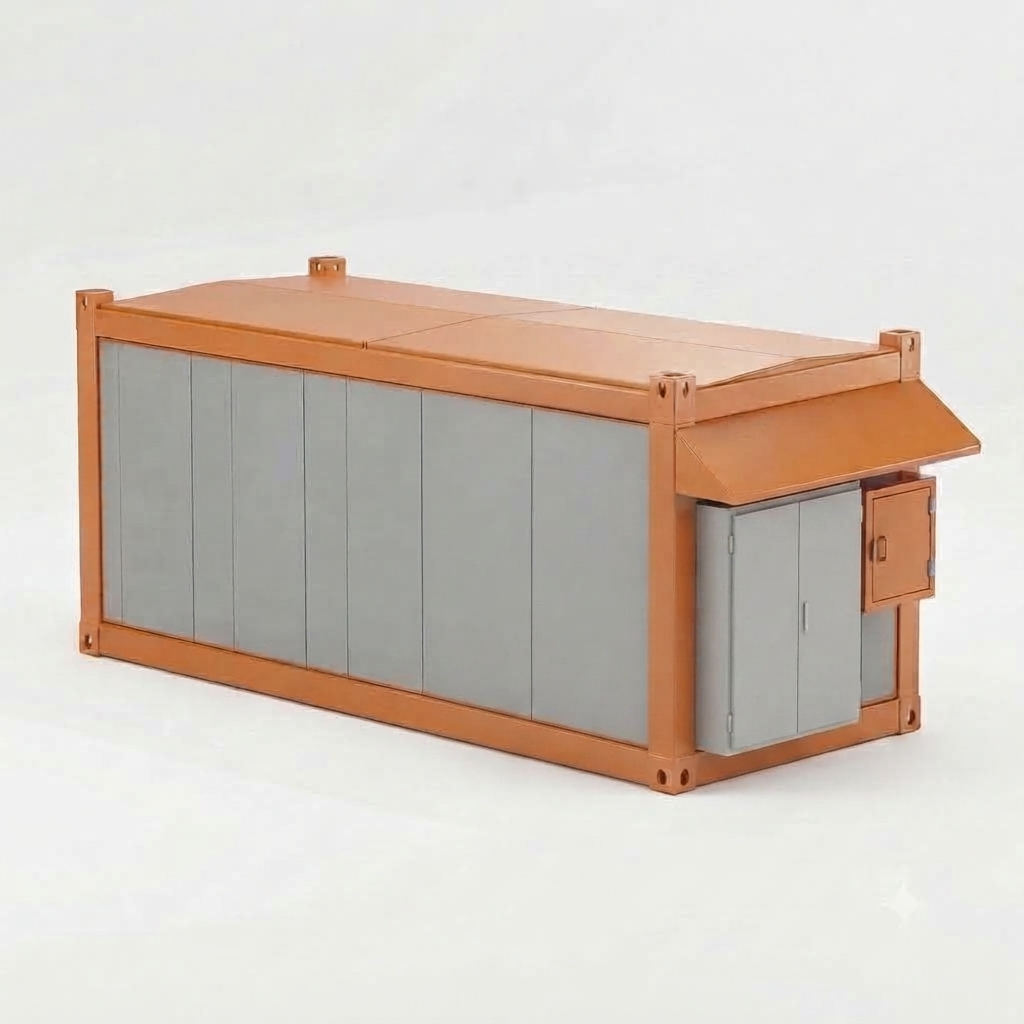

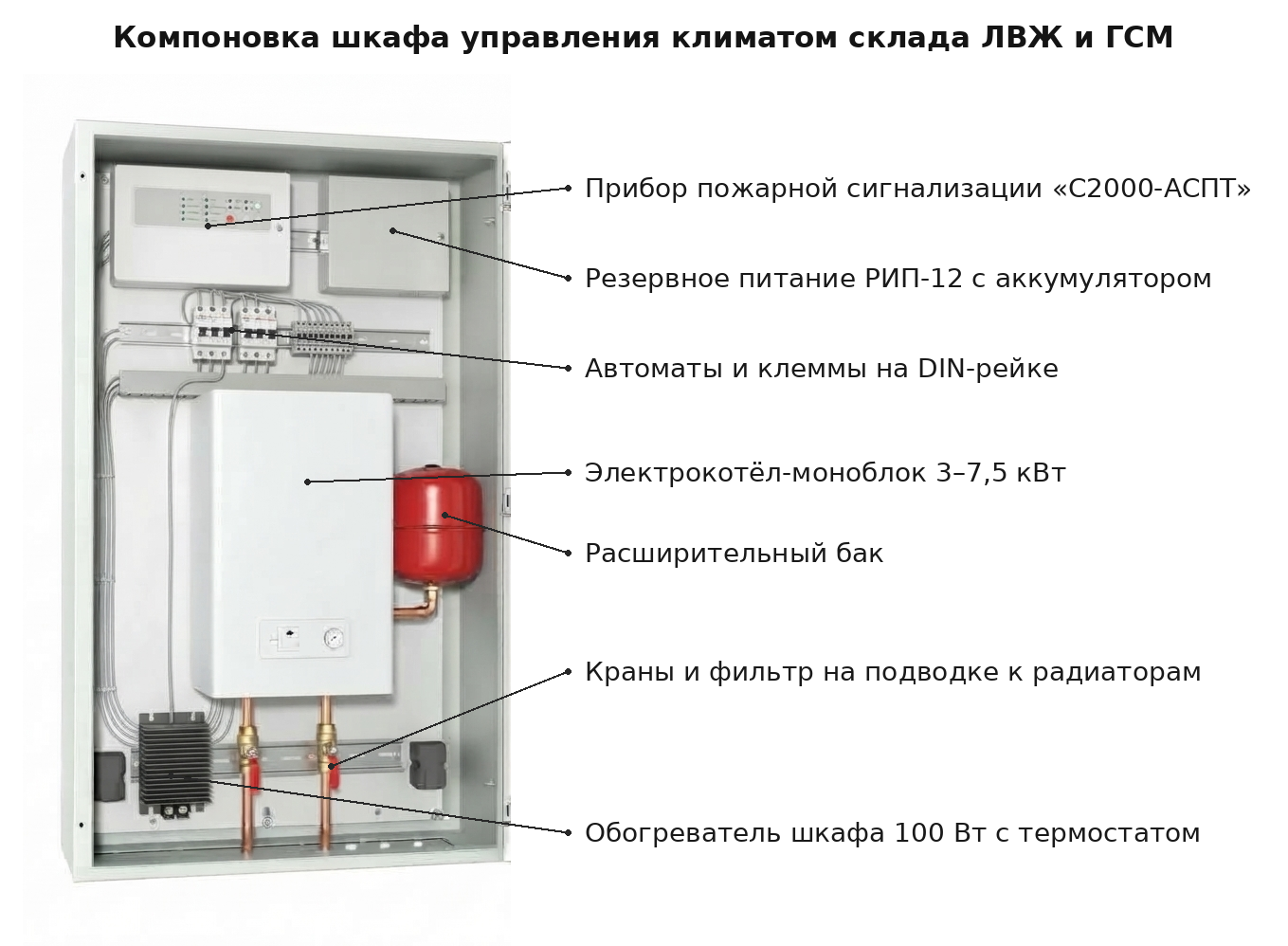

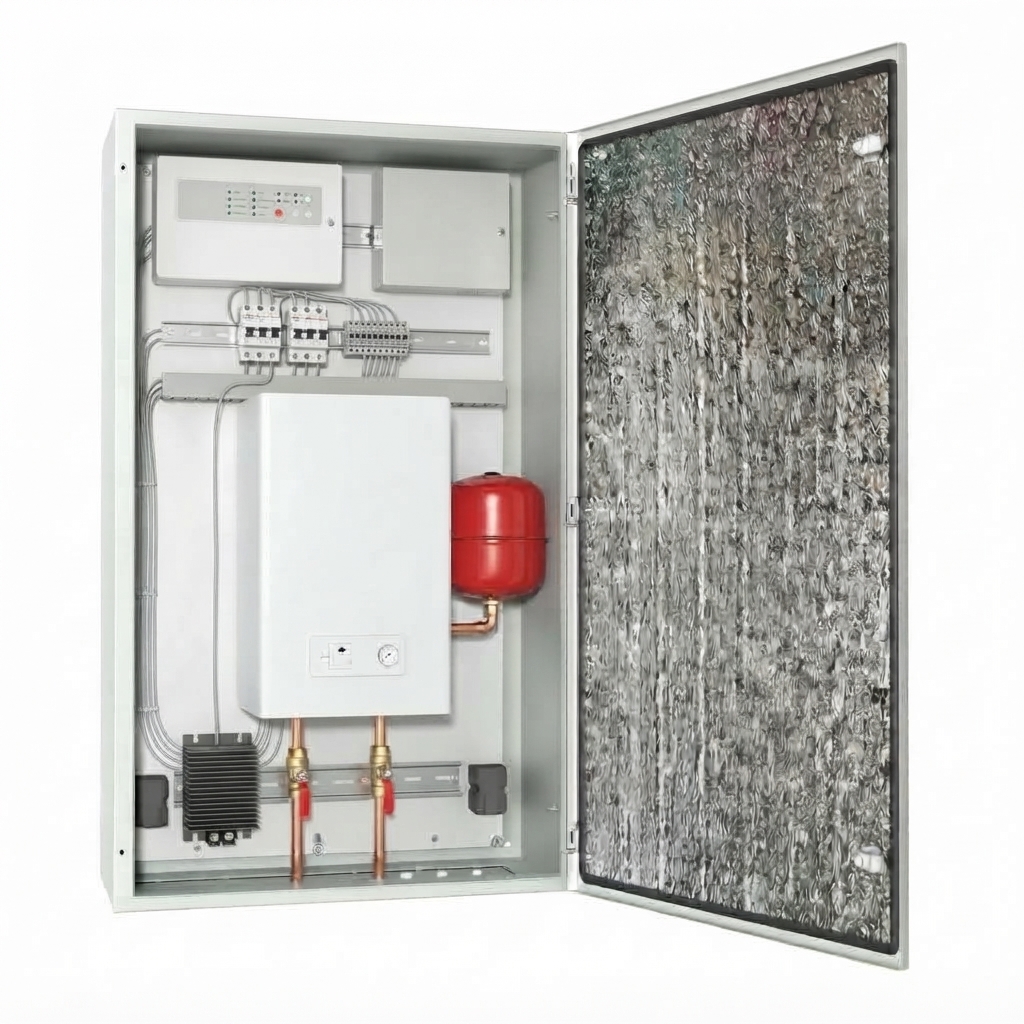

Поэтому мы применяем водяную схему: радиаторы в помещении хранения, электрокотёл с обвязкой — в наружном утеплённом шкафу. В складе не остаётся ни одного нагревательного прибора, а при обесточивании изделия по окончании рабочего дня, чего требует тот же п. 293, отопление продолжает работать. Заказчик получает изделие, к которому у инспектора нет вопроса по отоплению, и не рискует предписанием на демонтаж уже смонтированной системы.
| Базовое исполнение | Стены, кровля и пол — 100 мм негорючей базальтовой ваты, У1 по ГОСТ 15150-69, от минус 45 до плюс 40 °С. Подходит для 80 субъектов РФ |
| Забайкальский край, Чукотка, ЯНАО | Кровля 150 мм по расчёту ГСОП |
| Республика Саха (Якутия), Республика Тыва | Кровля 150 мм и исполнение УХЛ1 до минус 60 °С — комплектация и стоимость по опросному листу |
Утепление считается по площадке строительства, а не по субъекту: точный адрес уточняется в заявке.
Отдельного сертификата на блок-контейнер не существует: в перечень обязательного подтверждения соответствия (постановление Правительства РФ № 2425) он не входит. Сертифицируется начинка — взрывозащищённое оборудование по ТР ТС 012/2011, приборы пожарной автоматики и модули пожаротушения по ФЗ-123, кабельная продукция по ТР ТС 004/2011. Копии сертификатов на установленное оборудование передаются с изделием и предоставляются по запросу до отгрузки. На изделие оформляются паспорт, руководство по эксплуатации и комплект исполнительной документации.
| 1. Опросный лист | Заполняется на странице изделия на urmks.ru или по запросу высылаем файлом. Нужны перечень хранимых жидкостей, тип тары и объём хранения, регион эксплуатации и требования вашей службы промышленной безопасности |
| 2. Техническое решение | Подбираем исполнение и типоразмер, считаем стоимость и направляем коммерческое предложение с планировкой. Если категорию помещения определил ваш проектировщик — принимаем её как исходные данные |
| 3. Договор и аванс | После согласования состава заключаем договор. Первые 15 рабочих дней идёт разработка конструкторской документации, она согласуется с вами до запуска в производство |
| 4. Изготовление и отгрузка | 45 рабочих дней от аванса. Изделие отгружается собранным, с паспортом, руководством по эксплуатации и копиями сертификатов на установленное оборудование |
| Предмет поставки | Изготовление и поставка изделия в заводской готовности |
| Срок изготовления | 45 рабочих дней с даты поступления аванса, из них 15 — на разработку конструкторской документации |
| Гарантия | 12 месяцев с даты подписания УПД. На покупные комплектующие и оборудование — гарантия их изготовителей по их технической документации. Сохраняется при соблюдении руководства по эксплуатации и не распространяется на механические повреждения после приёмки, установку на неподготовленное основание, самостоятельный ремонт и изменение конструкции без согласования с изготовителем |
| Стоимость | Рассчитывается под конфигурацию: длина, исполнение, тара, регион поставки и выбранные опции. Направляется коммерческим предложением |
| ФЗ-123 ст. 2 | Граница 61 °С: делит легковоспламеняющиеся и горючие жидкости — от неё зависит исполнение изделия |
| СП 12.13130.2009 | Категории помещений по взрывопожарной опасности, граница 28 °С между категориями А и Б |
| ПУЭ гл. 7.3 | Классы взрывоопасных зон: В-Iа внутри помещения, В-Iг — наружная поверхность у выброса вентиляции |
| СП 60.13330.2020 | Вентиляция и отопление, запрет рециркуляции воздуха из помещений категорий А и Б |
| СП 50.13330.2012 | Тепловая защита: расчёт утепления по ГСОП |
| СП 131.13330.2020 | Климатология: температура наиболее холодной пятидневки и продолжительность отопительного периода |
| ГОСТ 15150-69 | Климатическое исполнение У1 и УХЛ1 |
| ТР ТС 012/2011 | Взрывозащищённое оборудование: маркировка и сертификация |
| ППР РФ № 1479 | Противопожарный режим, в том числе табличка категории и класса зоны на воротах |
| РД 34.21.122-87, СО 153-34.21.122-2003 | Молниезащита зданий и сооружений |
| ГОСТ 13950-91 | Бочки стальные: наружный диаметр 585–600 мм, от него считается вместимость |
| ГОСТ 9.307-2021 | Горячее цинкование решётчатого настила и стеллажей |

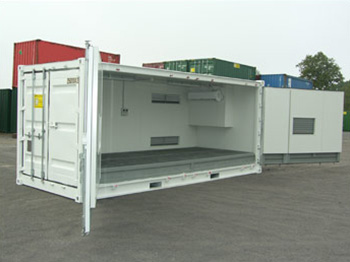

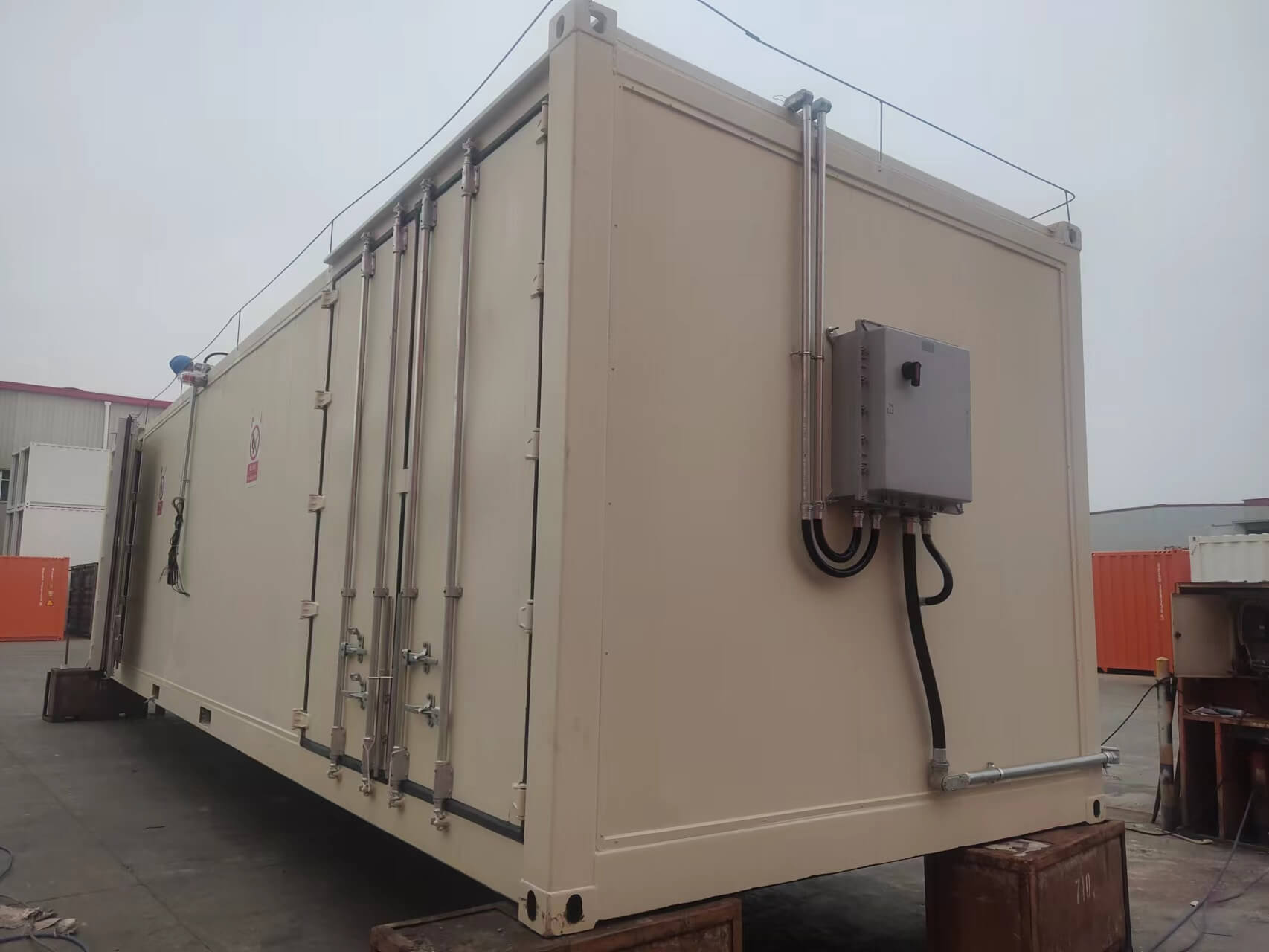

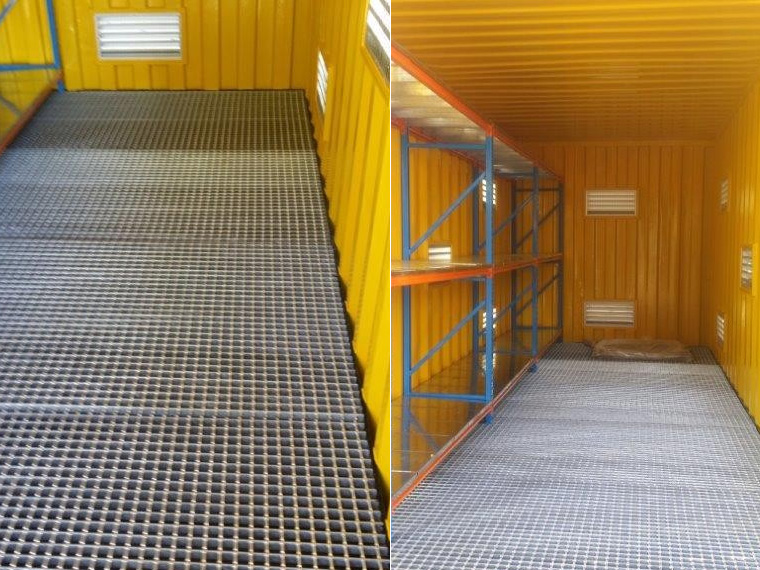

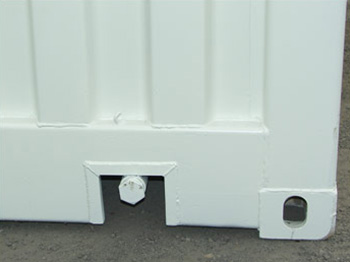

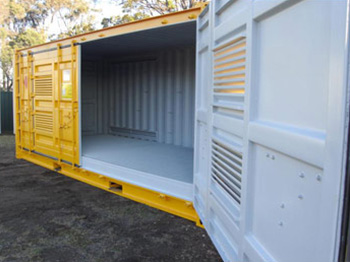

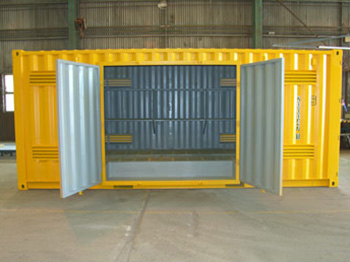

Снимки показывают устройство складов этого класса и приведены для понимания решений: распашные и боковые двери, решётчатый настил, поддон с бортом, вынесенное наружу оборудование. Внешний вид изделия определяется конструкторской документацией.
