Хранение моторных, трансмиссионных, гидравлических и индустриальных масел в еврокубах IBC 1000 л с доступом к каждому кубу прямо через ворота. Отопление — опция: водяное, котёл в наружном шкафу, в помещении хранения ни одного нагревательного прибора.
КП откроется в окне печати — там выберите «Сохранить как PDF».
Вид сверху. Кубы стоят в два ряда плотно, без прохода: каждое место переднего ряда открыто воротами на всю ширину куба: погрузчик или манипулятор ставит куб переднего ряда прямо на место, куб заднего ряда перекатывают по настилу гидравлической тележкой. Схема перестраивается по длине и выбранным опциям — отопление ставит радиаторы на заднюю стену и шкаф на торец, посты раздачи добавляют нишу выдачи.
Опция «Отопление». Греть масло электроприбором в складе нельзя — ни обычным, ни взрывозащищённым. Мы выносим источник тепла за пределы помещения хранения: котёл стоит в утеплённом шкафу снаружи, внутри остаются только радиаторы на теплоносителе.
| Требование | Что говорит норма | Как сделано у нас |
|---|---|---|
| ПУЭ, п. 7.4.25 | В пожароопасных зонах складских помещений применение электронагревательных приборов запрещается | Электронагревателей в помещении хранения нет |
| ППР № 1479, п. 293 | В помещениях складов запрещено использовать электронагревательные приборы; аппараты отключения — вне склада | Котёл и щит — в наружном шкафу, выключатель света — снаружи у ворот |
| СП 60.13330.2020, табл. Б.1, поз. Б.11 | Электрическое отопление — кроме складов категорий В1–В4; водяное — допускается | Водяное отопление, теплоноситель не выше 70 °С |
| СП 60.13330.2020, п. 6.4.3 | Отопительные приборы в помещениях категорий В1–В4 — с защитными экранами | Экраны из негорючего перфолиста на 100 мм от прибора |
| ППР № 1479, п. 298 «д» | Розлив и расфасовка жидкостей в помещении хранения не допускаются | Выдача через нишу в наружной стене, пистолет снаружи |
Котёл в наружном шкафу, внутри только радиаторы — проходит по ПУЭ п. 7.4.25, ППР п. 293 и СП 60 без оговорок (опция «Отопление»)

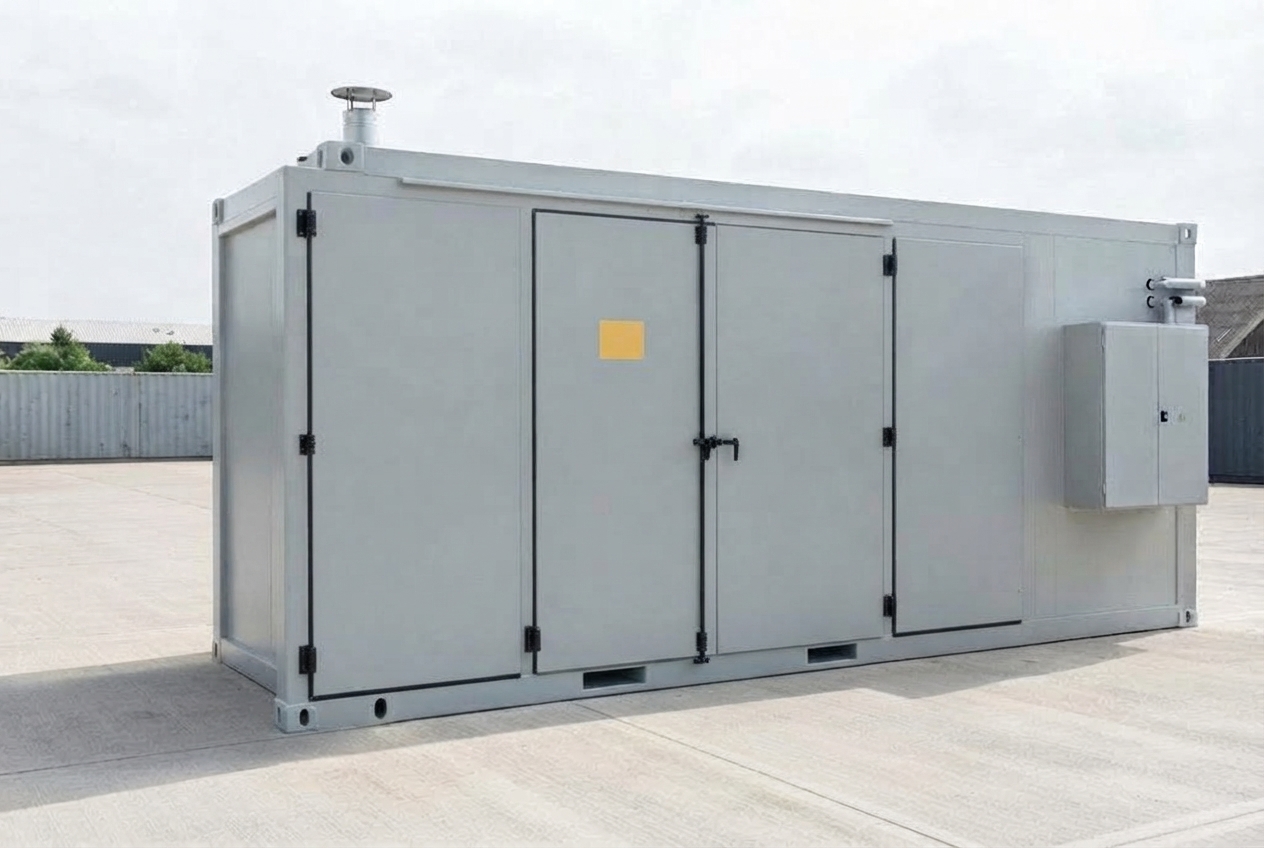

Ворота на всю длину хранения: каждый куб ставится на место через ворота, прохода внутри нет, кубы стоят плотно
Стальная ванна на всю площадь вмещает больше одного еврокуба, слив краном наружу

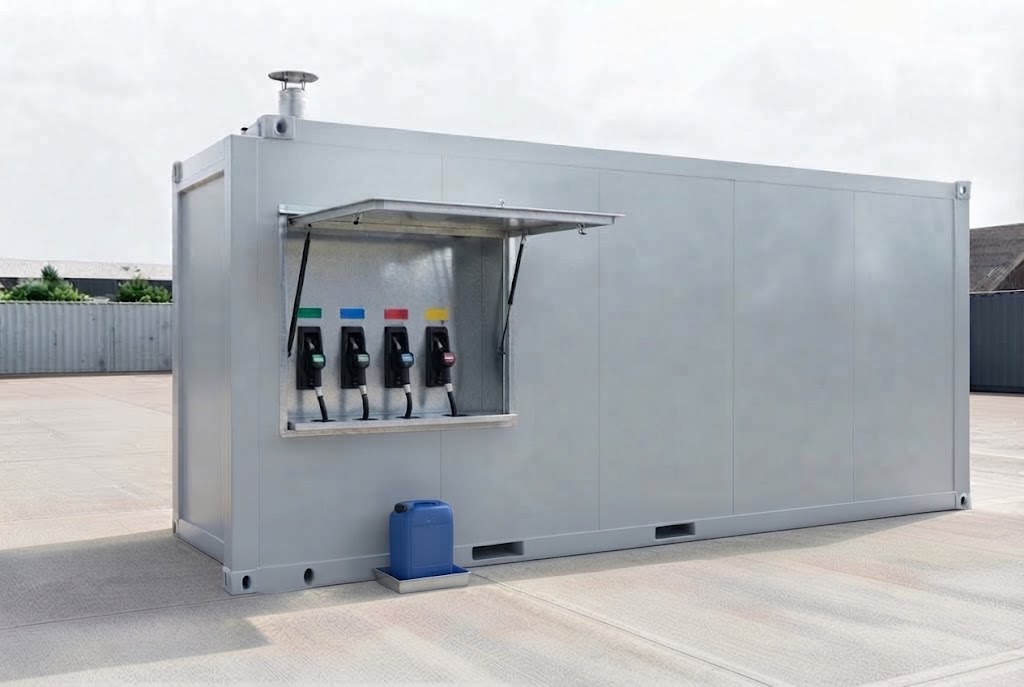

Масло выдаётся наружу через нишу в стене — в технику или тару; розлива в помещении хранения нет
Четыре длины и восемь опций с ценой, предварительное КП — сразу, без запроса
Один блок заводской готовности: системы смонтированы и проверены, перевозка обычной фурой
Четыре длины: 3 м — 4 еврокуба IBC 1000 л, 6 м — 8, 9 м — 12, 12 м — 18. Кубы стоят плотно в два ряда без прохода: куб переднего ряда ставится на место погрузчиком через ворота, куб заднего ряда перекатывается по решётчатому настилу гидравлической тележкой.
Моторные, трансмиссионные, гидравлические и индустриальные масла и смазки с температурой вспышки выше 61 °С — в еврокубах IBC 1000 л. Для легковоспламеняющихся жидкостей есть отдельное изделие — блок-контейнер склад ЛВЖ.
Отопление — опция, +15…+20 °С. Электронагревателей в помещении хранения нет: по ПУЭ п. 7.4.25 и ППР п. 293 они запрещены. Котёл стоит в утеплённом шкафу снаружи, внутри — только радиаторы с теплоносителем не выше 70 °С, закрытые экранами из негорючего перфолиста. Климатическое исполнение У1 — от минус 45 до плюс 40 °С, для более холодных районов — УХЛ1 по опросному листу.
Под полом — стальная ванна на всю площадь склада, её ёмкость больше одного еврокуба. Слив из ванны — краном наружу. Кубы стоят на решётчатом настиле над ванной.

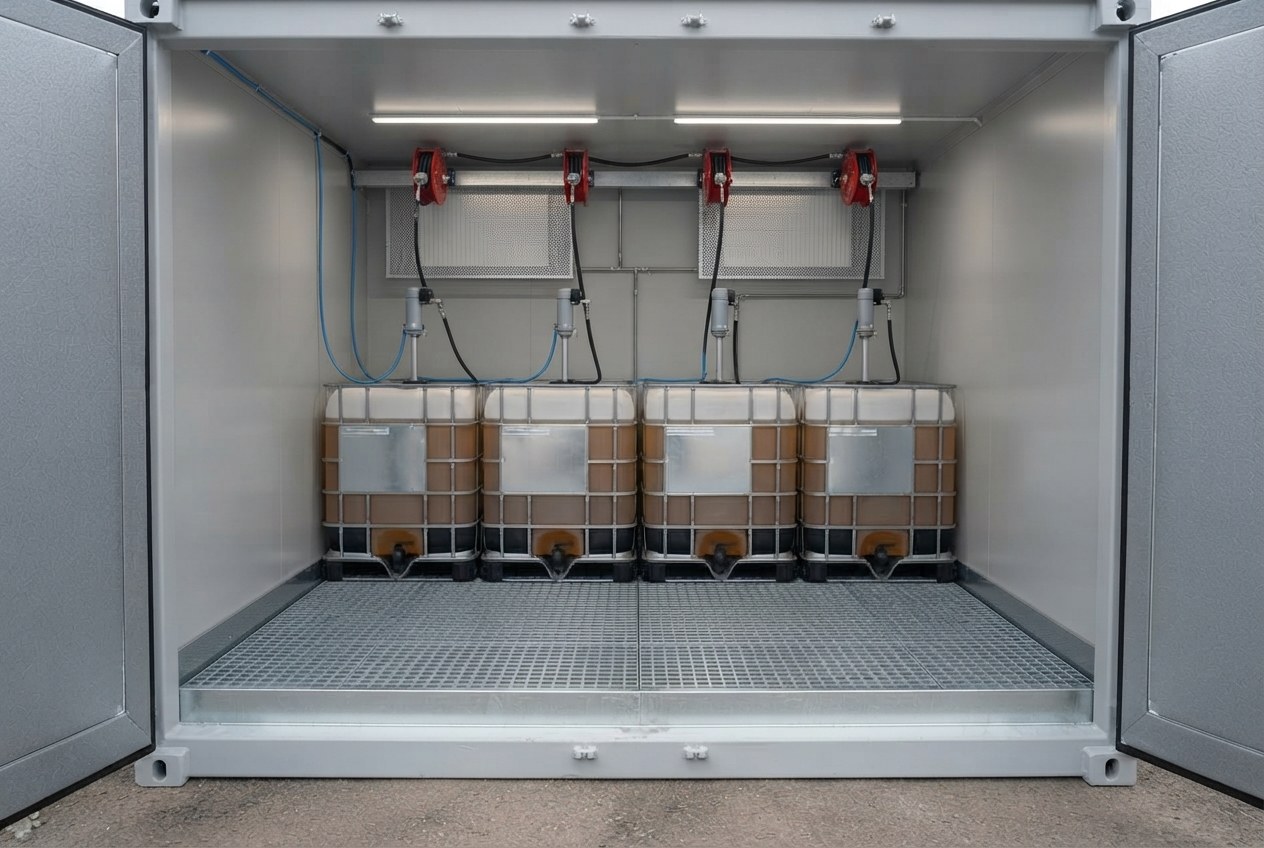

Да, опция «Посты раздачи»: пневмонасосы в горловинах кубов, шланги на катушках, раздаточные пистолеты со счётчиками выведены в нишу в наружной стене. Масло выдаётся наружу в технику или тару — розлива в помещении хранения нет, как требует ППР п. 298 «д». В составе опции — маслосборник отработанного масла 80 л.
Это модульный маслосклад заводской готовности — склад ГСМ для масел и смазочных материалов в таре: горючие жидкости с температурой вспышки выше 61 °С, категория помещения В1, взрывоопасной зоны нет. Бензин, растворители и другие жидкости с температурой вспышки 61 °С и ниже в нём не хранят — для них блок-контейнер склад ЛВЖ во взрывозащищённом исполнении.
Цена базовой комплектации с НДС 22 %: 3 м — 1 371 000 ₽, 6 м — 1 996 000 ₽, 9 м — 2 705 000 ₽, 12 м — 3 467 000 ₽. Стоимость с опциями считается в конфигураторе выше, предварительное КП — сразу. Срок изготовления — 45 рабочих дней с даты аванса, доставка отдельно. Склад приезжает одним блоком шириной 2440 мм — перевозится обычной фурой без спецразрешения.
Да, УРМКС — производитель: склад масел изготавливается в заводской готовности, гарантия 12 месяцев. Офисы — в Челябинске и в Московской области (Серпухов). Чтобы купить склад, соберите комплектацию в конфигураторе и оставьте заявку — пришлём КП с ценой и сроком изготовления.
Оставьте телефон или e-mail — менеджер уточнит, какие масла и в каком объёме вы храните, сколько сортов выдаёте, подберёт длину и комплектацию и пришлёт КП с ценой и сроком изготовления.
| № | Наименование | Кол-во | Стоимость, ₽ |
|---|
| Предмет предложения | Изготовление и поставка изделия в заводской готовности |
| Срок изготовления | 45 рабочих дней с даты поступления аванса, из них 15 — на разработку конструкторской документации |
| Срок действия предложения | 30 календарных дней с даты выпуска |
| Стоимость указана | с НДС 22 % |
| Гарантия | 12 месяцев с даты подписания УПД. На покупные комплектующие и оборудование — гарантия их изготовителей по их технической документации. Сохраняется при соблюдении руководства по эксплуатации и не распространяется на механические повреждения после приёмки, установку на неподготовленное основание, самостоятельный ремонт и изменение конструкции без согласования с изготовителем |

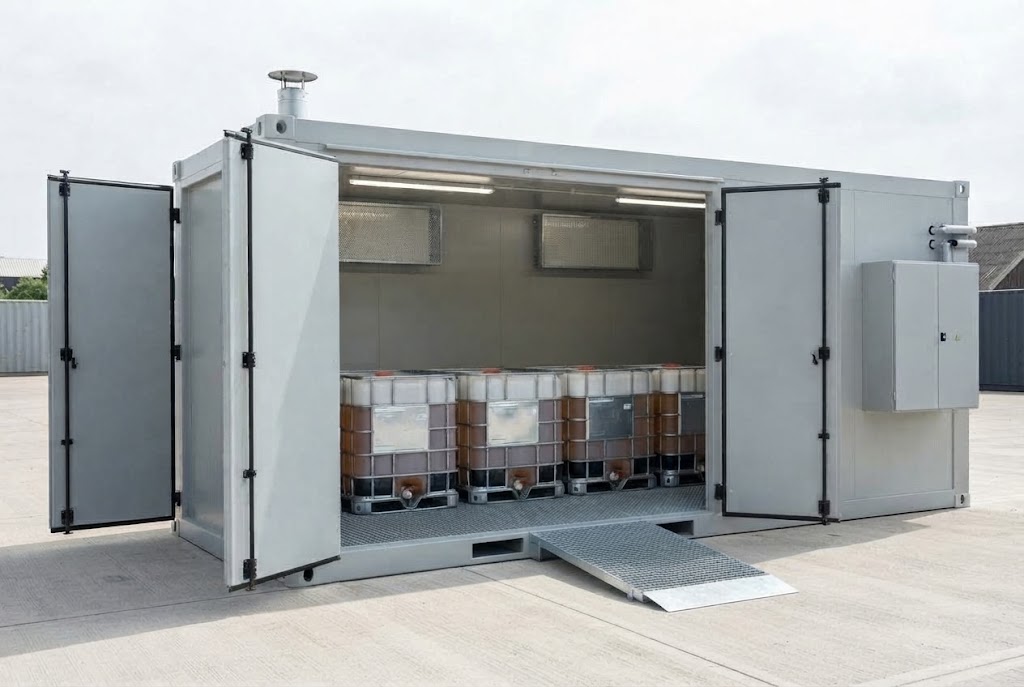

Хранение моторных, трансмиссионных, гидравлических и индустриальных масел в еврокубах IBC 1000 л. Ворота на всю длину хранения: кубы переднего ряда ставит через ворота погрузчик или манипулятор заказчика прямо на место, кубы заднего ряда перекатывают по настилу гидравлической тележкой — проход внутри не нужен. Пол — стальная ванна на всю площадь под решётчатым настилом. Отопление водяное, котёл вынесен в наружный шкаф — в помещении хранения нет ни одного нагревательного прибора. Опция — посты раздачи масла с нишей выдачи в стене. Поставляется одним блоком, системы смонтированы и проверены на заводе.
| Шифр | Габарит, мм | Еврокубов IBC 1000 л | Площадь хранения | Ворота 2100 мм высотой | Постов раздачи (опция, по посту на сорт) |
|---|---|---|---|---|---|
| СМ-3,0 | 3 000 × 2 440 × 2 700 | 4 — два ряда по 2 | 6,2 м² | 1 × 2 400 | до 4 |
| СМ-6,0 | 6 000 × 2 440 × 2 700 | 8 — два ряда по 4 | 12,9 м² | 2 × 2 400, общий проём 4 800 без стойки | до 8 |
| СМ-9,0 | 9 000 × 2 440 × 2 700 | 12 — два ряда по 6 | 19,6 м² | 3 × 2 400, между проёмами стойки рамы | до 12 |
| СМ-12,0 | 12 000 × 2 440 × 2 700 | 18 — два ряда по 9 | 26,3 м² | 4 × 2 400 и 1 × 1 200, между проёмами стойки рамы | до 18 |
С опцией «Отопление» на торце ставится утеплённый инженерный шкаф: длина изделия увеличивается на 0,4 м, с постами раздачи — на 0,55 м. Ширина 2 440 мм — перевозка без спецразрешения. Подъём и перевозка — только без кубов.
Горючие жидкости с температурой вспышки выше 61 °С — категория помещения В1, взрывоопасной зоны нет, оборудование общепромышленное IP54.
Нельзя: бензин, растворители, ацетон и любые жидкости с температурой вспышки 61 °С и ниже — для них склад ЛВЖ во взрывозащищённом исполнении. Налив, слив и расфасовка внутри помещения хранения не выполняются.
Греть масло электроприбором в складе нельзя — ни обычным, ни взрывозащищённым. Источник тепла вынесен за пределы помещения хранения.
| Требование | Что говорит норма | Как сделано |
|---|---|---|
| ПУЭ, п. 7.4.25 | В пожароопасных зонах складских помещений электронагревательные приборы запрещены | Электронагревателей в помещении хранения нет |
| ППР № 1479, п. 293 | Электронагревательные приборы в складах запрещены; аппараты отключения — вне склада | Котёл и щит — в наружном шкафу, выключатель света — снаружи |
| СП 60.13330.2020, табл. Б.1, поз. Б.11 | Электрическое отопление — кроме складов категорий В1–В4; водяное допускается | Водяное отопление, теплоноситель не выше 70 °С |
| СП 60.13330.2020, п. 6.4.3 | Отопительные приборы в помещениях В1–В4 — с защитными экранами | Экраны из негорючего перфолиста на 100 мм от прибора |
Нужно ли отопление. Для хранения — нет: масло и еврокуб мороз переносят. Нужно для выдачи вязких масел зимой: трансмиссионным 80W-90 и ТАп-15В нужно +20…+25 °С, остальным хватает +15 °С.
У1 по ГОСТ 15150-69 — от минус 45 до плюс 40 °С. Для районов с расчётной температурой ниже минус 45 °С — исполнение УХЛ1, состав и стоимость по опросному листу.
Предмет — изготовление и поставка в заводской готовности. Срок изготовления — 45 рабочих дней с даты аванса. Доставка, установка на площадке, подключение и пусконаладка в стоимость не входят и оговариваются отдельно.
Соберите конфигурацию на странице urmks.ru/sklad-masel-evrokuby/ и оставьте заявку — или напишите на mail@urmks.ru: какие масла и в каком объёме храните, сколько сортов выдаёте, где будет стоять склад. Вернёмся с техническим решением и стоимостью.
