Пост охраны заводской готовности 6 × 2,4 м: приходит на объект собранным, с отделкой, электрикой и отоплением. Ставится краном на основание и подключается к электросети объекта.
Основание — гнутый швеллер 100 × 50 × 4 мм, угловые стойки — профильная труба, стойки стен, балки пола и кровли — гнутые профили собственного изготовления; все узлы на сварке, каркас окрашен грунт-эмалью. Рассчитан на снег до V района (250 кг/м²), ветер до III района и подъём краном за четыре проушины основания. Высота помещения 2,4 м по ГОСТ Р 58760.
Снаружи профнастил С8 с полимерным покрытием, под ним ветрозащита, минеральная вата 100 мм между стойками и второй слой 50 мм снаружи, пароизоляция, внутри ОСБ окрашенный с видимой стороны.
Профнастил С21 с уклоном 1,5 % на тыльную сторону — вода не стоит. Утеплены и кровля, и пол: вата 100150 мм, плёнки с обеих сторон.
Настил ОСБ 18 мм по основанию, линолеум.
Пропускное окно 1000 × 1200 на фасаде (передаточный лоток — опция); обзорное окно в торце — на дорогу. Профиль 58 мм, однокамерныйдвухкамерный стеклопакет.
Пропускное окно 1000 × 1200 на фасаде (передаточный лоток — опция); обзорное окно в торце — на дорогу. Профиль 58 мм, однокамерныйдвухкамерный стеклопакет. С санузлом 7,15 м обзорное окно 800 × 1200 переносится на фасад.
Стальная утеплённая 860 × 2050 — открывается наружу по направлению эвакуации.
3 стальные утеплённые 860 × 2050 — открываются наружу по направлению эвакуации.
Наружный щиток IP65 с вводным автоматом 32 А; отдельные линии на свет, розетки и обогрев, розетки через УЗО 30 мА. Два светодиодных светильника, выключатель у входа, тройная розетка у пропускного окна, кабель в кабель-канале.
Три электроконвектора по 1,5 кВт с электронными термостатами (зона «Север» — два по 1,5 кВт и один 2 кВт): по расчёту теплопотерь тепла хватает до −40 °C, при отказе одного пост не остывает.
Два электроконвектора по 1,5 кВт и один 2 кВт с электронными термостатами в зоне охранника. Проходная не отапливается.
Приточный клапан в стене и вытяжной вентилятор с обратным клапаном.
Крыльца-площадки со ступенями и перилами у обеих дверей проходной. Перегородка с окном охранника на проход; две стальные утеплённые двери проходной друг напротив друга; в полу — стальные закладные плиты под турникет и калитку на усиленном основании; напольный кабель-канал и гильза к месту под контроллер СКУД, розетка. Сам турникет — опция.

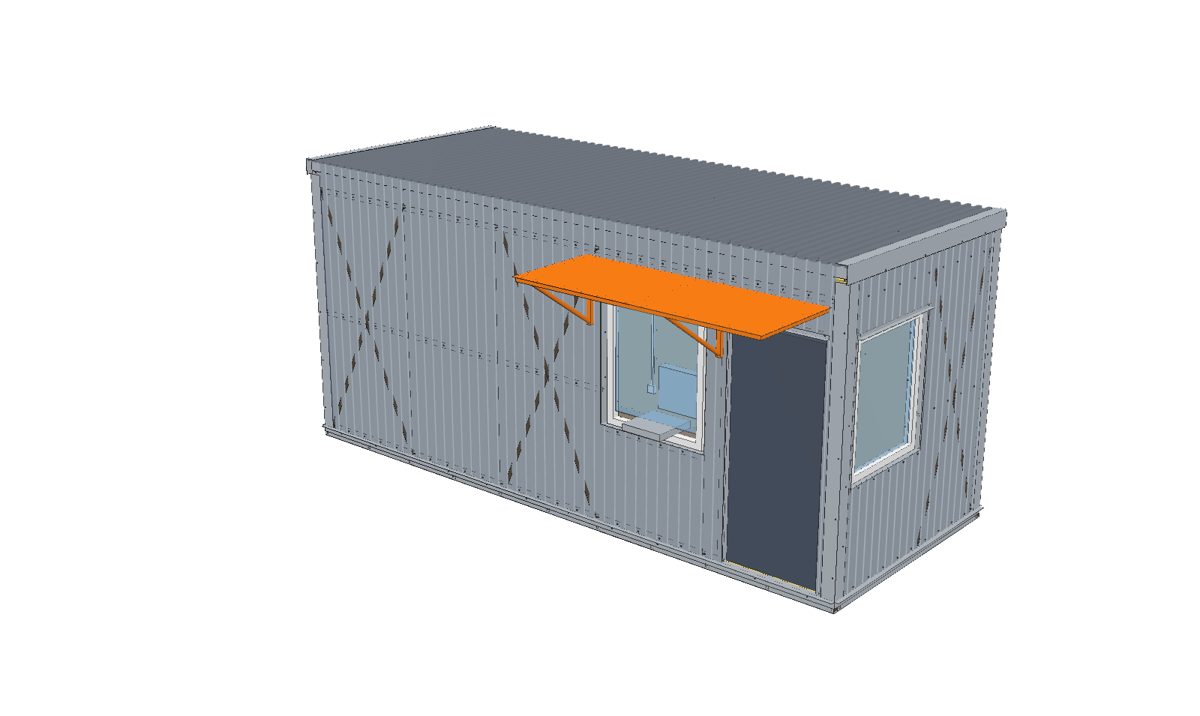

Каркас из профильной трубы, кровля из профнастила, вынос 900 мм.
Площадка 1300 × 1000 мм у двери, три ступени, перила.

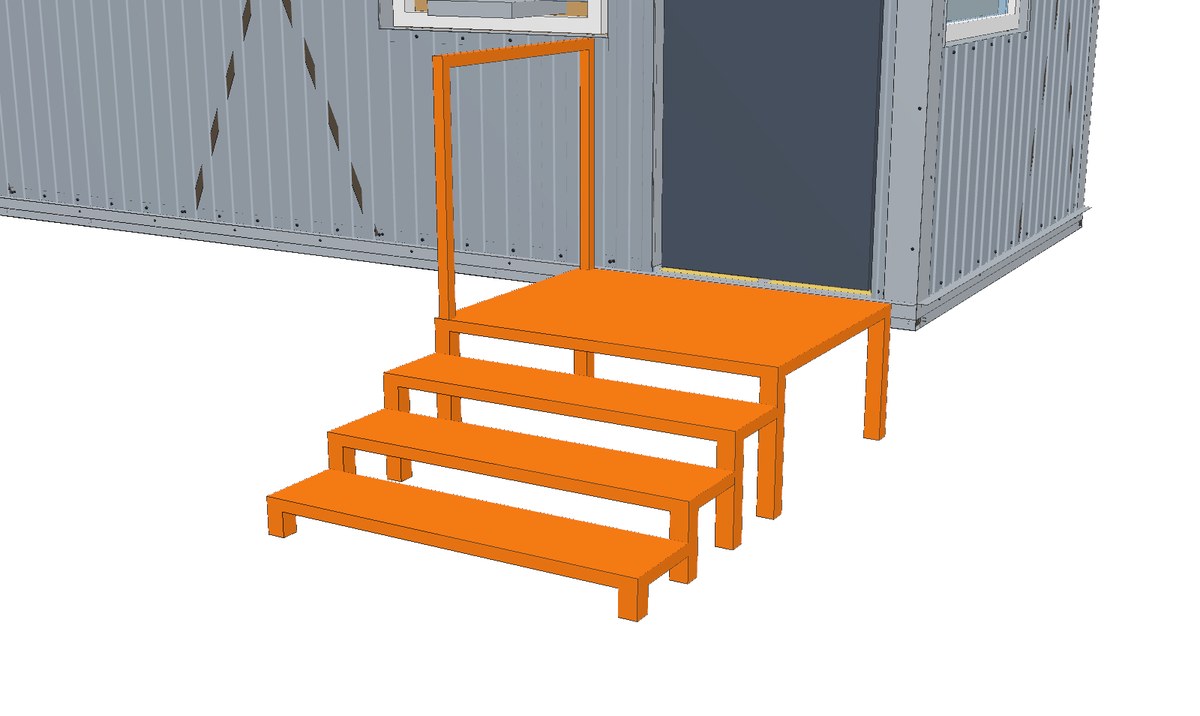

Площадка 1300 × 1000 мм у двери поста, три ступени, перила.

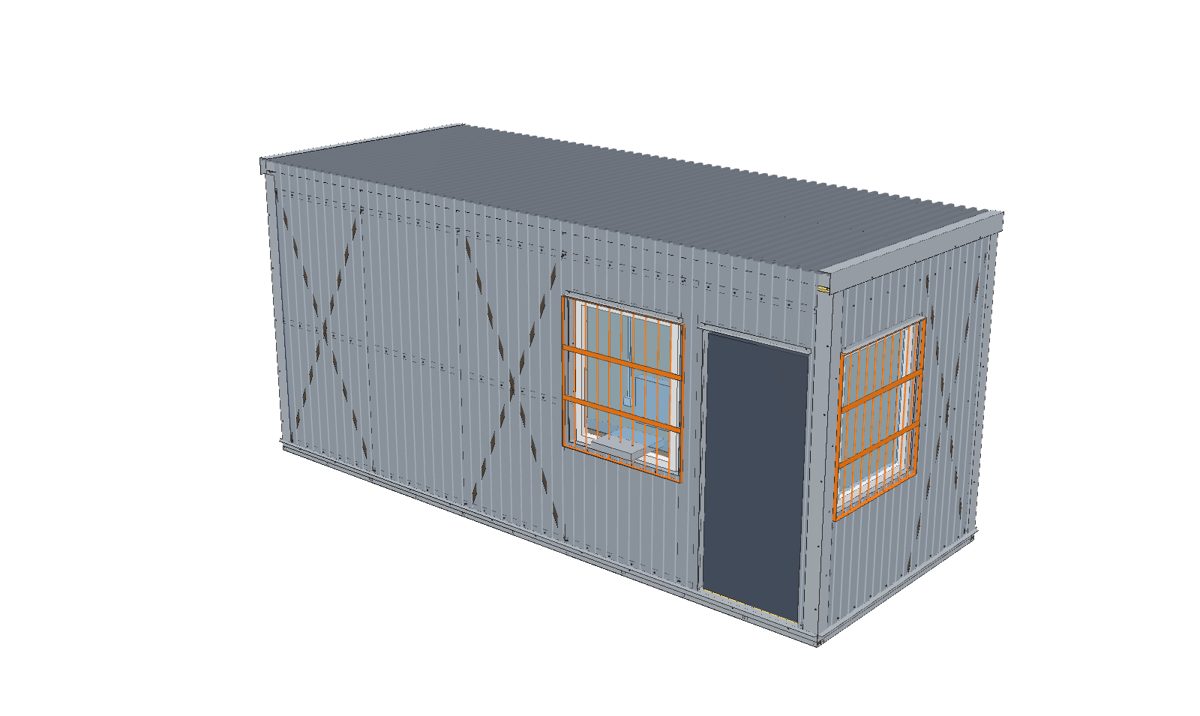

Сварные решётки на оба окна, пруток Ø12 мм; на пропускном окне — проём под лоток выдачи, если он заказан.
Сварные решётки на оба наружных окна, пруток Ø12 мм; на пропускном окне — проём под лоток выдачи, если он заказан.

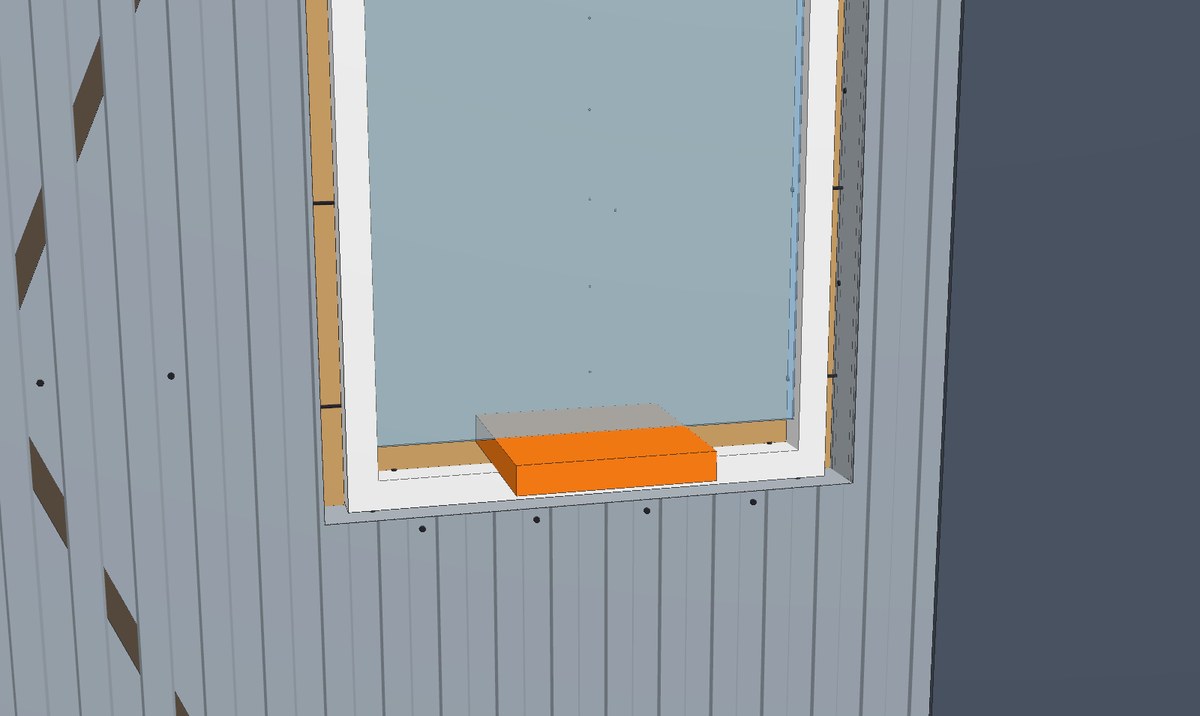

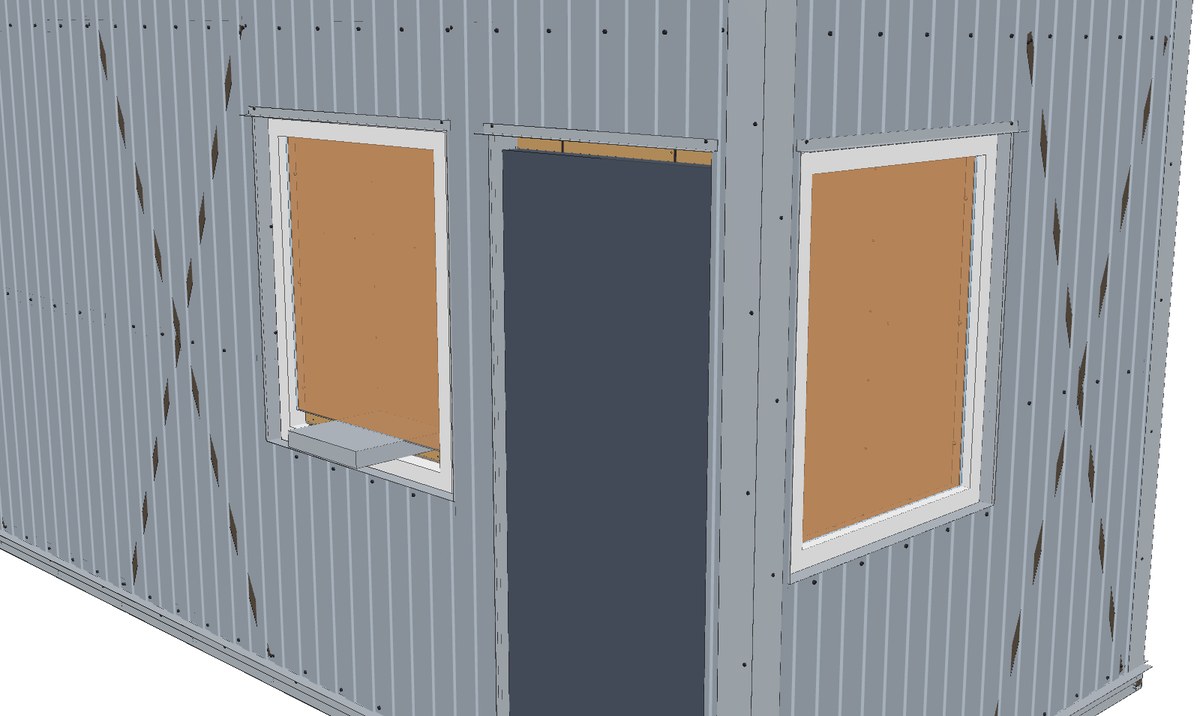

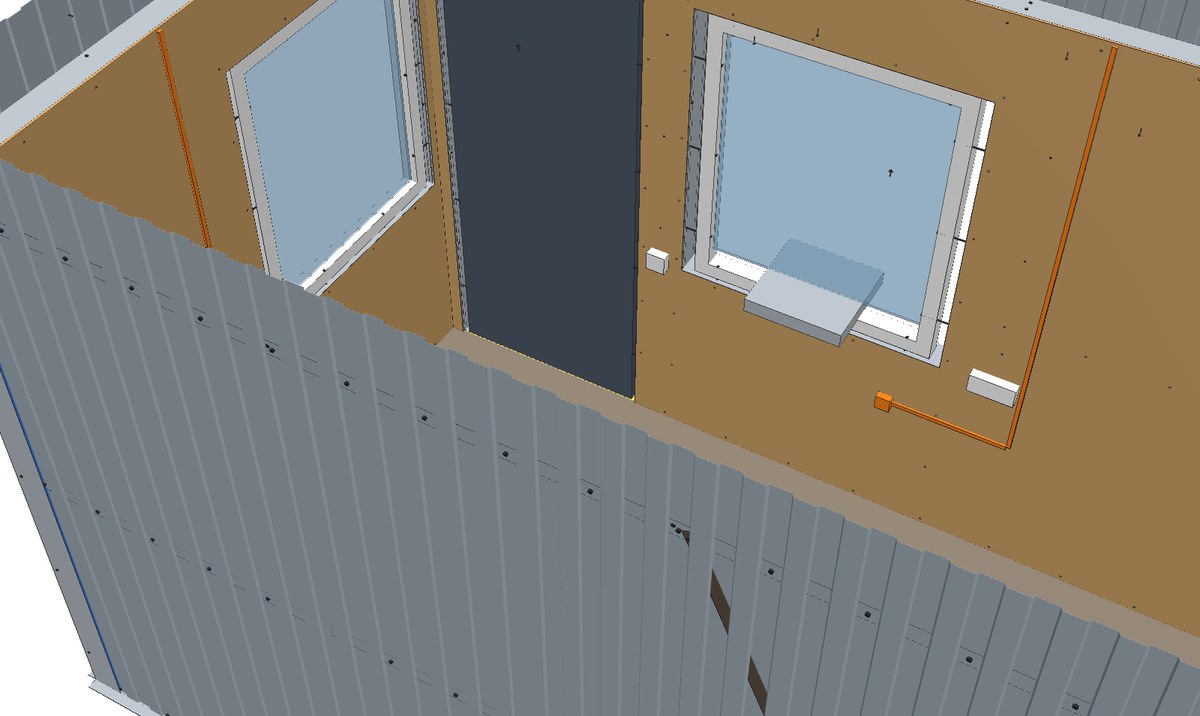

Щелевой лоток под пропускным окном: документы и пропуска передаются, не открывая створку. Без лотка створку открывают на каждого посетителя. Встраивается на заводе.
Две кнопки тревожной сигнализации: под столом у пропускного окна и у входа. Кабель выведен к месту подключения; вывод на пульт охраны — силами вашего ЧОП или вневедомственной охраны.

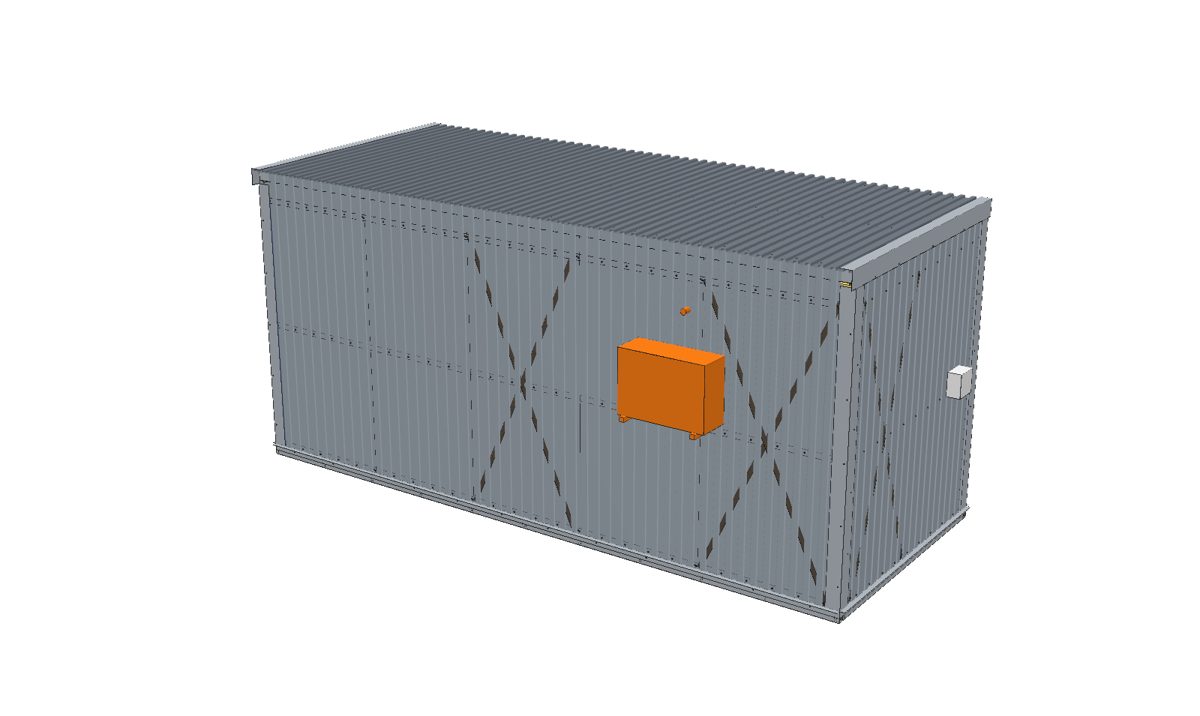

Сплит-система 2,5 кВт с режимом обогрева, наружный блок на тыльной стене. Монтируется и проверяется на заводе.
Защитная плёнка класса А3 по ГОСТ Р 51136 на оба окна.
Защитная плёнка класса А3 по ГОСТ Р 51136 на три окна, включая окно охранника.

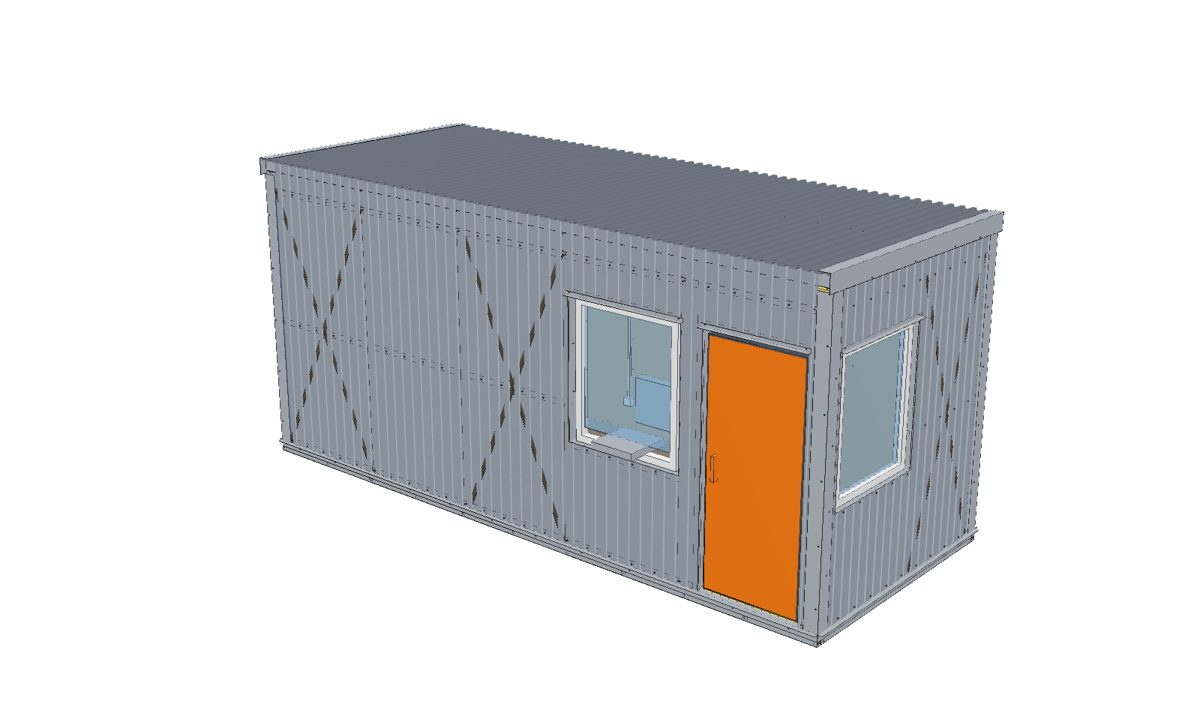

Дверь с усиленным полотном вместо серийной утеплённой.
Дверь поста с усиленным полотном вместо серийной утеплённой.
Два светодиодных прожектора 50 Вт на фасаде и торце, включаются по фотореле в сумерках.
Щиток с вводным автоматом 3P, группы распределены по фазам, кабель ввода 5 жил. Нужен, если на посту кондиционер, турникет с обогревом и второй конвектор одновременно. С санузлом входит в его опцию.

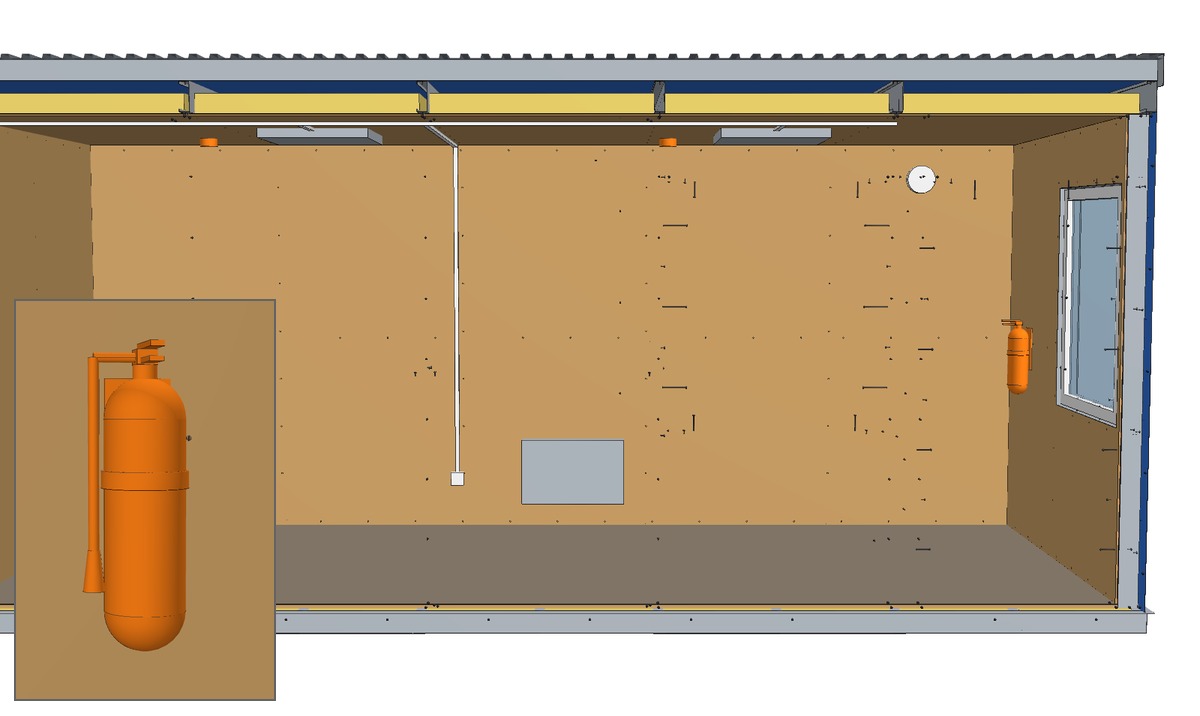

Огнетушитель ОП-4 с кронштейном у входа и два автономных дымовых извещателя.

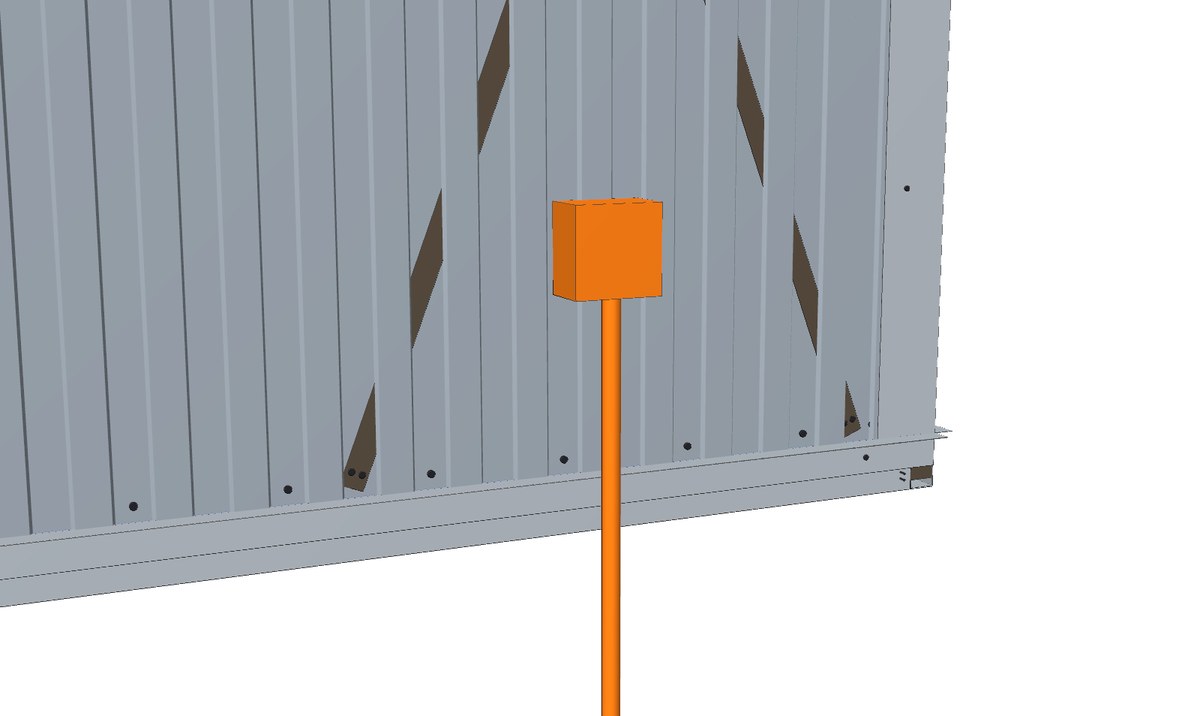

Распределительная коробка IP65 на торце и гофротруба в землю — к ней ваш подрядчик подключает шлагбаум. Сам шлагбаум не поставляем.

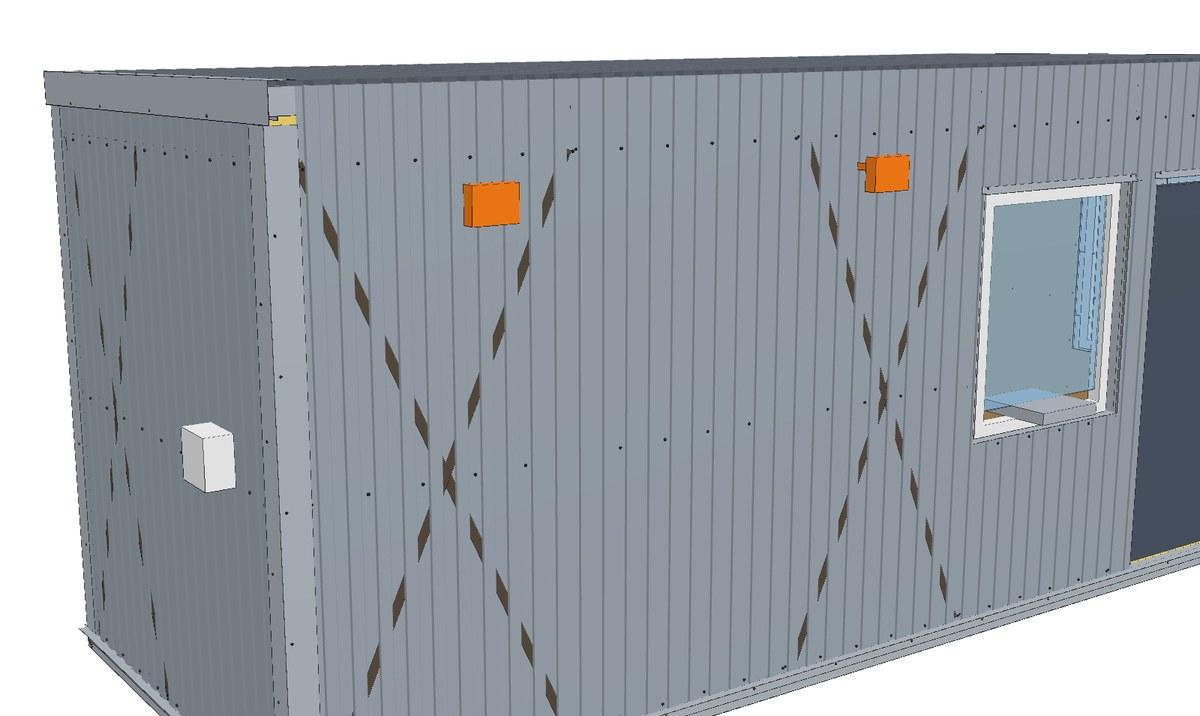

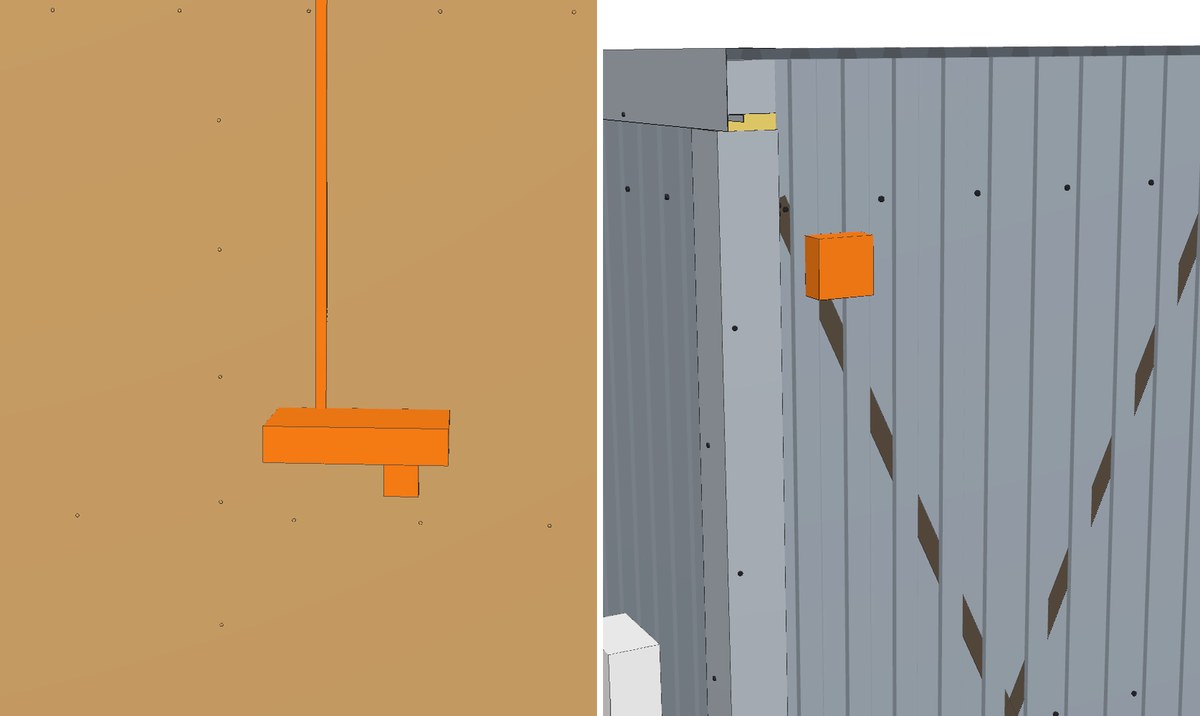

Две монтажные коробки под камеры на углах здания, кабель до полки под регистратор на посту, розетка под регистратор. Камеры ставит интегратор заказчика.

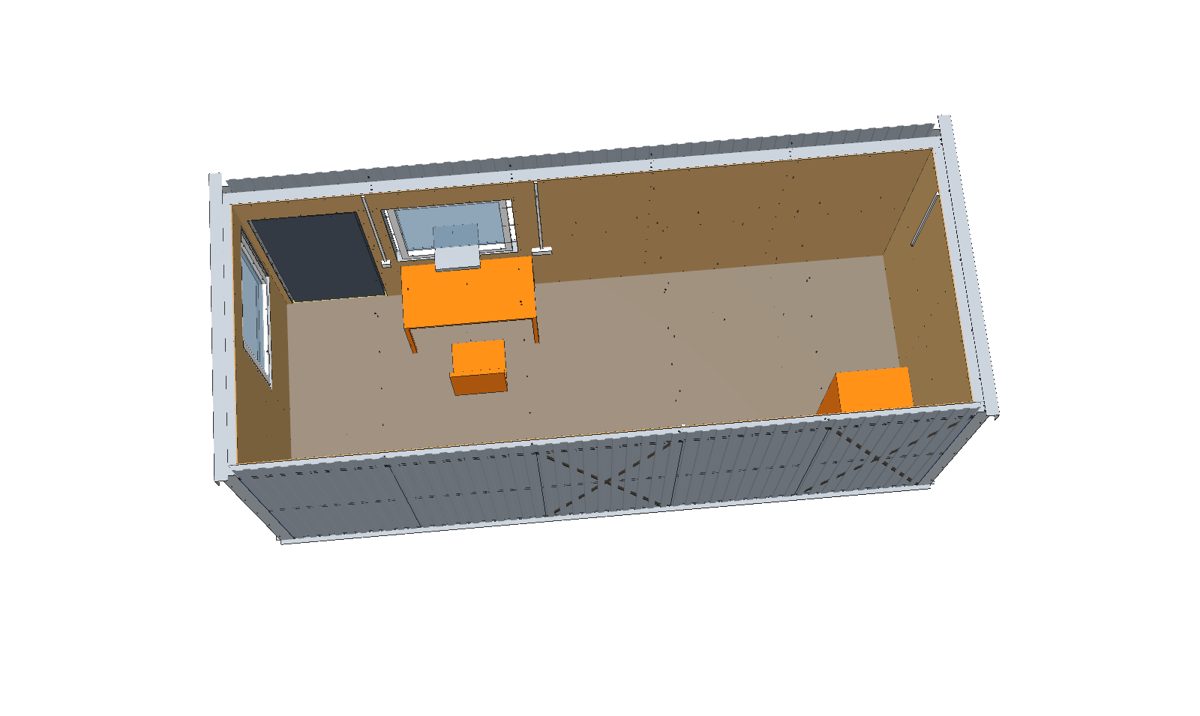

Стол у пропускного окна, кресло, шкаф для документов, ключница.
Кассетные жалюзи на створки обоих окон.

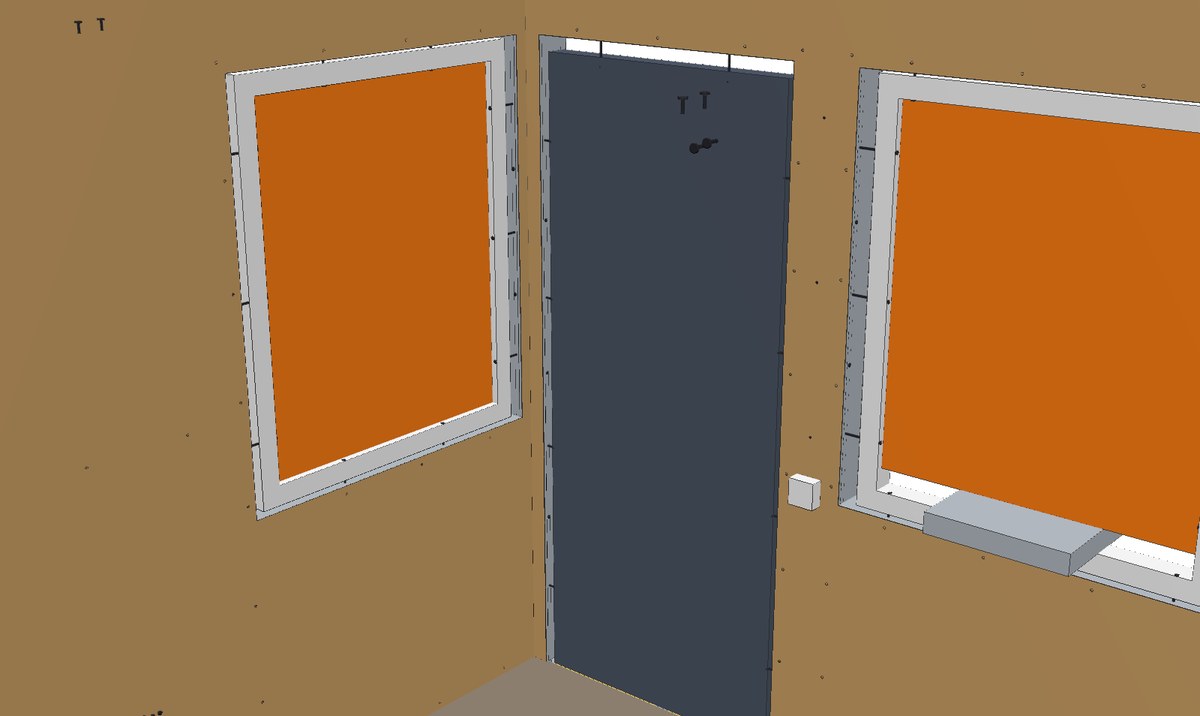

Кассетные жалюзи на створки трёх окон.
Панель 1200 × 350 мм с логотипом вашей компании на фасаде.

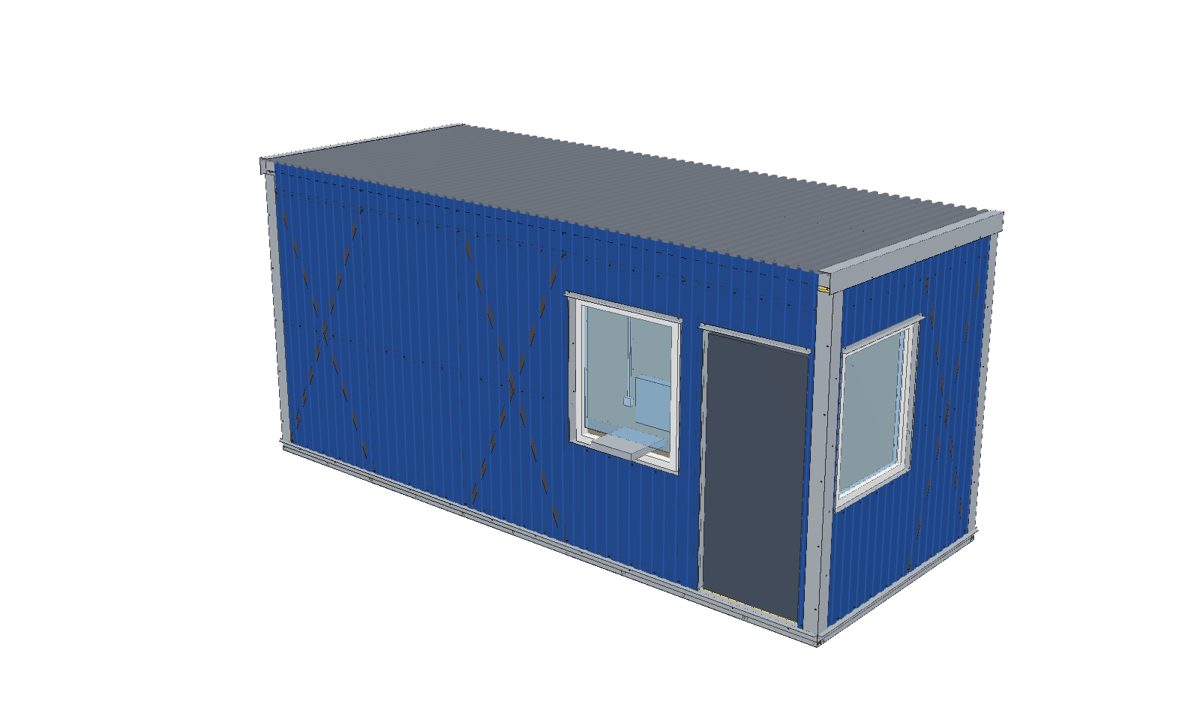

Цвет профнастила стен по каталогу RAL. Цена зависит от наличия цвета у поставщика листа — по запросу.

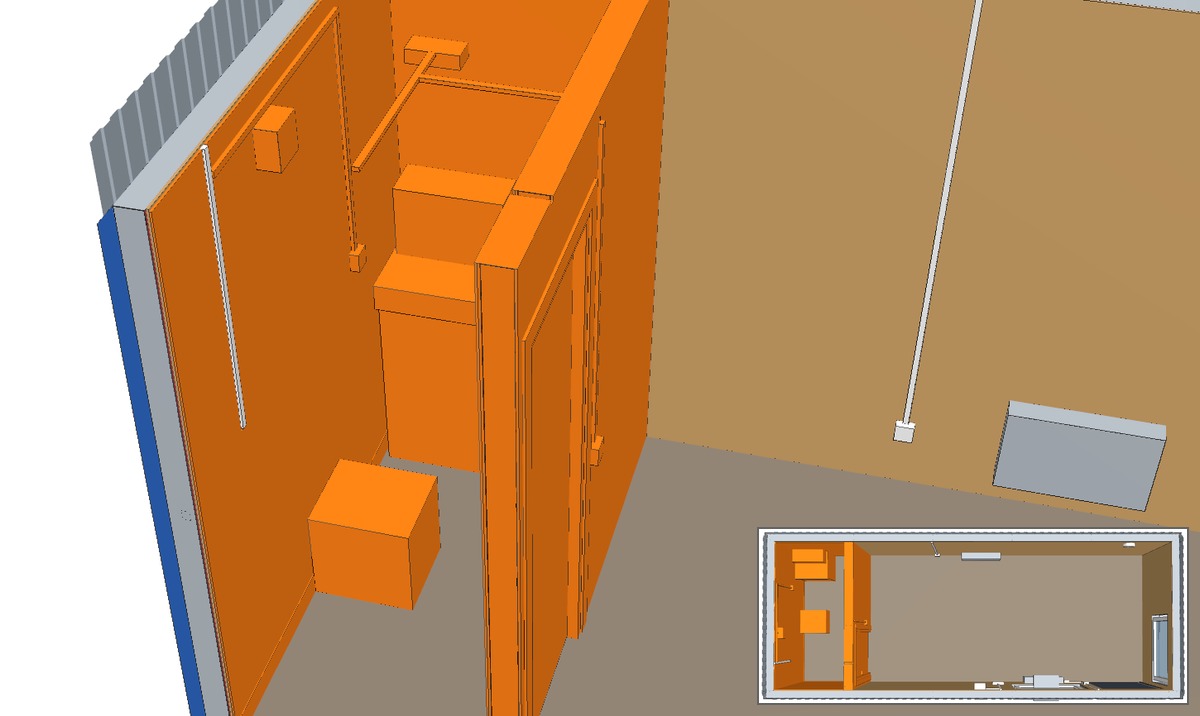

Кабина 1,0 × 2,1 м у дальнего торца за поперечной перегородкой, дверь из поста. Химический биотуалет Thetford Porta Potti 165 — без воды и канализации, рукомойник «Мойдодыр» с баком 17 л и подогревом воды, вытяжной вентилятор, светильник, розетка водонагревателя — отдельная линия через дифавтомат 30 мА, стены — ПВХ-панели. Пост уменьшается до 10 м². Подключение к водопроводу и канализации объекта — по запросу. Трёхфазный ввод 380 В входит в опцию: с санузлом мощности однофазного ввода 32 А не хватает.
Кабина 1,0 × 2,1 м у дальнего торца за поперечной перегородкой, дверь из поста. Химический биотуалет Thetford Porta Potti 165 — без воды и канализации, рукомойник «Мойдодыр» с баком 17 л и подогревом воды, вытяжной вентилятор, светильник, розетка водонагревателя — отдельная линия через дифавтомат 30 мА, стены — ПВХ-панели. Пост уменьшается до 10 м². Подключение к водопроводу и канализации объекта — по запросу. Трёхфазный ввод 380 В входит в опцию: с санузлом мощности однофазного ввода 32 А не хватает. В цену входит дополнительный конвектор 1,5 кВт: вытяжка санузла уносит тепло.

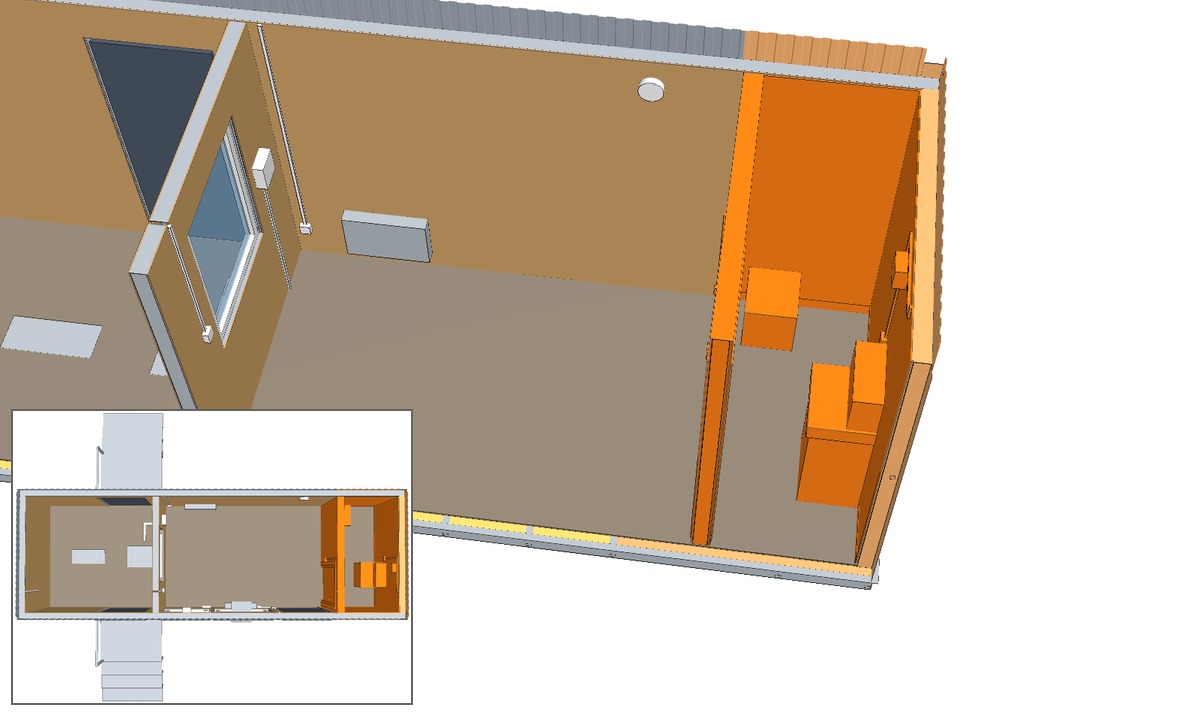

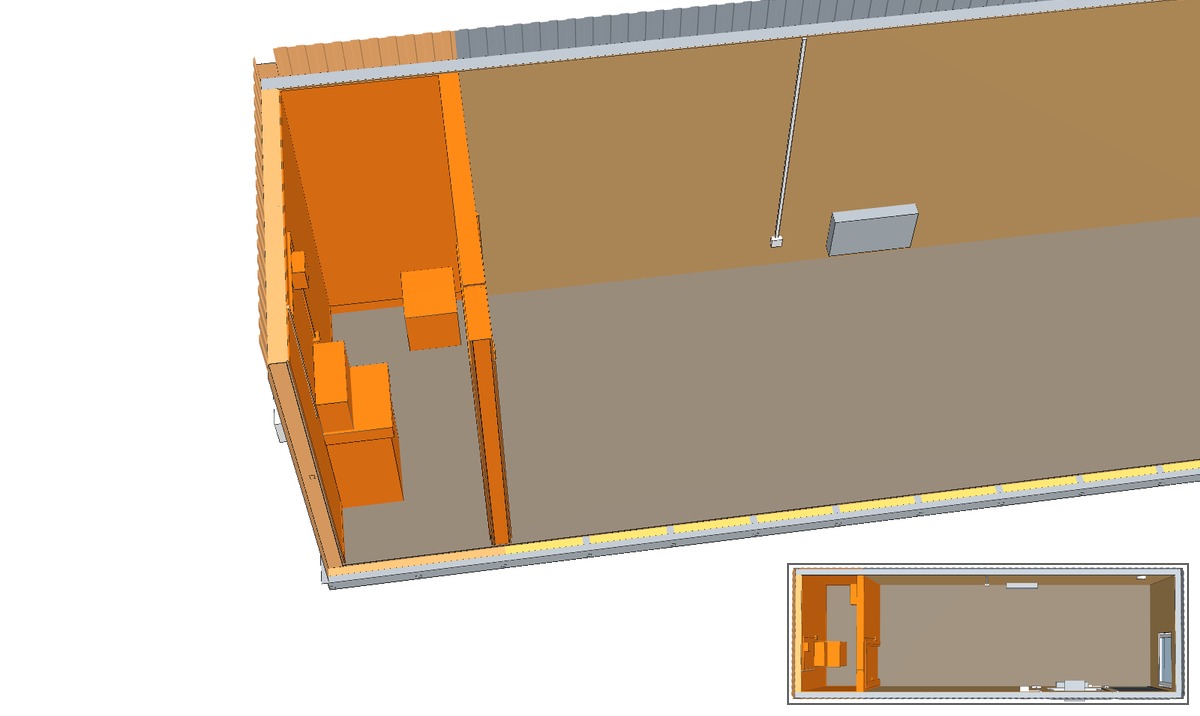

Корпус удлиняется на 1,15 м — пост остаётся прежнего размера. Кабина 1,0 × 2,1 м за поперечной перегородкой, вход из поста: в А — у дальнего торца, в Б — у торца поста (обзорное окно поста переносится на фасад). Химический биотуалет Thetford Porta Potti 165 — без воды и канализации, рукомойник «Мойдодыр» с баком 17 л и подогревом воды, вытяжной вентилятор, светильник, розетка водонагревателя — отдельная линия через дифавтомат 30 мА, стены — ПВХ-панели. Габарит 7150 × 2400 мм — перевозка без спецразрешения, масса больше на 0,4 т. Подключение к водопроводу и канализации объекта — по запросу. Трёхфазный ввод 380 В входит в опцию: с санузлом мощности однофазного ввода 32 А не хватает. Обозначение изделия — КПП-7,2-А / КПП-7,2-Б.
Корпус удлиняется на 1,15 м — пост остаётся прежнего размера. Кабина 1,0 × 2,1 м за поперечной перегородкой, вход из поста: в А — у дальнего торца, в Б — у торца поста (обзорное окно поста переносится на фасад). Химический биотуалет Thetford Porta Potti 165 — без воды и канализации, рукомойник «Мойдодыр» с баком 17 л и подогревом воды, вытяжной вентилятор, светильник, розетка водонагревателя — отдельная линия через дифавтомат 30 мА, стены — ПВХ-панели. Габарит 7150 × 2400 мм — перевозка без спецразрешения, масса больше на 0,4 т. Подключение к водопроводу и канализации объекта — по запросу. Трёхфазный ввод 380 В входит в опцию: с санузлом мощности однофазного ввода 32 А не хватает. Обозначение изделия — КПП-7,2-А / КПП-7,2-Б. В цену входит дополнительный конвектор 1,5 кВт: вытяжка санузла уносит тепло.

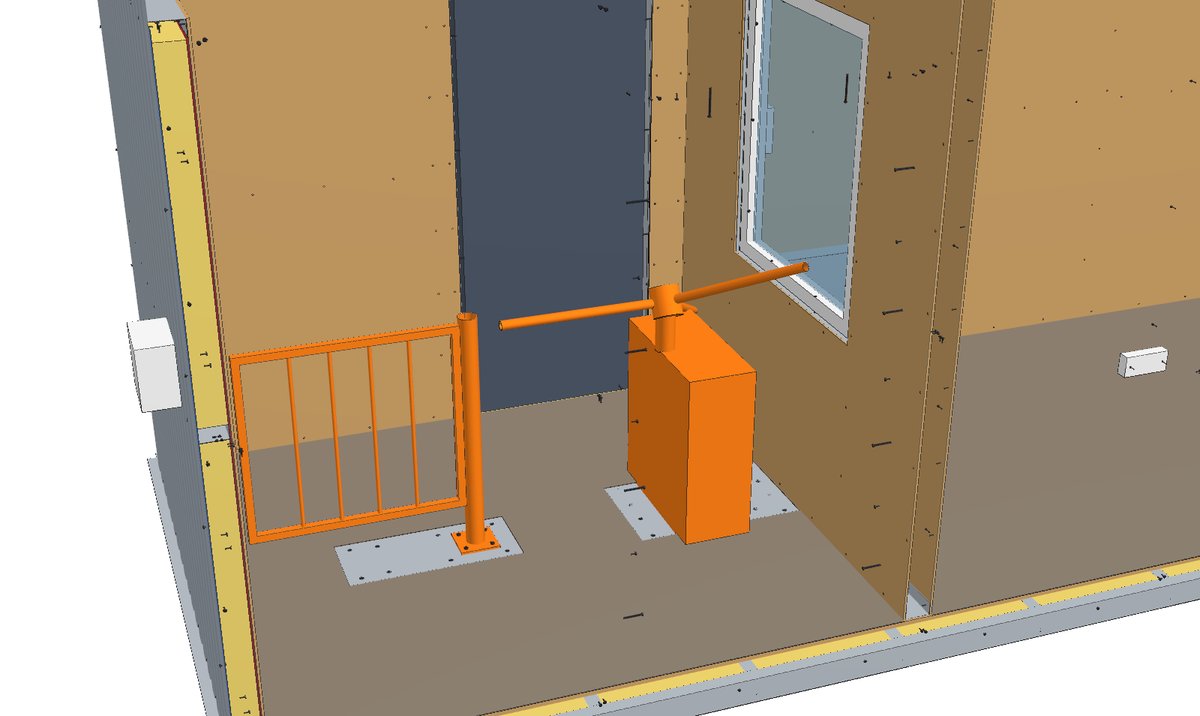

Уличный турникет-трипод PERCo-TTR-04CW с обогревом (−40…+55 °C) и планками «Антипаника» PERCo-AA-04, всепогодная калитка Oxgard К-11-А 800 мм (−40…+50 °C) — на закладных в полу проходной. Ставим и проверяем на заводе; управление — пульт на посту охранника. Подключение к СКУД объекта — силами вашего интегратора.
Турникет-трипод Smartec ST-TS311T-SS для улицы и неотапливаемых помещений (−30…+60 °C, IP54) с автоматической «Антипаникой» — планка опускается при пропадании питания или по сигналу разблокировки; всепогодная калитка Oxgard К-11-А 800 мм (−40…+50 °C) — на закладных в полу проходной. Ставим и проверяем на заводе; управление — пульт на посту охранника. Для районов с морозами ниже −30 °C — следующая строка: турникет с обогревом до −40 °C. Подключение к СКУД объекта — силами вашего интегратора.
Уличный турникет-трипод PERCo-TTR-04CW с обогревом (−40…+55 °C) и планками «Антипаника» PERCo-AA-04, всепогодная калитка Oxgard К-11-А 800 мм (−40…+50 °C) — на закладных в полу проходной. Ставим и проверяем на заводе; управление — пульт на посту охранника. Подключение к СКУД объекта — силами вашего интегратора.
Нажмите «Сохранить КП в PDF» и оставьте контакты — менеджер получит выбранную комплектацию, подтвердит цену и пришлёт твёрдое КП.

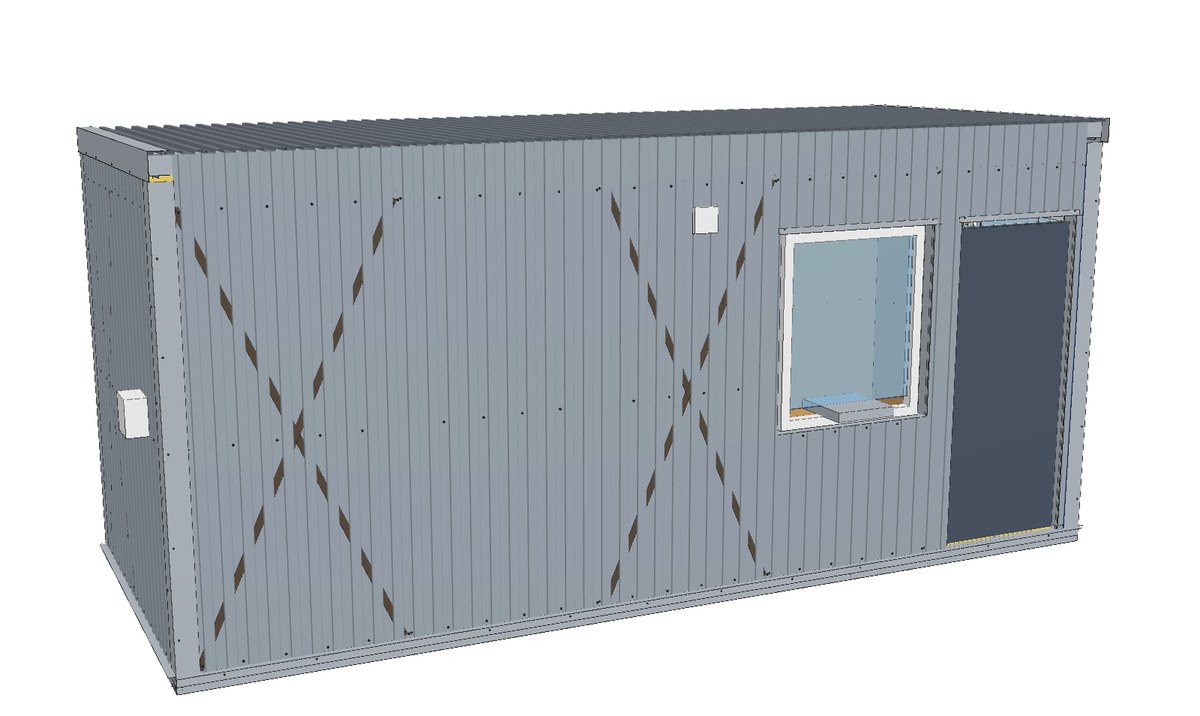

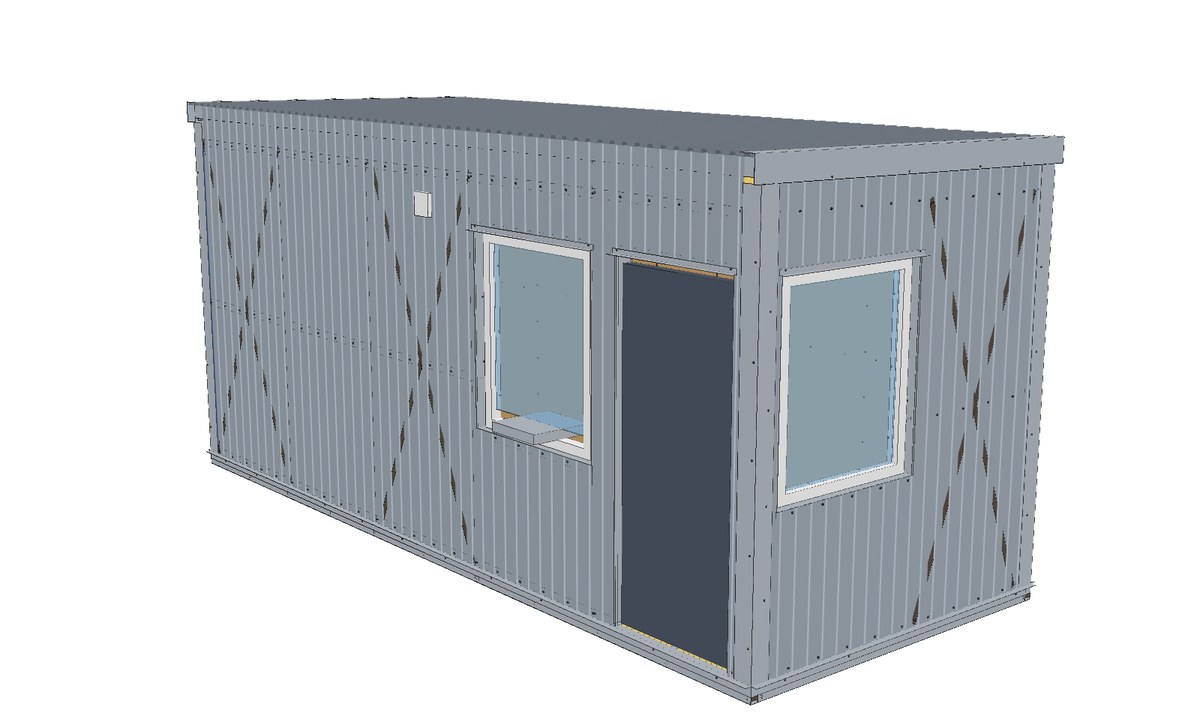

Пост с пропускным окном на фасаде и обзорным окном в торце, обращённым к дороге. Вход сразу в помещение поста.
2 окна: пропускное (фасад) и обзорное (торец)

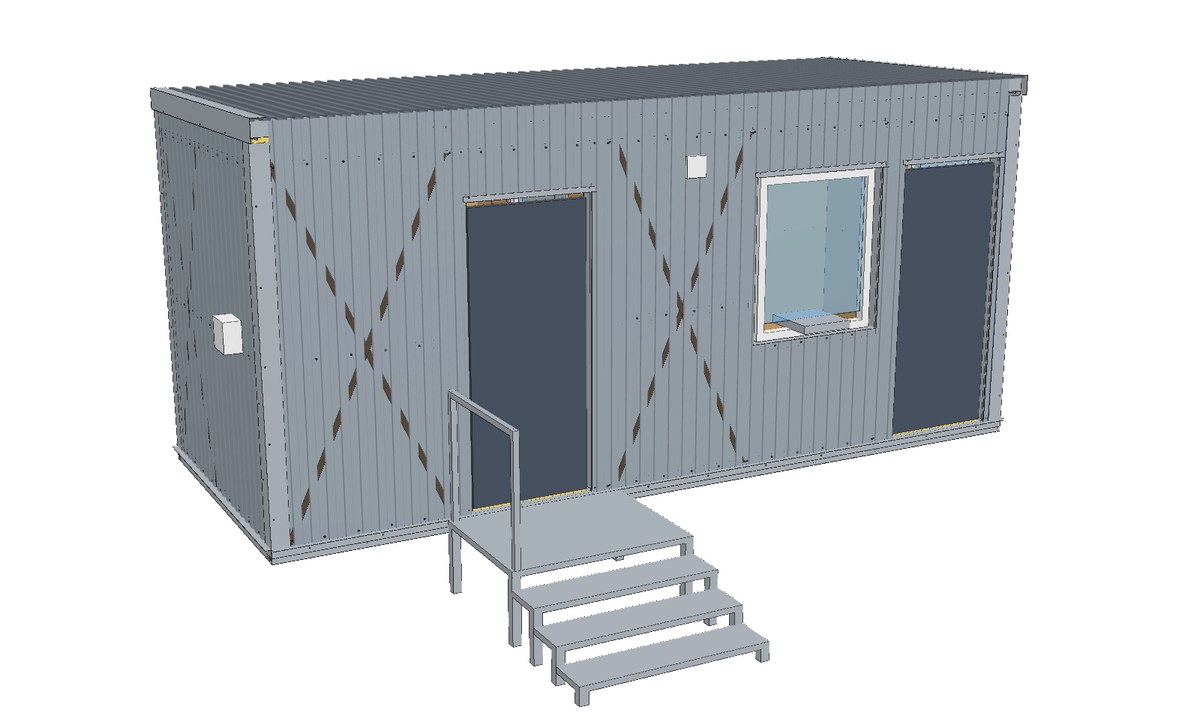

Пост 3,3 × 2,2 м и сквозная проходная 2,35 м у торца: двери на фасаде и тыльной стороне друг напротив друга, перегородка с окном охранника на проход, закладные в полу под турникет и калитку, кабель и место под контроллер СКУД, крыльца у обеих дверей проходной. Пост отапливается, проходная — нет. К двери поста — крыльцо, опция.
пропускное окно, обзорное окно, окно охранника на проход; дверь поста + 2 двери проходной
| А — пост охраны | Б — пост с проходной | |
|---|---|---|
| Наружный габарит, мм | 6000 × 2400 × 2830 (зона «Север» — 6100 × 2500 × 2830) | |
| Помещения | одно, 5,76 × 2,16 м, 12,45 м² | пост 3,3 × 2,16 м (7,1 м²) и проходная 2,35 × 2,16 м (5,1 м²) |
| Высота помещения | 2,4 м | |
| Окна ПВХ 1000 × 1200 | 2: пропускное и обзорное | 3: пропускное, обзорное, окно охранника в перегородке; с санузлом 7,15 м обзорное — 800 × 1200 на фасаде |
| Двери стальные утеплённые 860 × 2050 | 1 | 3 |
| Крыльцо со ступенями и перилами | опция | 2 крыльца у дверей проходной — в базе; у двери поста — опция |
| Отопление | 3 конвектора по 1,5 кВт (Север — 2 × 1,5 + 2 кВт) | 2 конвектора по 1,5 кВт в посту (Север — + 2 кВт); проходная не отапливается |
| Масса расчётная, т | ≈ 1,7 (Север ≈ 1,9) | ≈ 2,3 (Север ≈ 2,6) |
| Масса с санузлом (опция), т | +0,2 в корпусе 6 м; +0,4 в корпусе 7,15 м | +0,4 в корпусе 7,15 м |
| Климат | Пример городов | Стены, мм | Кровля, мм | Пол, мм |
|---|---|---|---|---|
| 1 · Стандарт | Краснодар, Москва, Казань, Челябинск, Екатеринбург, Пермь, Омск, Барнаул, Хабаровск | 100 | 100 | 100 |
| 2 · Север | Новосибирск, Красноярск, Иркутск, Томск, Мурманск, Сургут, Новый Уренгой, Якутск, Норильск | 150 | 150 | 150 |
Граница зон — градусо-сутки отопительного периода 6 000 °C·сут по СП 131.13330 при температуре в помещении +20 °C. Исполнение «Север»: второй слой утеплителя 50 мм снаружи перекрывает стойки каркаса, двухкамерный стеклопакет, дополнительный конвектор 2 кВт — входят в цену. Наружный габарит — 6100 × 2500 мм.
Предмет предложения — изготовление и поставка. Срок изготовления — 30 рабочих дней с даты поступления аванса. Оплата — аванс 50 %, остаток перед отгрузкой. Гарантия — 12 месяцев с даты подписания УПД, на несущий каркас — 24 месяца, на покупное оборудование — гарантия его изготовителей. Назначенный срок службы — 20 лет.
Два: КПП-6,0-А — пост охраны с пропускным и обзорным окнами, и КПП-6,0-Б — пост с проходной: перегородка с окном охранника, две двери проходной, крыльца и закладные под турникет и калитку, подготовка под СКУД.
Базовая комплектация: пост охраны (исполнение А) — 561 000 ₽ или 630 000 ₽ в зависимости от климатической зоны, пост с проходной (исполнение Б) — 744 000 ₽ или 825 000 ₽. Стоимость с опциями считается в конфигураторе на этой странице.
Собранным на заводе, с отделкой, электрикой и отоплением. На объекте его ставят краном на подготовленное основание и подключают к электросети — каркас рассчитан на подъём за четыре проушины основания.
Да. Стены утеплены минеральной ватой 100 мм между стойками плюс второй слой снаружи, утеплены кровля и пол. Утепление и отопление подбираются по климатической зоне региона; в базе три электроконвектора с термостатами.
Да, это опция: кабина с химическим биотуалетом и рукомойником с подогревом воды — в корпусе 6 м или с удлинением корпуса до 7,15 м, чтобы пост остался прежнего размера.
В исполнении с проходной есть закладные под турникет и калитку и подготовка под СКУД; турникет с калиткой «Антипаника» — опция. Для шлагбаума и видеокамер делаем подготовку — вывод кабеля и монтажные коробки, сами устройства подключает ваш подрядчик.
Оставьте телефон или e-mail — менеджер уточнит место установки, климат, поток людей и нужен ли турникет, подтвердит цену выбранной комплектации и пришлёт КП со сроком изготовления.
| № | Наименование | Кол-во | Стоимость, ₽ |
|---|
| Предмет предложения | Изготовление и поставка изделия в заводской готовности |
| Срок изготовления | 30 рабочих дней с даты поступления аванса |
| Срок действия предложения | 30 календарных дней с даты выпуска |
| Стоимость указана | с НДС 22 % |
| Гарантия | 12 месяцев с даты подписания УПД, на несущий каркас — 24 месяца. На покупные комплектующие и оборудование — гарантия их изготовителей по их технической документации. Сохраняется при соблюдении руководства по эксплуатации и не распространяется на механические повреждения после приёмки, установку на неподготовленное основание, самостоятельный ремонт и изменение конструкции без согласования с изготовителем |
